FS-06-2B29B-50,FS-06-2B2-50,FS-06-2B3-50,FS-06-2B8-50温纳手动换向阀

◆说 明

——用手柄操纵的直动式换向滑阀

——供选的带复位弹簧或定位器

——板式连接

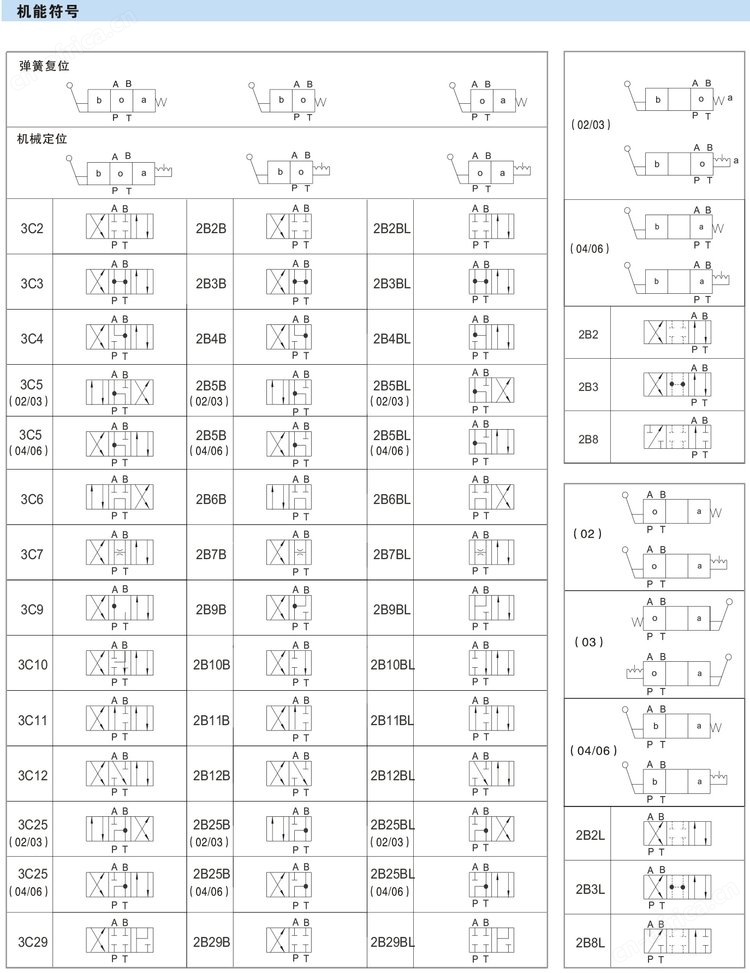

WMM型手动换向阀是通过手柄的转动使阀芯做轴向移动从而对油路进行切换的直动式换向滑阀。具有二位三通、 二位四通和三位四通多种滑阀机能。并可选择定位器和弹簧复位装置, 采用板式连接。

WMM /型;

该阀由阀体(1)、手柄(2)、阀芯(3)、一个或两个复位弹費(4)和推杆(5)等组成。

当未操纵手柄时、阀芯(3)被复位弹簧(4)保持在中位或初始位置上。当向右或左推动手柄(2)时,手柄通过铰链推动推杆(5)并直接控制阀芯(3) ,阀芯便移动到要求的位置,从而获得所需要的流动截面。当手柄回到零位时, 控制阀芯借助复位弾簧(4)回复到正常位置。这种阀的切换位置由手柄操纵确定。

WMM /F型:

原理与WMM /基本相同。但这种形式的阀是有二个或.三个切換换位置和一个定位器的控制阀。因而所有切换位置是固定的。

插装阻尼器:

由于工作条件限制, 切换过程中可能出现阀的流量超过阀性能曲线上规定的流量,这时需要采用阻尼器。它安装在阀的P腔或油路中。

这种阀采用板式连接,较国内其它系列阀具有体积小, 流通能力大, 可靠性好等优点, 可与相同通径的叠加阀使用。 广泛应用于工程机械、 煤矿机械、 化工机械、 轻工机械、 机车等各行业中
