先导式减压阀DR10-2-30B/100YM,DR10-2-30B/315YM温纳减压阀

DR10-4-50/200Y,DR20-4-50/200Y先导式减压阀,温纳减压阀

DR 50/型先导式减压阀

通径10~20压力 至31.5MPa流量 至400L/min

一板式连接

一管式连接.

一有四种压力调节形式

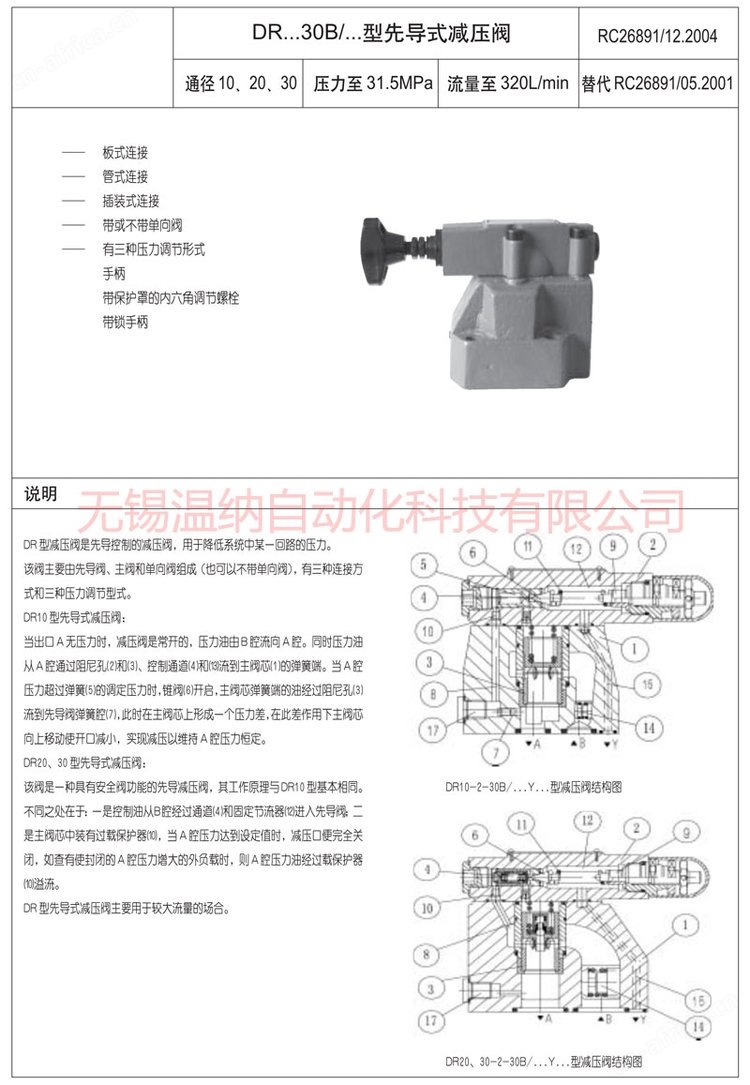

DR 50/型50系列压力控制阀是先导式减压阀，用于系统减压。这种减压阀由主阀体(1)及主阀芯(3)和带压力设定件的先导阀(2)构成。停止时阀开启，即油从油路B经主阀芯(3)流向油路A。A腔压力作用在主阀芯底部。同时来自油路A的压力经主阀芯(3)节流孔(4)并通过孔(5),作用在先导阀(2)的球形阀芯上(6)上。根据弹簧(1 1)的设定值，在球形阀芯(6)前、油路(5)和弹簧腔(12)建立起压力，控制阀芯(13)在开启位置。油可以自由地从B流向A.直到A腔压力超过弹簧(11)的设定压力，阀芯(6)打开。控制阀芯(13)移到关闭位置与A腔压力与弹簧(11)达到平衡时，就达到了要求的减压压力。控制油总是由弹簧腔(14)经油口(15)外泄油。单向阀(16)用来使油流从油路A自由地流回油路B。压力表接口(17)用来连接压力表以监测A口二次压力。

DR10-1-30B/100Y,DR10-1-30B/315Y温纳先导式减压阀wena减压阀厂家

DR10-1-30B/100YM,DR10-1-30B/315YM温纳先导式减压阀wena减压阀厂家

DR10-2-30B/100Y,DR10-2-30B/315Y温纳先导式减压阀wena减压阀厂家

DR10-2-30B/100YM,DR10-2-30B/315YM温纳先导式减压阀wena减压阀厂家

先导式减压阀DR10-2-30B/100YM,DR10-2-30B/315YM温纳减压阀
