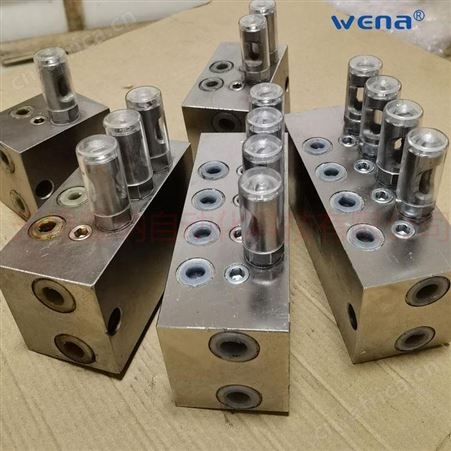

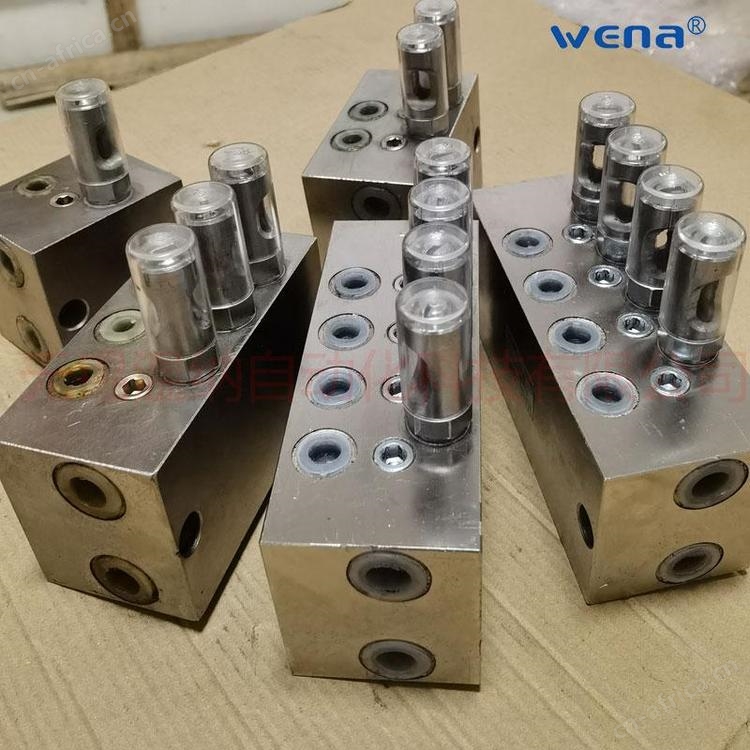

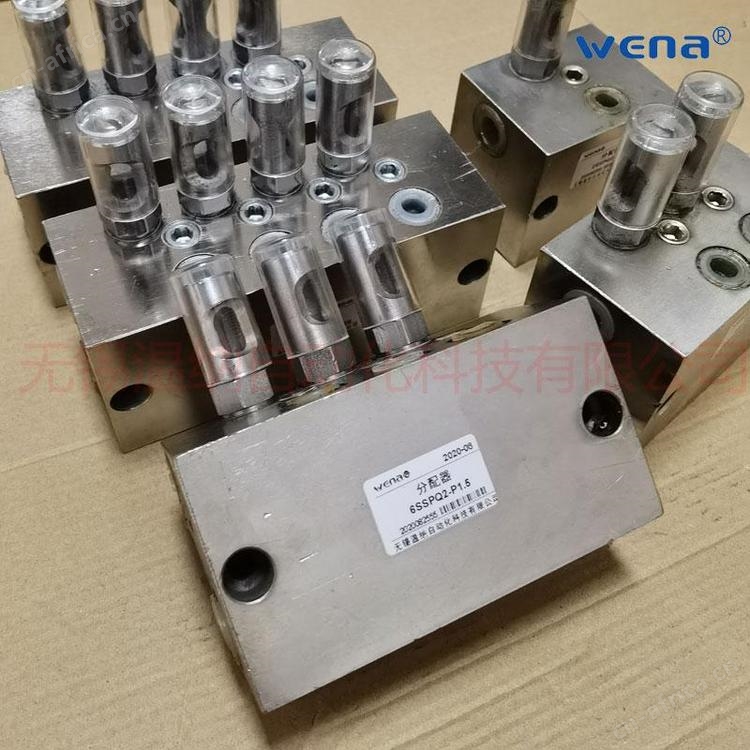

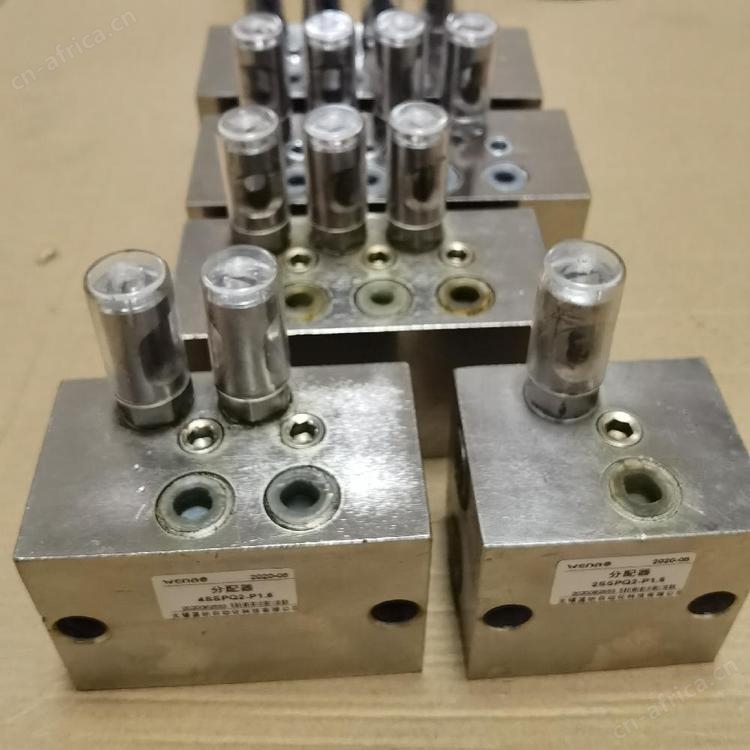

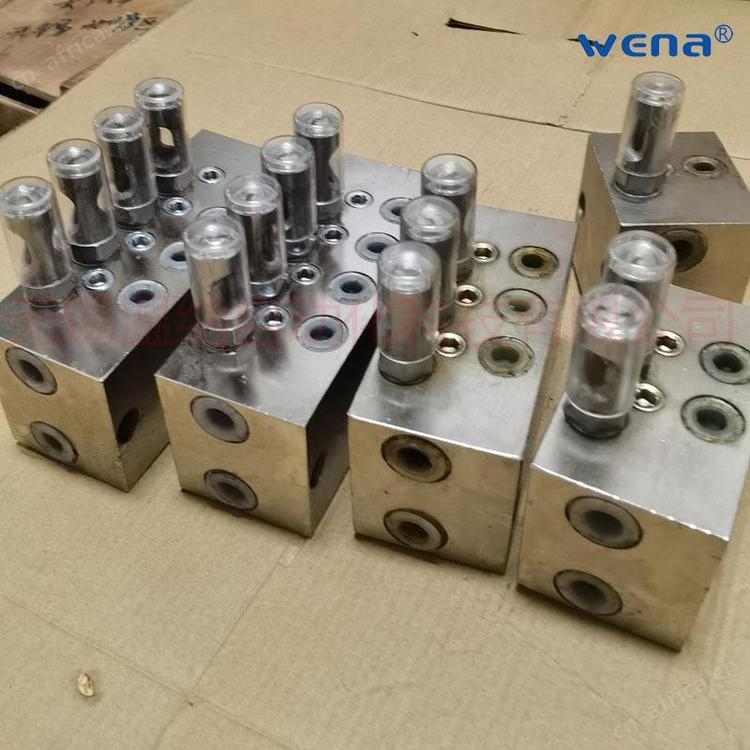

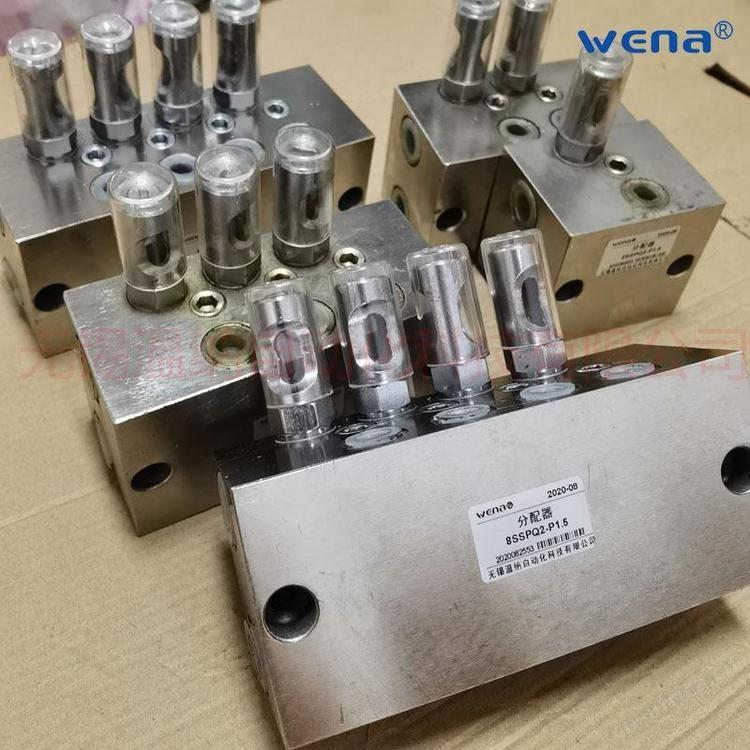

SGQ 系列双线给油器

一、概述
SGQ系列双线给油器适用于公称压力为10MPa的双线式干油集中润滑系统中，作为一种计量给油装置。它在二条供油管交替的供油压力作用下，由供油压力推动活塞给油，完成向各润滑点定量分配润滑脂的功能。
SGQ双线给油器有单向出油和双向出油二种结构形式。单向出油的给油器只有下给油孔，活塞正反排油时都由下给油孔向润滑点供送润滑脂；双向出油的给油器有上、下给油孔，活塞正反向排油时由上下给油孔交替向润滑点供送润滑脂。给油器可以从指示杆的动作直接观察到给油器的工作情况，还可以通过调节螺丝在规定范围内方便地调整各给油口的给油量。

二、技术参数

型号		给油口数		公称压力MPa	每孔每次给油量L		L	B	H	h	L1	L2	A	A1	重量kg
					min	max
SGQ-1	SGQ-11:21S	1	2	10	0.1	0.5	54	44	85	56	20	23	40	34	1.0
	SGQ-21:41S	2	4				77						63		1.3
	SGQ-31:61S	3	6				100						86		1.8
	SGQ-41:81S	4	8				123						109		2.3
SGQ-2	SGQ-12:22S	1	2		0.5	2.0	55	47	99	62	20	25	41	40	1.1
	SGQ-22:42S	2	4				80						66		1.7
	SGQ-32:62S	3	6				105						91		2.2
	SGQ-42:82S	4	8				130						116		2.8
SGQ-3	SGQ-13:23S	1	2		1.5	5.0	55	53	105	65	20	25	41	40	1.4
	SGQ-23:43S	2	4				80						66		2.0
	SGQ-33:63S	3	6				105						91		2.7
	SGQ-43:83S	4	8				130						116		3.4
SGQ-4	SGQ-14:24S	1	2		3.0	10	58	57	123	77	20	30	44	52	1.8
	SGQ-24:44S	2	4				88						74		2.9
SGQ-5	SGQ-15	1			6.0	20	88	57	123	77	50	-	74	52	2.9

使用介质为锥入度不低于265(25℃，150g)1/10mm的润滑脂(NLGI0#～2#)，工作环境温度-10℃～80℃。

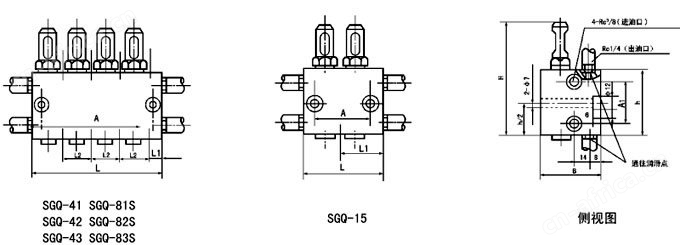

三、外形尺寸

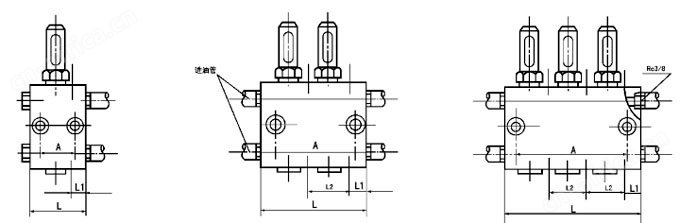

SGQ-11 SGQ-21S
SGQ-12 SGQ-22S
SGQ-13 SGQ-23S
SGQ-14 SGQ-24S

SGQ-21 SGQ-41S
SGQ-22 SGQ-42S
SGQ-23 SGQ-43S
SGQ-24 SGQ-44S

SGQ-31 SGQ-61S
SGQ-32 SGQ-62S
SGQ-33 SGQ-63S

四、使用说明

1、必须在规定的环境下使用规定的介质。
2、在灰尘大、潮湿、环境恶劣的场合使用，应加配防尘罩。
3、给油器的两个进油口分别与两条供油管连接，且两侧是贯通的，某一侧的进油口不使用时应用R3/8螺塞封堵。
4、给油器在系统中优先采用并联安装法、供油管与分配器联接在左边或右边均可；其次采用串联安装法，最多串联个数不允许超过三个。
5、优先使用给油器衬板安装给油器，与给油器衬板接触的表面应光滑平整，安装螺栓不宜拧得过紧，以免变形太大影响正常工作。
6、给油量的调整为先旋出限位器上的锁紧螺丝，然后调节调整螺丝，可以根据润滑点的实际需要在和最小给油量的范围内调整给油量。调整应在指示杆缩回去的状态下进行，调整完毕后应将锁紧螺丝拧紧。
7、给油器活塞二端螺塞不许拆卸；有泄漏时拧紧螺塞或更换新的密封圈。
8、若机器润滑点数为奇数时，可将下部任一出油孔中的分隔部件拆除，然后用螺塞将上部出油孔堵塞，即可使用。

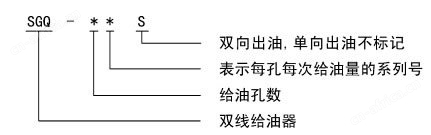

五、型号说明

六、常见故障处理
1、给油器不动作。
检查供油管有无压力油输送，卸荷油管是否畅通，润滑点是否被阻塞，给油器内是否进入杂质致使活塞孔拉毛等，查明排除后即可。
2、限位器指示杆处漏油。
拆下限位器体，检查密封圈是否使用时间过长或超过规定的使用环境温度，查明后更换密封圈。

七、订货须知
给油器安装使用环境温度>80℃的必须在订货合同中注明，以便供应耐高温密封圈。
