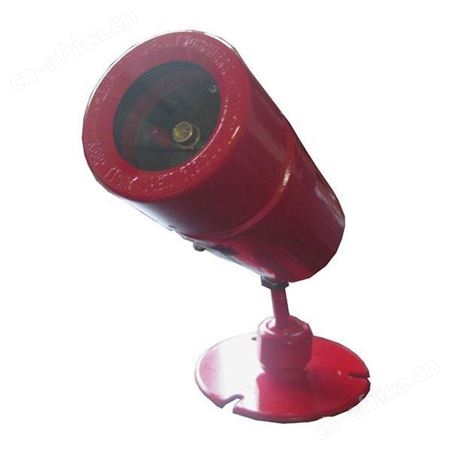

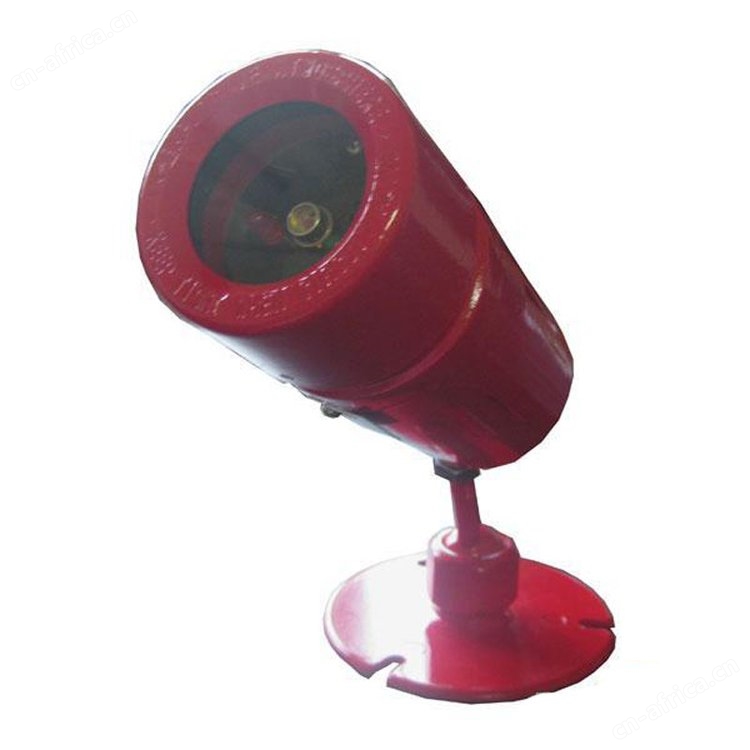

一、JTGB-UF-C35防爆红外火焰探测器(叁波)概述
JTGB-UF-C35防爆红外火焰探测器(叁波)采用火焰多光谱信号采集方式/全频波分析技术，避免了传统探测器的易受干扰的弱点。采用斜率递增信号检测技术(PAM)对探测环境进行监测，提高了探测器的稳定性及持续使用性。保证了JTGB-UF-C35探测器在尽量降低误报的同时，快速完成火焰识别检测火情的能力。

JTGB-UF-C35探测器适用于各类：油库、酒库、飞机库、化工设备场所、军事设备场所、液化气站、电站等火灾萌发时无阴燃阶段或较少阴燃阶段，而以直接产生明火为主的场所。具有较高的抗力，不受风雨、高温、高湿及自然人工光源等影响，可良好工作于室内或室外环境。

JTGB-UF-C35防爆红外火焰探测器(叁波)探测器采用六线制连接方式(两根电源线，两根火警触点线，两根故障触点线)，报警时火警触点由常开变常闭，报故障时故障触点由常闭变常开，可与任意厂家的火灾报警系统连接。

二、JTGB-UF-C35防爆红外火焰探测器(叁波)主要技术参数
型号JTGB-UF-C35
光谱响应～
响应时间4～10秒
监测角度 ≤100°
工作电压20～35V
静态工作电流22mA±5mA
报警状态电流35mA±5mA
灵敏度1m～40m处能响应。(火焰高度：～晃动火焰)
防爆标志ExdⅡCT6/DIPA20TA，T6
防护等级IP66
环境温度-35～85℃
相对湿度≤98%RH(45±2℃)
可调角度旋转角：360°/俯仰角：90°
状态指示绿色工作指示灯:正常时亮、内部器件损坏报故障绿灯不亮。
红色报警指示灯:正常时灭、火警时常亮。
输出方式火警继电器，常开报警时闭合；故障继电器正常时闭合，报故障时常开
触点容量3A/220VAC3A/30VDC
防爆接线4″(φ20mm)螺母防爆软管与出线管螺丝连接
执行标准GB15631-1995、、
三、JTGB-UF-C35防爆红外火焰探测器(叁波)安装原则
1．JTGB-UF-C35探测器适用于石油、化工、冶炼、电力等工业场合，石油场合探测器保护间距为3m～5m，化工场合保护间距为5m～7m，冶炼场合保护间距为7m～10m，电力场合保护间距为2m～10m。(以上推荐距离根据现场强度确定探测距离)

2．JTGB-UF-C35探测器安装布线时，应使所监视的区域处于探测角的有效范围内。

3．JTGB-UF-C35探测器的安装应尽可能避免障碍物的阻挡，对于外形横、纵尺寸不超过米的障碍物，探测器距障碍物的距离应大于米。对于外形横、纵尺寸超过米且无法避免的障碍物，应适当增加探测器的数量。
