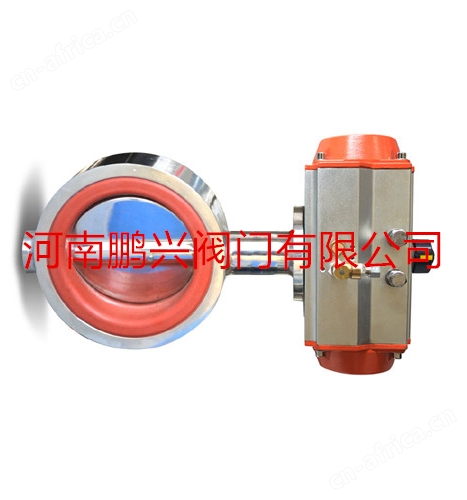

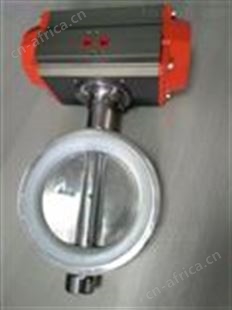

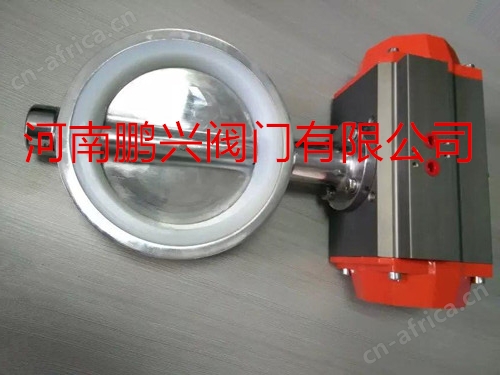

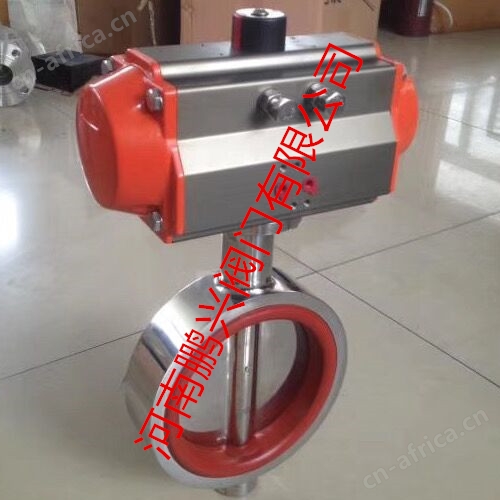

产品名称：D671Si气动卫生级对夹蝶阀

：

气动卫生级蝶阀D671Si气动卫生级对夹蝶阀/气动食品卫生级蝶阀/气动硅胶密封卫生级蝶阀/气动不锈钢卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

产品特点：

1、阀体、阀板采用316L材料

2、阀座的材料是无毒而卫生

3、流道内壁240Grit抛光

4、内部流道没有死角，易清洗

执行机构：

采用新型系列ATD型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

技术参数和性能：

GTD/ATD气动执行器技术参数		D671Si气动卫生级对夹蝶阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN50～300mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	304/316/316L不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	304/316/316L不锈钢
工作温度	常温型：-20℃～80℃（丁jing橡胶O型圈）	阀板材质	304/316/316L不锈钢
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	硅胶、PTFE
动作范围	0～90°±5°	结构形式	对夹型
接口螺纹	GTD40～GTD83 G1/8″	温度	硅胶、PTFE≤150℃
接口螺纹	GTD110～GTD350/ATD52～200 G1/4″	适用介质	食品、药品、酒类，乳类、饮料
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	重量轻、操作力矩小、拆装方便、耐老化

外形尺寸（对夹式）：

公称通径DN	A	B	C	D	E	执行器型号
40	140	282	63	60	32	ATD-52
50	140	286	63	60	43	ATD-63
65	140	295	70	60	46	ATD-63
80	171	300	89	63	46	ATD-75
100	186	350	106	65	52	ATD-83
125	254	392	120	65	56	ATD-92
150	254	430	132	90	56	ATD-105
200	296	443	164	103	60	ATD-125
250	296	491	200	103	68	ATD-125
300	384	565	238	118	78	ATD-160

附件选项：

根据不同控制和要求可选择下列附件：

回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。

电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。

三联件：可对气源稳压、过滤、气缸加润滑油。

手轮机构：转动手轮机构，可实现手动开、关阀。

电气定位器：输入4～20mA信号,实现阀门调节功能。

订货说明：

1、气动执行器类型：双作用、单作用。

2、介质类型、温度、压力。

3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构。

河南鹏兴阀门有限公司 主要生产销售【气动卫生级蝶阀D671Si气动卫生级对夹蝶阀/气动食品卫生级蝶阀/气动硅胶密封卫生级蝶阀/气动不锈钢卫生级蝶阀】，公司始终遵循“以科技为先导，以品质为保证，以诚信为准则，以服务为目标”的经营理念，秉持“*适应和满足市场”的原则，恪守“诚信为本，追求”的信念，坚持追求优良品质，精益求精，快速务实，努力为新老客户提供可靠的产品与服务，为客户创造价值。
