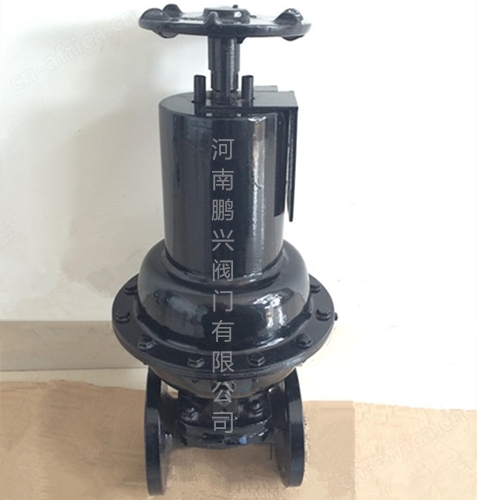

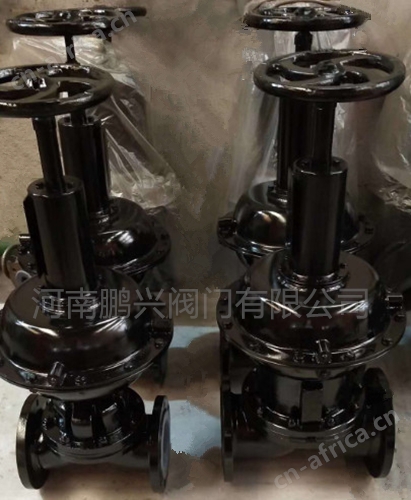

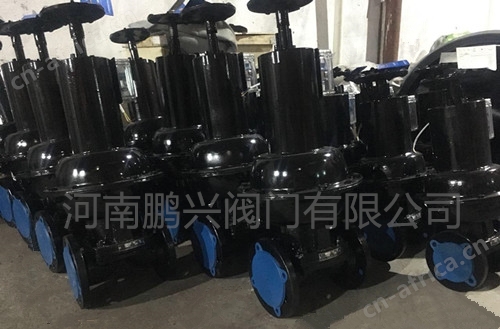

产品名称：EG641FS英标常开式常闭式气动衬氟隔膜阀EG641F46

：

EG641FS英标气动衬氟隔膜阀EG641F46/EG6B41FS英标常闭式气动衬氟隔膜阀EG6B41F46/EG6K41FS英标常开式气动衬氟隔膜阀EG6K41F46/英标气动衬氟法兰隔膜阀是于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)，压力等级：PN(MPa) 0.6、1.0、1.6。气动隔膜阀可附无触点反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。当气源故障时，可操作手轮启闭。

英标气动衬氟法兰隔膜阀由气缸和隔膜阀组成，用气动执行器来带动隔膜阀的开关，从而达到管道中的介质截断功能和接通。阀内部衬不同的塑料，可抗不同程度的腐蚀介质。除强氧化剂(如硝酸、铬酸、浓流酸及过氧化氢等和有机溶剂)外的qing氰酸、50%氟硅酸、盐酸、30%硫酸、50%qing氟酸、85%磷酸、碱、盐类、镀金属溶液、氢氧化纳、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿lǜ气、氨水、大部分醇类、有机酸及醛类、水泥、石灰浆、植物油、元素气体、醚类、酮类、酯类、除盐水、净化水等介质。

工作原理：

英标气动衬氟法兰隔膜阀分为常开式、常闭式和往复式三种，可根据用户的要求在气缸上加上手动操作。EG6B41FS英标常闭型气动衬氟隔膜阀EG6B41F46通气打开，断气则关闭，EG6K41FS英标常开式气动衬胶隔膜阀EG6K41F46通气关闭，断气则打开，开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。

零件材料：

零件名称	阀体	阀瓣、阀盖、薄膜压头	汽缸、汽缸盖	螺杆、阀杆、压簧杆	隔膜、薄膜
材料	HT200衬氟塑料、衬橡胶	HT200	HT200 ZL102	35	氯丁橡胶、氟塑料

技术参数：

公称压力（MPa）	试验压力Ps（MPa）		适用介质	工作温度（℃）
	壳体试验	密封试验
0.6	0.9	0.66	W、非腐蚀性流体	≤100
1.0	1.5	1.1	J、般腐蚀性流体	≤85
			Fs、强酸、碱及各种有机溶剂（溶融碱金属及元素氟除外）	≤150

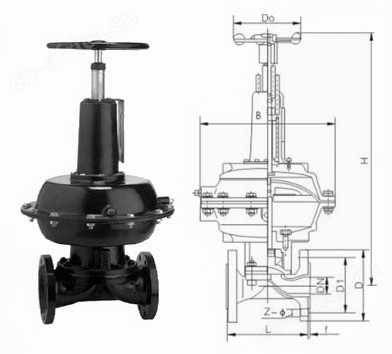

外形结构图：

英标气动衬氟隔膜阀图

连接尺寸：

型号	公称通径 DN（mm）	尺寸（mm）											气动装置
		L		f	D1	D	Do	n-d	H	B	代号ES	耗气量（cm2）	气源压力（MPa）	气源接头（in）
		J	W	f	D1	D	Do	n-d	H	B	代号ES	耗气量（cm2）	气源压力（MPa）	气源接头（in）
英标常闭式 EG6B41W/J/Fs EG6B41W/J/Fs EG6B41W/J/Fs 英标常开式 EG6K41W/J/Fs EG6K41W/J/Fs EG6K41W/J/Fs	20	121	117	2	75	105	120	4-13.5	343	168	61	163.87	0.3	1/8
	25	131	127	2	85	115	120	4-13.5	345	168	61	196.65	0.3~0.4	1/8
	32	150	146	2	100	140	120	4-17.5	363	168	61	229.4	0.3~0.4	1/8
	40	163	159	2	110	150	165	4-17.5	430	260	62	1425.7	0.3~0.4	1/4
	50	194	190	2	125	165	165	4-17.5	575	318	63	2284.1	0.3~0.4	1/4
	65	220	216	2	145	185	165	4-17.5	588	318	63	3048	0.3~0.4	1/4
	80	258	254	2	160	200	165	8-17.5	769	318	63	3244.7	0.4~0.5	1/4
	100	309	305	2	180	220	280	8-17.5	816	425	64	6964.5	0.4~0.5	1/4
	125	362	356	3	210	250	280	8-17.5	820	425	64	7439.7	0.4~0.5	3/8
	150	412	406	3	240	285	310	8-22	920	549	65	14912	0.5	3/8
	200	529	521	4	295	340	483	8-22	1010	749	66	49161	0.6	1/2
