台式车床BB25-500/700

台式车床BB25-500/700
BB25-500/700

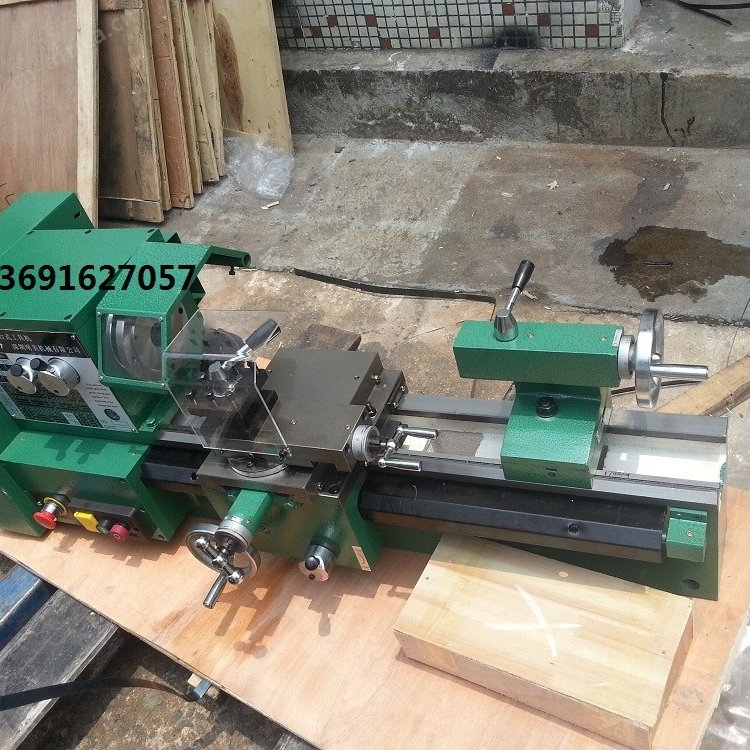

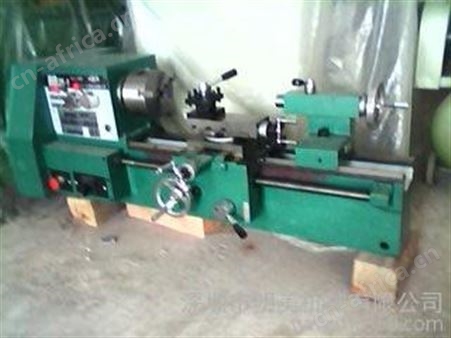

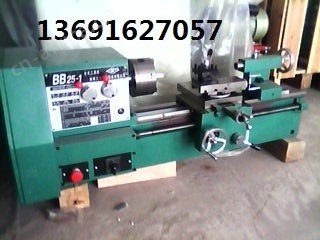

BB25型台式车床，具有结构布局合理，加工精度好操作方便、灵活，安装简单，容易维修等优点。它可以安装在坚固的木制或铁制的台板上。

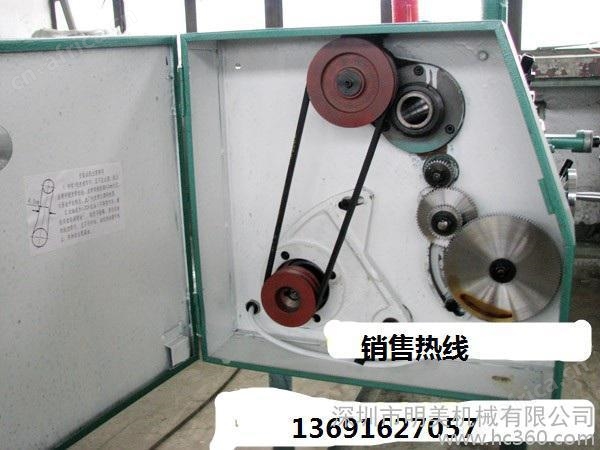

该车床具有纵向机动进给机构，采用挂轮系，交换齿轮可得到两种机动纵向进给量，用于车削内外圆柱表面，圆锥表面。利用上述机构交换齿轮和使用开合螺母能加工常用的公英制模数螺纹。主轴端有4号莫氏锥孔，轴端法兰安装连接卡盘，尾座滑套具有莫氏2号锥孔，可安装铰刀、钻夹头、丝锥、板牙等刀具进行攻丝、钻孔、铰孔、拉油槽等操作。

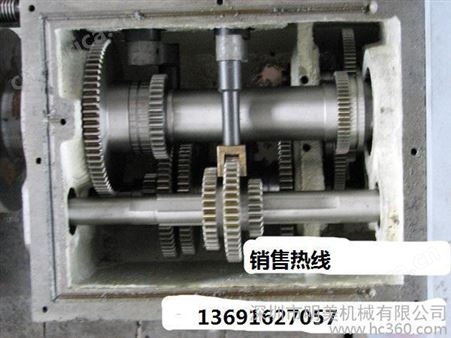

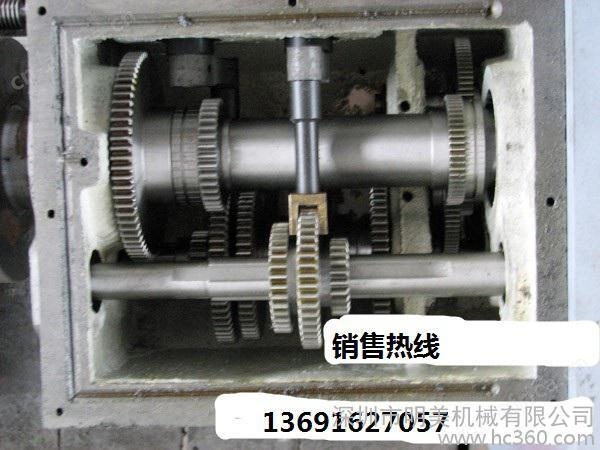

车削时，机床的主轴转动是由装在床身背后的电机通过皮带驱动全齿轮主轴箱，按照变速操作手柄位置板动手柄，主轴可得到六种转速。范围为115-1620rpm,利用开关使电机反转，主轴可得到六种反转速度。因此本机床具有较齐全的车削加工功能，性能良好。

本机床适用于小型机械修配、加工，特别适用于家庭、科研实验室及教学.

技术参数 Specifications
Model	BB25-500	BB25-700
中心高Height of spindle centers	125mm	125mm
床身上回转直径Max swing diameter over bed	250mm	250mm
工件长度Max length of workpiece	500mm	700mm
切削长度Max. length cutting	450mm	660mm
刀架上回转直径Max workpiece diameter over carriage	130mm	130mm
主轴通孔直径Spindle bore	27mm
主轴锥孔Taper of hole in spindle	Morse No.4
主轴转速级数Number of spindle rotating speed	6 steps
主轴转速Range of spindle speeds (forward-revere)	115-1620r.p.m.
主轴每转进给量Range carriage/Number of longitudinalfeed	0.05-0.3mm/r/4
公制螺纹种数Number of metric screw thread	20 kinds
公制螺纹螺纹螺距范围Metricscrew thread range	0.2-3.5mm
英制螺纹种数Number of inch screw thread	20 kinds
英制螺纹螺纹螺距范围Inch screw thread range	8-56t.p.i.
Number of model screw thread	10 kinds
Model screw thread range	0.2-1.25
Range carriage/Number of longitudinal feed	0.05,0.1mm/2
主轴中心线距刀具基面距离Dis. spindle center to bottom of square head	15mm
刀架转动角度 Max. swivel angulity of tool slide	±45°
Travel of every screw division of cross slide	0.04mm
Travel of every screw division of rool slide	0.04mm
小刀架行程 Max. longitudinal travel of tool slide	70mm
刀架横向行程 Max. transverse travel of cross slide	115mm
尾座套筒锥度 Taper of the hole in tailstock	Morse No.2
尾座套筒行程 Max. travel of tailstock sleeve	70mm
电机 Motor	550W 220VAC/380VAC 50Hz
外形尺寸（长×宽×高) Overall dimensions ( L×W×H )	1250×540×400mm
净重 Net weight	115/145Kg
