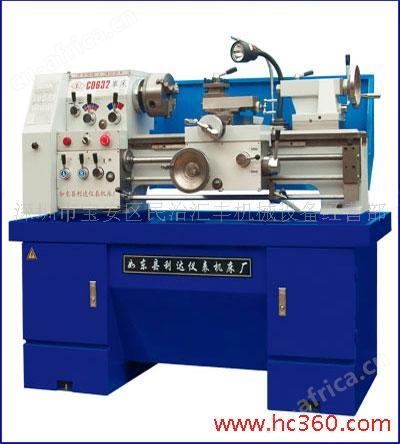

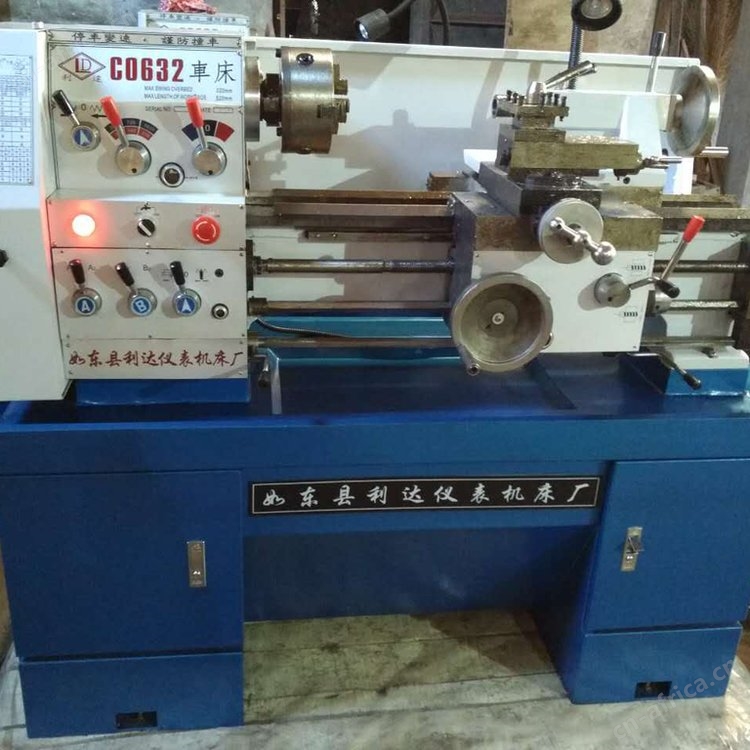

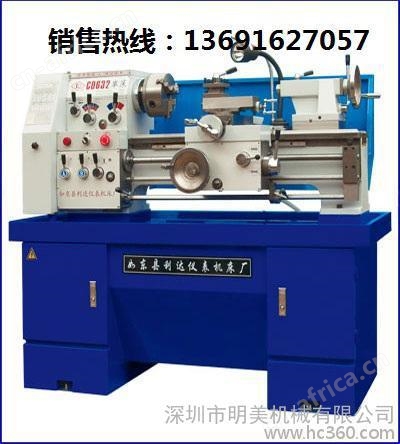

机床的主要用途和特性
| 1. 本机床能承担各种车削加工，如车削内外圆柱面、圆锥面、 端面及其它旋转面，能车削各种常用 公制、英制螺纹， 还能进行钻孔、铰孔和拉油槽等，还能完成各种扁平和异形零件的车削。 2. 本机床床身采用中频淬火后精磨而成，精度高、寿命长。 3. 床头箱内齿轮经高频淬火精削而成，精度高、噪音低。 4. 主轴孔径38mm，可通过较大直径的棒料。 5. 本机床配有较齐全的标准件和特殊附件用户选择（详见装箱单附件与工具部分）。 |
机床的主要规格及参数
序 号 | 项 目 | 单 位 | 参 数 |
1 | ?床身上回转直径 | mm | Φ320 |
2 | ?工作长度 | mm | 350 / 520 |
3 | ?刀架上回转直径 | mm | Φ180 |
4 | ?主轴通孔直径 | mm | Φ38 |
5 | ?主轴锥孔 | 莫氏N05 | |
6 | ?主轴转速范围6级 | r/min | 50 140 265 315 720 1625 |
7 | ?溜板行程 | mm | 纵370 横110 |
8 | ?小刀架行程 | mm | 100 |
9 | ?纵向进给量范围 | mm | 0.03 — 1.10 |
10 | ?横向进给量范围 | mm | 0.015 — 0.55 |
11 | ?公制螺纹 | mm | 常用18（种） |
12 | ?英制螺纹 | nt/in | 常用7（种） |
13 | ?纵向丝杆螺距 | mm | 4 |
14 | ?横向丝杆螺距 | mm | 3 |
15 | ?刀具截面尺寸 | mm | 16×16 |
16 | ?刀具安装面至主轴中心距离 | mm | 17 |
17 | ?刀具回转角度刻度 | ±45° | |
18 | ?尾座套筒直径 | mm | Φ38 |
19 | ?套筒锥孔 | 莫氏N03 | |
20 | ?套筒行程 | mm | 110 |
21 | ?尾座横向移动量 | mm | ±10 |
22 | ?主电机型号 | 台 | Y90S - 4/1.1W |
* | ?功率 | KW | 1.1 |
* | ?转速 | r/min | 1400 |
23 | ?冷却泵型号 | 台 | 40W DB-12 |
* | ?功率? | KW | 0.04 |
* | ?转速 | r/min | 2800 |
24 | ?机床外形尺寸 | mm | 1200×670×1100/1400×700×1150 |
25 | ?机床净重 | Kg | 400/420 |
