产品描述： 具有加工规格大、精度高、刚性强、嗓声低、操作轻便、灵活等特点；床身导轨经中频淬火并精磨，精度保持性高，硬质合金进行高速及强力切削，获取高的生产效率
普通（马鞍）车床主要规格与参数

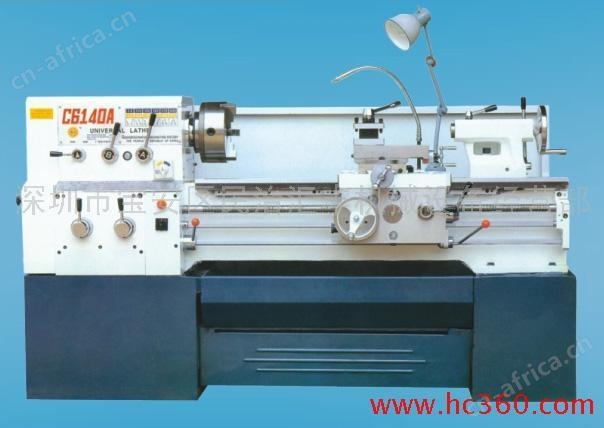

车 床 型 号 | C6132A | C6232A | C6140A | C6240A | |||||||
主机规格 | 中心高 | 175 mm | 202 mm |
| |||||||
床身上回转直径 | 350 mm | 400 mm |
| ||||||||
工件长度 | 500 mm 750 mm 1000 mm |
| |||||||||
刀架行程（纵向） | 400 mm 650 mm 900 mm |
| |||||||||
刀架上工件回转直径 | φ190 | φ240 |
| ||||||||
马鞍槽内工件回转直径 |
| φ520 |
| φ580 |
| ||||||
花盘前马鞍有效长度 | 200 mm |
| |||||||||
棒料直径 | φ45 |
| |||||||||
导轨跨距 | 290 mm |
| |||||||||
主 轴 | 通孔直径 | φ46（或φ52） |
| ||||||||
锥孔 | MT6 |
| |||||||||
转速50Hz（60Hz） | 25～1600 r/min（30～2000 r/min）正反各12种 |
| |||||||||
刀 架 | 刀架横向行程 | 240 mm |
| ||||||||
小刀架行程 | 140 mm |
| |||||||||
纵向刻度值 | 0.5 mm/格 100 mm/r |
| |||||||||
横刀架刻度值 | 0.05 mm/格 4 mm/r |
| |||||||||
小刀架刻度值 | 0.05 mm/格 3 mm/r |
| |||||||||
刀架回转角度范围 | ±45° | r/格 |
| ||||||||
主轴中心线至刀具支承面距离 | 22 mm | 27 mm |
| ||||||||
刀杆截面尺寸（高×宽） | 20 mm×20mm | 25 mm×20mm |
| ||||||||
纵向进给量 | 0.04～2.16 mm/r 138种 |
| |||||||||
横向进给量 | 0.02～1.08mm/r 138种 |
| |||||||||
主轴中心线到方刀架侧面距离 | 205mm |
| |||||||||
尾 座 | 尾座套筒内孔锥度 | MT4 |
| ||||||||
尾座套筒移动量 | 130 mm |
| |||||||||
横向移动量 | ±10mm |
| |||||||||
螺 纹 | 公制 | 0.45～20mm/r 30种 |
| ||||||||
英制 | 80～1 1/4n/ I" 35种 |
| |||||||||
模数 | 0.25～10 mm 25种 |
| |||||||||
径节 | 160～3 1/2DP 30种 |
| |||||||||
电 机 | 主电机 | YD132M-8/4 B5 TH 3/4.5 KW |
| ||||||||
主电机转速 50Hz(60Hz) | 750/1500 r/min (900/1800 r/min) |
| |||||||||
|
|
| |||||||||
冷却泵电机 | AYB--20TH 0.115 KW |
| |||||||||
外形尺寸 长×宽×高 | 中心距 500 mm | 1700×900×1200 mm | 1700×900×1250 mm |
| |||||||
750 mm | 1950×900×1200 mm | 1950×900×1250 mm |
| ||||||||
1000 mm | 2150×900×1200 mm | 2150×900×1250 mm |
| ||||||||
净 重 | 中心距 500 mm | 1200kg | 1250kg |
| |||||||
750 mm | 1300kg | 1350kg |
| ||||||||
1000 mm | 1400kg | 1450kg |
| ||||||||
皮 带 | 主传动三角皮带型号规格 | A-1900mm | A-1950mm | ||||||||
