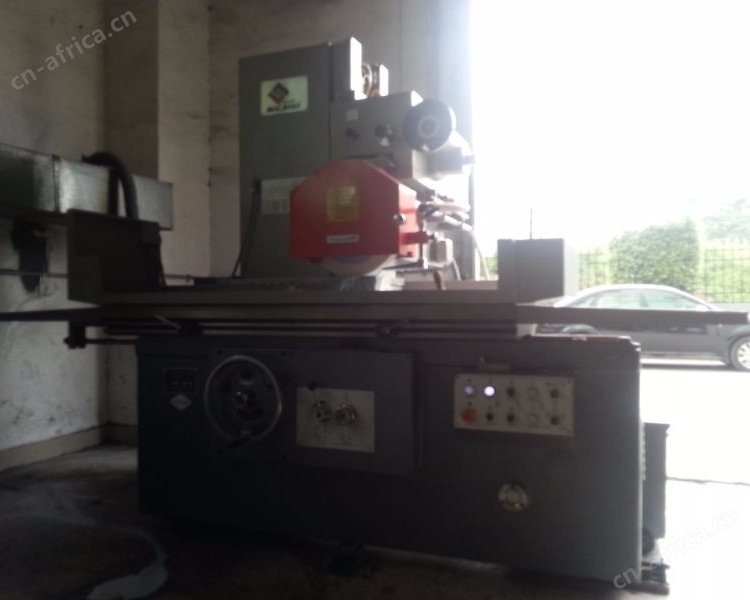

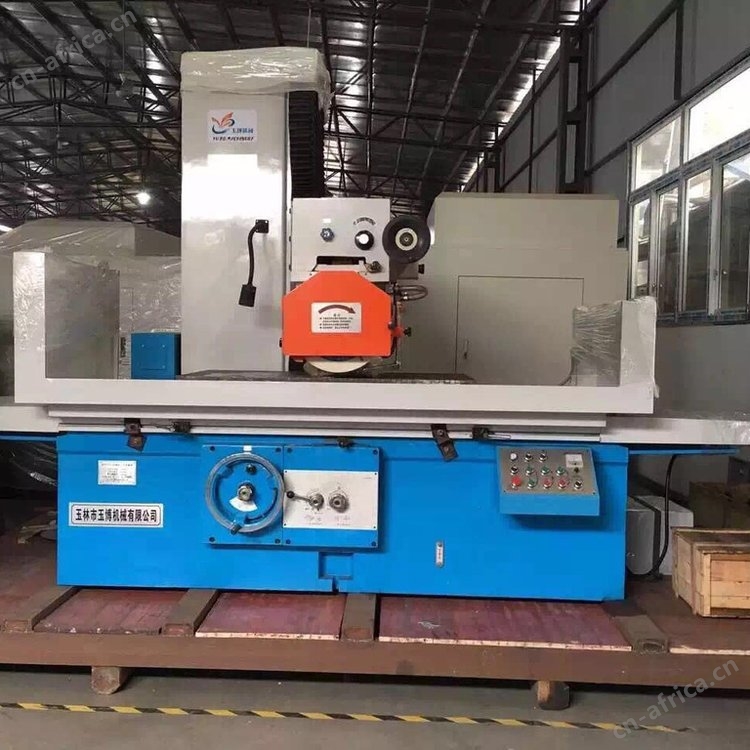

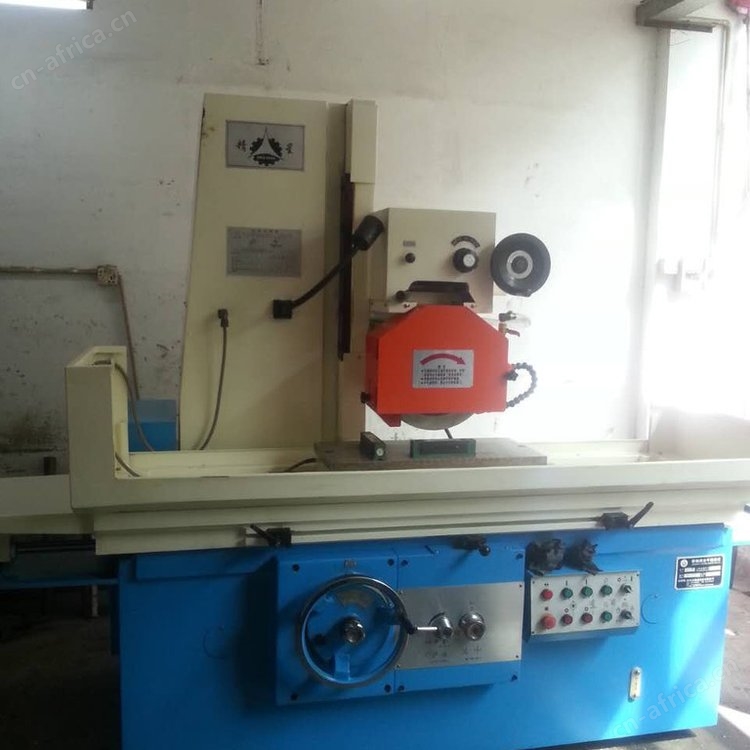

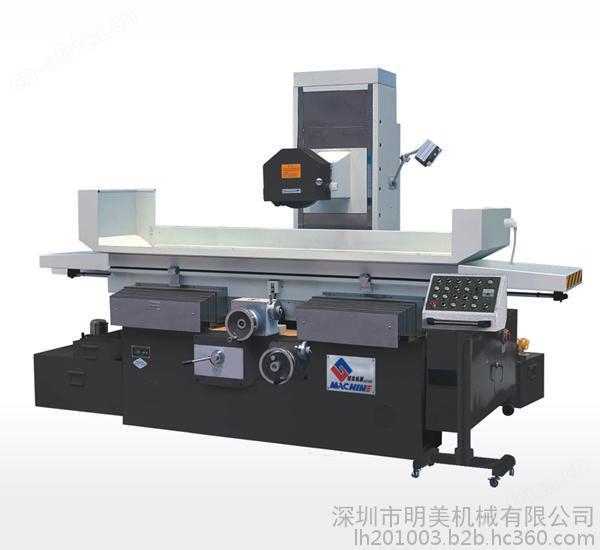

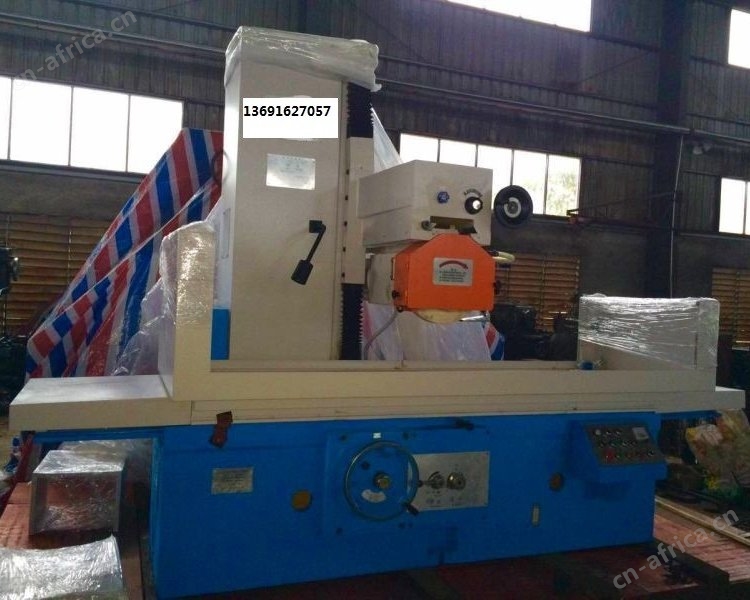

M7130平面磨床系列机型特点
机床采用磨头移动式结构，床身前后为整体式结构，整机刚性好；
工作台纵向移动和磨头横向移动均采用液压驱动，无级调速，横向进给可以手动/自动；
磨头垂直进给为手动，配有快速升降机构，能减轻劳动强度；
磨头前端采用锥度滑动轴承，主轴刚性好，精度高；电机功率增加到7.5KW，可进行强力磨削。
机床运动平稳、性能可靠，噪音低，操作方便。
主要技术参数 | 单位 | M7130 | M7132 | M7132×16 | |
工作台 | 工作台尺寸（宽×长） | mm | 320×1000 | 320×1000 | 320×1600 |
磨削尺寸（宽×长×高） | mm | 320×1000×400 | 320×1000×400 | 320×1600×400 | |
工作台纵向移动量（液动） | mm | 200-1100 | 200-1100 | 200-1700 | |
工作台速度（无级调速） | m/min | 3-25 | 3-25 | 3-25 | |
工作台T型槽数 | 3 | 3 | 3 | ||
宽度 | mm | 18 | 18 | 18 | |
工作台负载量（含电子吸盘） | kg | 500 | 500 | 800 | |
电子吸盘尺寸（宽×长） | mm | 300×1000 | 320×1000 | 320×800（2块） | |
磨头 | 磨头横向移动量 | mm | 380 | 380 | 380 |
磨头横向进给（无级调速） 连续 断续 | mm/min mm/次 | 0.8-3 3-30 | 0.8-3 3-30 | 0.8-3 3-30 | |
垂直手轮最小刻度 | mm | 0.01 | 0.01 | 0.01 | |
手轮每转磨头垂直进给量 | mm | 0.5 | 0.5 | 0.5 | |
砂轮尺寸（外径×宽度×内径） | mm | Φ400×50×Φ203 | Φ400×50×Φ203 | Φ400×50×Φ203 | |
电机 功率 | 电气设备总容量 | KVA | 14 | 14 | 16 |
磨头电机 功率 转速 | KW r/min | 7.5 1440 | 7.5 1440 | 7.5 1440 | |
工作 精度 | 加工表面对基面的平行度 | mm | 300:0.008 | 300:0.008 | 300:0.008 |
工件表面粗糙度 | μm | Ra0.63 | Ra0.63 | Ra0.63 | |
整机 参数 | 机床外形尺寸（约）（长×宽×高） | mm | 3000×1675×2100 | 3000×1675×2100 | 5500×1675×2100 |
包装箱尺寸（约）（长×宽×高） | cm | 261×180×245 | 261×180×245 | 510×180×245 | |
净重（约） | Kg | 3300 | 3300 | 4800 |
