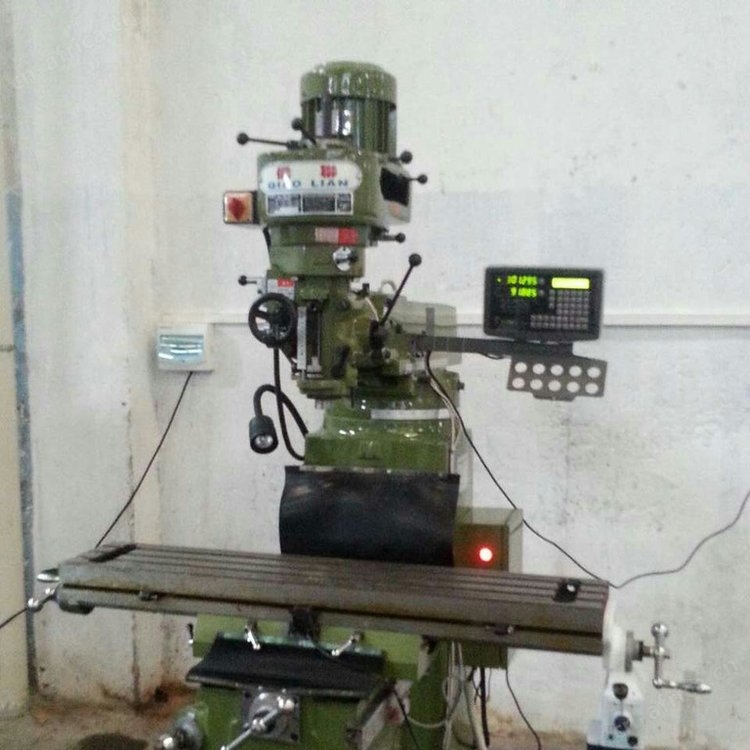

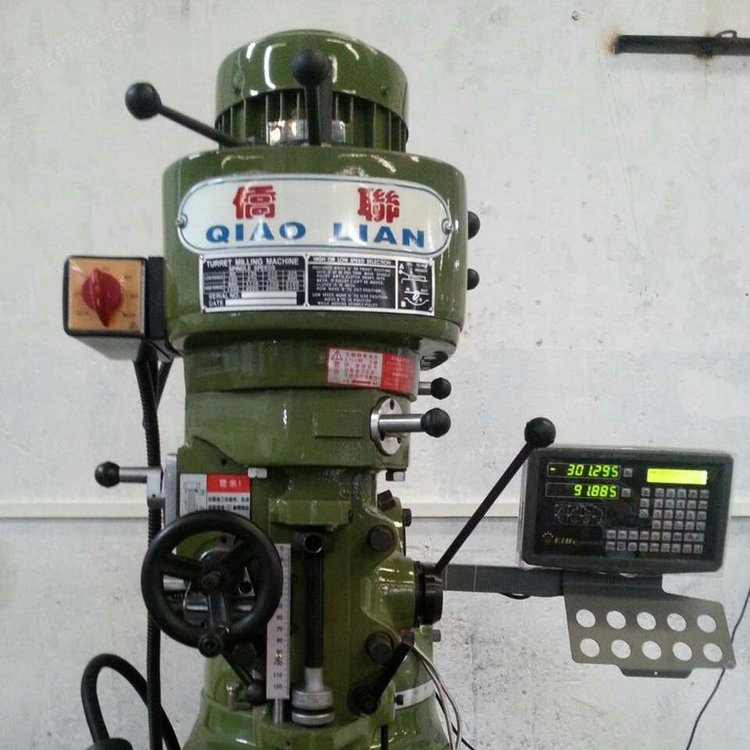

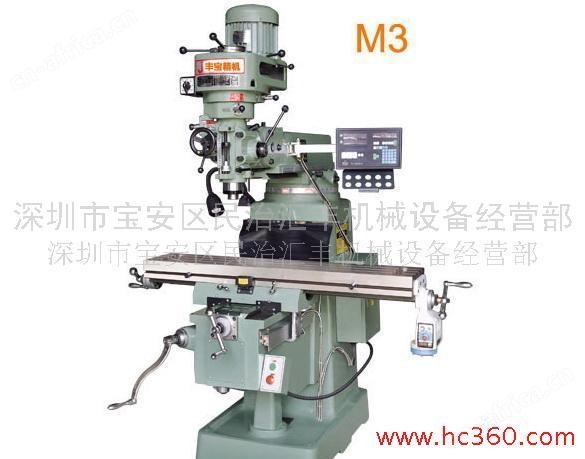

主要特点:1.本机结构紧凑,灵活性高.机头能左右回转90度,前后回转45度.滑枕不仅能前后伸缩.并可在水平面内作360度回转.机床的有效工作范围广泛.2.机台采用米汉纳高级铸铁,经时效消除应力,刚性好,稳定性高.抗疲劳性强.铣头为中国台湾工厂制造.主轴采用铬钼合金制作.经调质热处理精密研磨,主轴轴承采用日本NSK高精密轴承,精密高,稳定性好.切削力强.3.三轴角牙座螺母采用高级磷青铜制作.耐磨性强.使用年限长.4.铣头,XYZ轴丝杆及主要零件均为中国台湾工厂优良制造.5.X.Y轴导轨贴附进口耐磨片TURCITE-B操作轻盈,磨损率低.持久耐用.6.工作台及导轨经调质,淬火加硬及精密研磨,不易磨损.7.手动油泵,工作台,升降台集中润滑,方便可靠.
| 详细说明 |
| 规格 | Specification | 4TA | 4THA | | 工作台尺寸(长x宽) | Table size(LxM) | 1270x254mm | 1370x280mm | | 工作台负载 | Machine load ontable | 300kg | | 左右行程(X) | Longitudind traverse (X) | 800mm | 900mm | | 前后行程(Y) | Cross travel (Y) | 390mm | | 上下行程(Z) | Vertical travel (Z) | 350mm | | | 主轴至工作台距离 | Spindle nose to table | 75-405mm | 135-465mm | | 伸出臂行程 | Overarm travel | 380mm | | 主轴升降行程 | Quill feeds | 127mm | | 主轴自动进给速度 | Quill feed speeds | 0.04/0.08/0.15mm/rev | | 主轴速度 | Spindle speed(R、P、 M) | 16steps 80-5440rpm | | 主轴锥度 | Spindle taper | R8(NT30) | | 主轴马力 | Spindle motor | 3HP | | 铣头倾斜角度 | Head tilt | 前后/左右45° | | 导轨形状X.Y.Z | Guiding tracks, X.Y.Z | ▲.■.▲ | ▲.■.▲ | | 机床尺寸(长x宽x高) | Machine dimension(LxWxH) | 1500x1700x2100mm | 1550x1830x2200mm | | 机械重量 | Machine Weight | 1250kg | 1300kg |
导轨型状 : ▲ : 鸠尾型轨道 Dovetail slide way ■ : 四方型轨道 Square slide way
|
