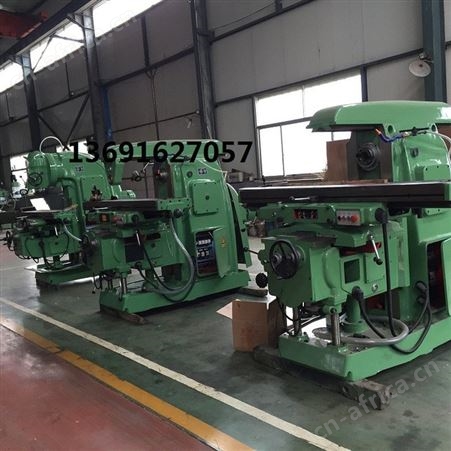

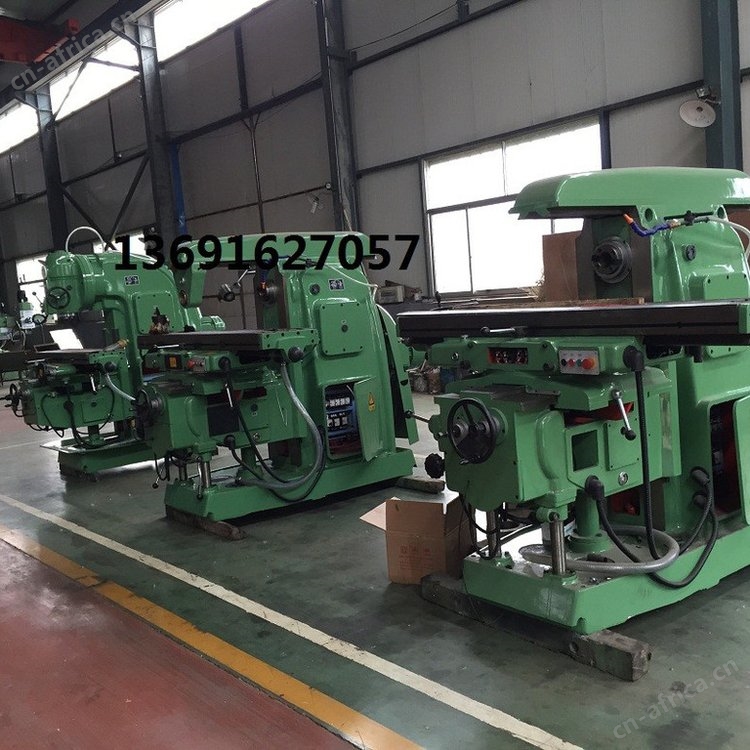

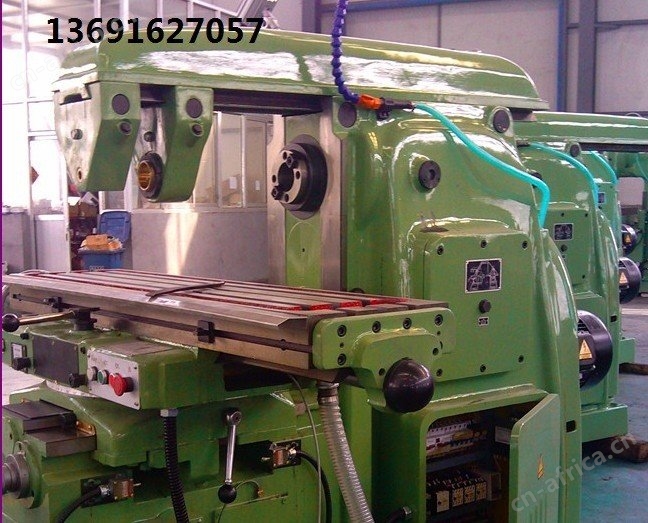

XQ6025 XJ6025卧式升降台铣床
机床的性能及用途:本机床是一种中小型卧式铣床。适用于圆片铣刀、角度铣刀、成形铣刀及端面铣刀，铣削平面、槽、角度、边缘及齿轮等。装上附件立铣头后，可代替立式铣床使用。
| 机床的主要规格 | ||||||||
| 机床型号 | X57-3S | XQ6025 | XJ6025 | XQ6125 | XJ6125 | X6120 | X6125 | |
| 工作台面积 mm | 250×810 | 250×900 | 250×810 | 250×810 | 250×810 | 250×900 | 250×900 | |
| 工作台行程 | 纵向 mm | 480 | 520 | 480 | 480 | 500 | 500 | 500 |
| 横向 mm | 165 | 165 | 240 | 180 | 190 | 190 | 190 | |
| 垂向 mm | 300 | 300 | 300 | 300 | 340 | 340 | 340 | |
| 主轴中心线(端面) 到工作台面间距离 mm | 70-370 | 70-370 | 80-380 | 70-370 | 80-380 | 20-360 | 20-360 | |
| 工作台回转角度 | ±45° | - | - | ±45° | ±45° | ±45° | ±45° | |
| 床身垂直导轨至工作台 中心距离 | 180-345 | 180-345 | 180-345 | 180-345 | 180-345 | 150-340 | 150-340 | |
| 主轴变速 | 范围 r/min | 34-570 | 47-609 | 47-609 | 34-570 | 34-570 | 40-1800 | 40-1800 |
| 级数 | 6 | 6 | 6 | 6 | 6 | 12 | 6 | |
| 主轴锥孔 | Morse3# | Morse3# | Morse3# | Morse3# | Morse3# | 7:24 40#GB3837.1-83 | ||
| 工作台机动 进给量范围 | 纵向 mm/min | 7.3-111.9 | 9-120 | - | 7.3-111.9 | - | 12-720 | 12-720 |
| 横向 mm/min | 14.9-226.3 | - | - | - | - | 12-720 | 12-720 | |
| 垂向 mm/min | 6-90.4 | - | - | - | - | 4-240 | 4-240 | |
| 工作台各项机动进给量级数 mm | 6 | 6(纵向) | - | 6(纵向) | - | - | - | |
| 铣刀轴直径 | φ22 φ27 | φ22 φ27 | φ22 φ27 | φ22 φ27 | φ22 φ27 | φ22 φ27 | φ22 φ27 | |
| 端刀轴直径 | φ27 | - | - | - | - | - | - | |
| 电机功率 KW | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | |
| 机床净重 Kg | 1180 | 1150 | 1080 | 1150 | 1080 | 1360 | 1400 | |
