项目

单位

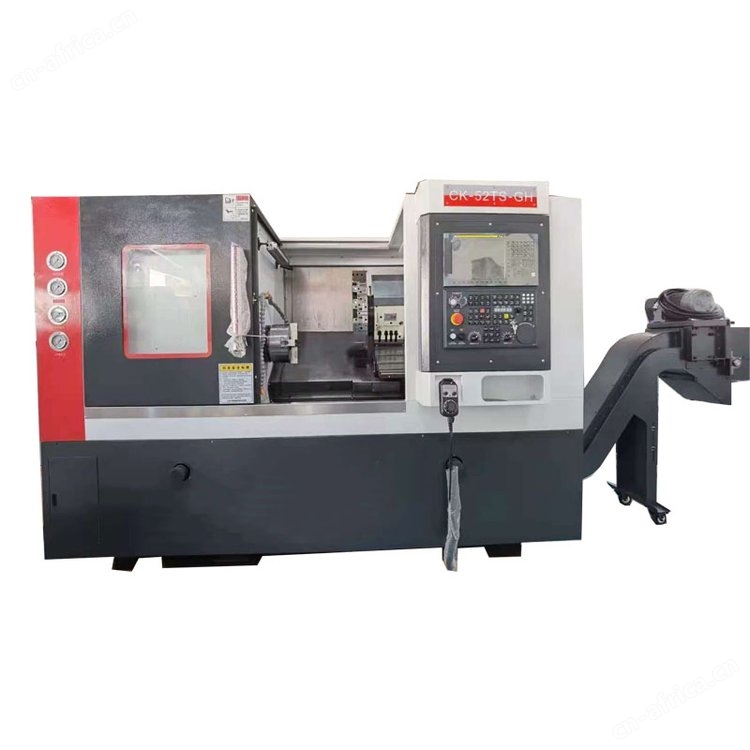

CK-52TS-A

床身上回转直径

mm

500

加工直径(盘类)

mm

460

刀架上回转直径

mm

130

加工长度

mm

500

主轴通孔直径

mm

￠62

主轴拉杆通孔直径

mm

￠52

主轴端部形式

ASA

A2-6

主轴电机功率

KW

11

主轴转速范围

rpm/min

100～3500

导轨形式

type

直线导轨

X/Z轴伺服电机功率

KW

2.3

X轴行程

mm

200

Z轴行程

mm

750

X/Z轴快移速度

m

24

X/Z轴重复定位精度

mm

±0.003

刀架形式

type

伺服液压刀塔

刀位数量

PCS

12

床身结构

type

斜床身

尾座主轴行程(液压)

mm

120

套筒锥度

morse

MT-5

机床重量

kg

3500

外形尺寸(长×宽×高)

mm

2500×1500×1700

配件名称

品牌产地

数控系统

新代

主电机

伺服主电机

X轴电机(带刹车)

德欧

Z轴电机

德欧

主轴

精密主轴

液压卡盘

精工

回转油缸

TGT/KPT

八工位刀塔

斯维福特

X轴丝杠轴承

日本NTN

Z轴丝杠轴承

日本NTN

X轴滚珠丝杠

上银/银泰

Z轴滚珠丝杠

上银/银泰

X轴线性导轨

上银/银泰

Z轴线性导轨

上银/银泰
