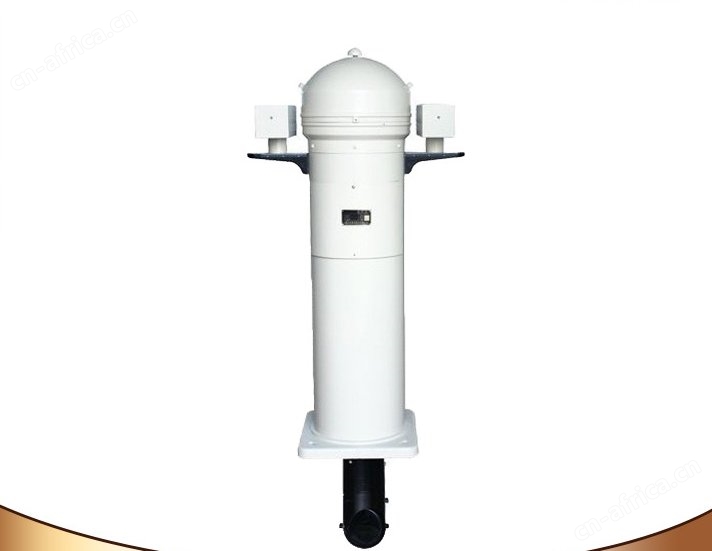

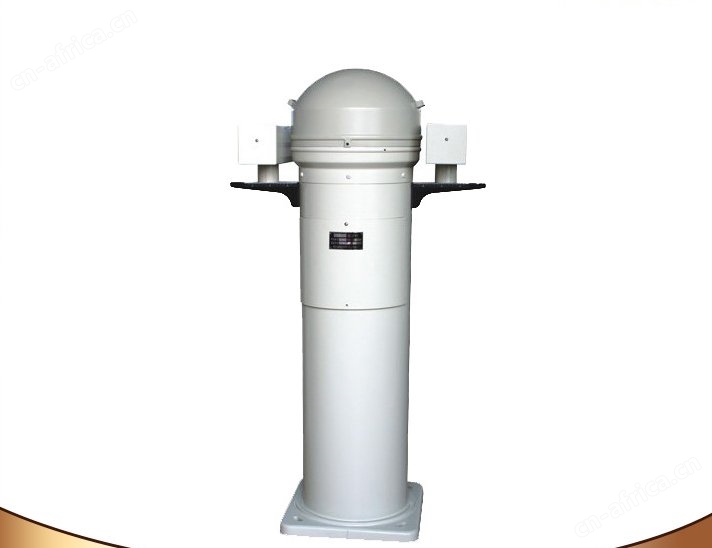

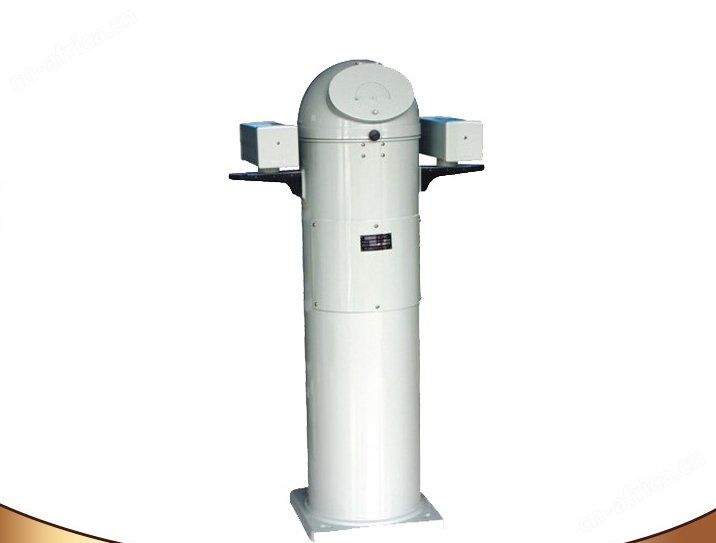

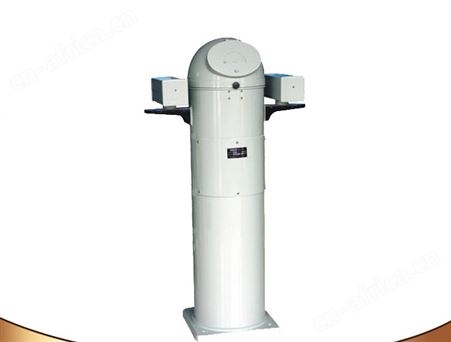

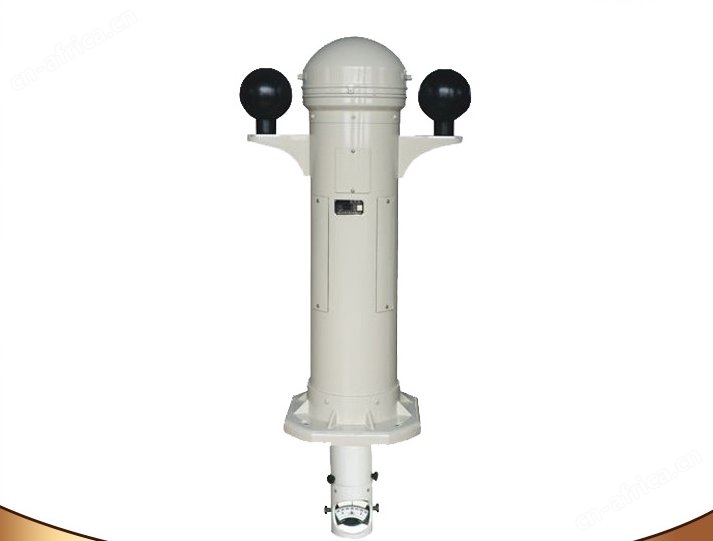

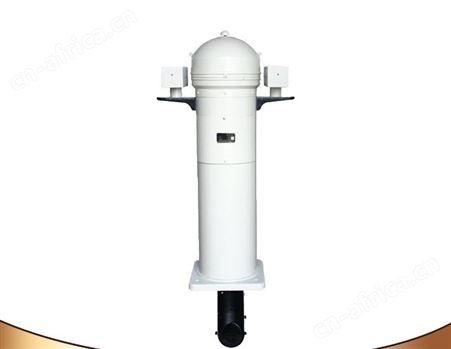

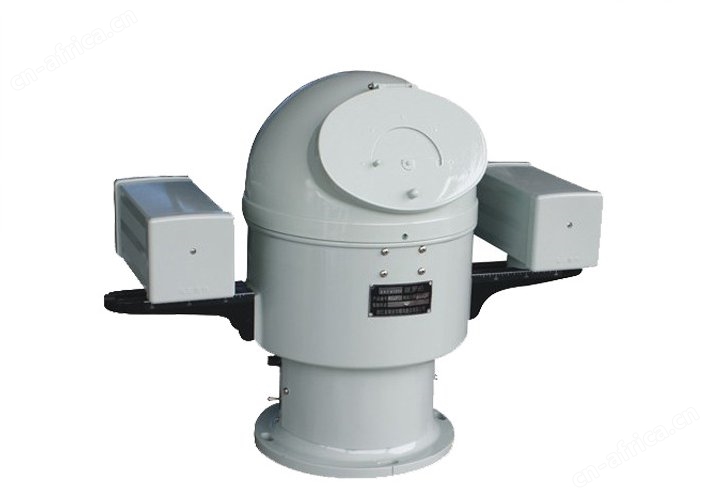

CGF-180反射磁罗经 船用磁罗经 罗经方位仪 CCS船检

CGF-180反射磁罗经参数：

刻度盘直径 Φ180毫米
刻度盘分度 0°～360°每格1°
使用温度 -25℃~+60℃
指向误差(H=35μT，T=20±3℃) ≤0.5°
半周期(H=35μT，T=20±3℃) ≥8.62 S
摩擦误差(H=35μT，T=20±3℃) ≤0.09°
主半圆自差校正能量 1°～45°
次半圆自差校正能量 1°～6°(磁倾角Q=45°)
象限自差校正能量 0.5°～10°
倾斜自差校正能量 －75～＋75μT
镜筒伸缩范围 ±100mm
度盘映像放大率 ≈2倍（原度盘分度）
照明电源 AC 220V，DC 24V
外形尺寸 750×500×1380mm（镜筒长度不算）
安装孔尺寸 孔距442 孔径Φ24
总重量 82kg
