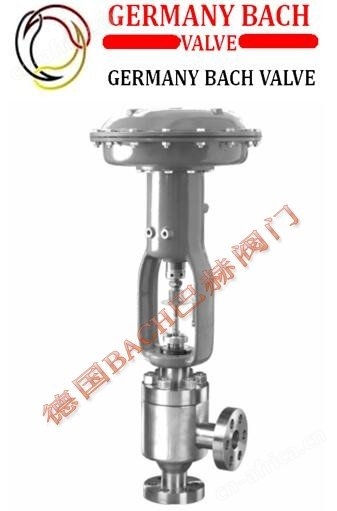

进口气动薄膜高压角形调节阀

国BACH巴赫进口气动薄膜高压角形调节阀概述：

高压单座角型调节阀是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。 调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。产品符合GB/T 4213-92标准。

公称压力∶ANSI 600 、900、1500、2500 JIS 63K

法兰标准∶JIS B2201-1984、ANSI B16.5-1981等

焊接连接∶嵌接焊SW(25~80mm) 对接焊BW(80mm)

材 料∶碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)

上 阀 盖∶常温型P -5~+230℃；

伸长I型EI +230~+566℃；

注∶工作温度不准超过各种材料的允许范围。

压盖型式：螺栓压紧式

填 料∶石棉编织填料、石墨填料

进口气动薄膜高压角形调节阀。是专为高压系统设计的一种阀门，阀的结构型式为角形单座式，阀芯为柱塞型，用于高压差条件下的阀芯头部渗铬或镶以硬质合金，以抗高压条件下的冲刷和气蚀，提高使用寿命。

德国BACH巴赫进口气动薄膜高压角形调节阀的定义：

1、阀体：
型 式： 锻造角型 单座结构
公称通径： 6、10、15、20、25、32、40、50、65、80、100mm
公称压力： PN22.0、32.0MPa
法兰标准： 按化工部H9-67《高压管、管件及紧固件通用设计》

材 料： 钢40、铸不锈钢(ZG1Cr18Ni9Ti)

上 阀 盖： 普通型：-40～+250℃

压盖形式： 螺栓压紧式

填 料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
2、阀内组件：
阀芯型式： 单座柱塞型阀芯
流量特性： 等百分比和线性特性

材 料： 2Cr13渗铬、堆焊硬质合金

3、执行机构：

型 式： ZHA/B气动薄膜执行机构

膜片材料： 乙丙橡胶夹尼龙布、丁晴橡胶夹尼龙布

弹簧范围： 10～19、10～130、50～130、60～180、110～230KPa
供气压力： 140-400KPa
信号接口： M16×1.5
环境温度： -25～+55℃

4、阀作用形式： 气关式或气开式

5、附件：

定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它。

6、性能：

基本误差： 带定位器±1％

回 差： 带定位器1%

泄 露 量： 0.01%×额定容量，对Kv≤4，Q泄≈0

7、可调范围： 30：1

产品名称： 进口气动薄膜高压角形调节阀

产品型号： bach-a
驱动方式： 气动
连接形式： 法兰
结构形式： 锻造角型 单座结构
密封结构： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
压力范围： 22.0-32.0MPa
公称通径： DN6-DN100
常用材质： 锻钢、不锈钢
标准 ：

阀门尺寸标准：DIN EN558-2005
阀门试验标准：DIN EN12266-1-2003
阀门交货标准：DIN3230-2-1974
工业阀门标准：DIN EN 1171-2003
法兰阀门标准：DIN EN 3202-1977
焊接阀门标准：DIN EN 3202-1982
对夹式连接阀：DIN EN 3202-1979
内螺纹连接阀：DIN EN 3202-1977
可以提供美国：API、ANSI等标准
