流量特性： 高容量流量特性，参考图2

等百分比特性(%)和线性特性(L)

高精度流量特性，参考图1

等百分比特性(%)和线性特性(L)

司太莱堆焊快开阀芯(QS)

材 料： 0Cr17Ni12Mo2、堆焊司太莱合金

波纹管材料： 1Cr18Ni9

型 式： LHA多弹簧式薄膜执行机构

膜片材料： 乙丙橡胶夹尼龙布

弹簧范围： 0.02～0.10、0.08～0.24MPa

环境温度： -30～+70℃

备注：该阀也可配用LVA5或LVA6执行机构。

4、阀作用形式： 气关式或气开式

5、附件：

定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它。

6、性能：

泄 露 量： 金属阀座：符合标准ANSI B16.104 IV级，小于额定Cv的0.01%

软 阀 座：符合标准ANSI B16.104 VI级，小于额定Cv的10-7

回 差： 带定位器3%

不带定位器5％

线 性： 带定位器±3％

不带定位器±11％

备注：采用标准的V型聚四氟乙烯填料。

7、可调范围： 50：1

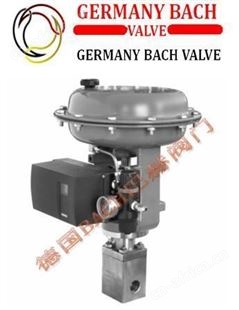

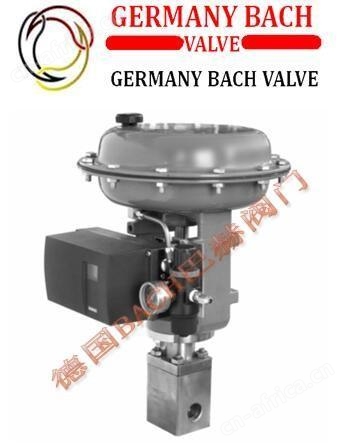

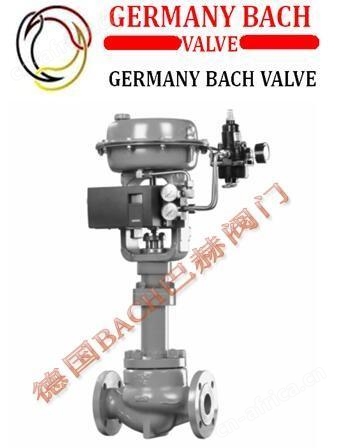

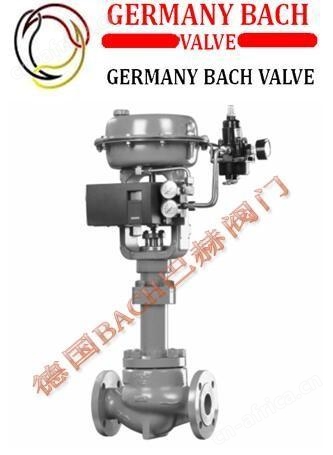

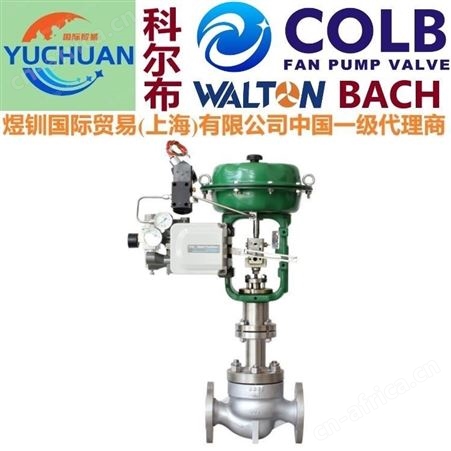

产品名称： 进口波纹管密封单座调节阀

产品型号： bach-a
驱动方式： 气动
连接形式： 法兰、焊接
结构形式： 直通单座铸造球型阀
密封结构： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨编织填料
压力范围： 1.6-6.4MPa
公称通径： DN40-DN200
常用材质： 铸铁、铸钢、不锈钢、钛

关于我们：
德国BACH巴赫国际有限公司成立于1973年，是一家流体专业制造商，主要服务于工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。德国BACH巴赫总部设在德国港口城市不莱梅，德国BACH巴赫在英国、意大利设有大型工厂，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。

德国BACH巴赫一直保持国际品牌*行列，并不断参与国际阀门合作项目，以高品质的产品，合理的价格赢得了国际阀门领域认可，核心产品有主要生产制造的进口阀门产品有进口疏水阀、进口减压阀、进口球阀、进口电磁阀、进口安全阀、进口闸阀、进口截止阀、进口蝶阀、进口气动角座阀、进口针型阀、进口止回阀、进口调节阀、进口过滤器、进口平衡阀、进口隔膜阀等产品。

产品压力：1.0MPa-32MPa

产品材质： GGG25、GGG50、WCB、WC6、WC9、20 25 锻钢、A105、F11、F22、不锈钢、304（1.4404）、304L、316（1.4408） 、316L、2520、F91、F92铬钼钢、低温钢、钛合金钢、镍合金钢

驱动方式： 手动,电动,气动,液动
