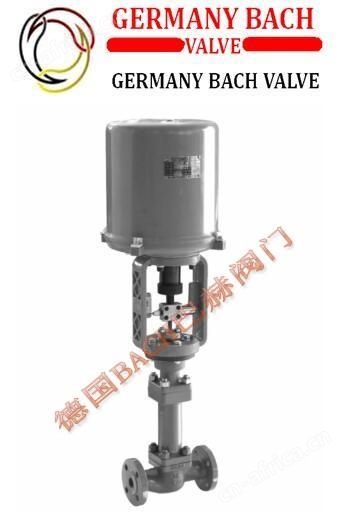

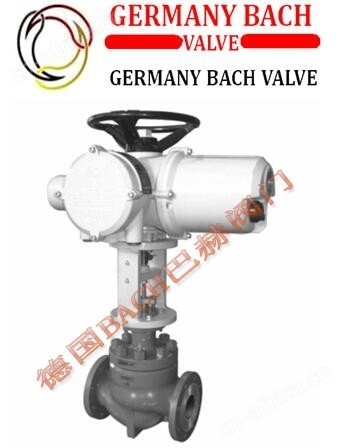

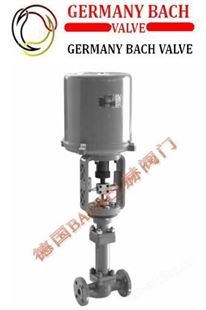

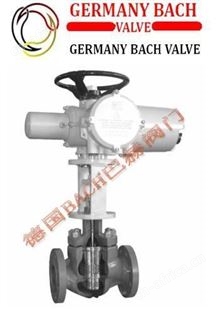

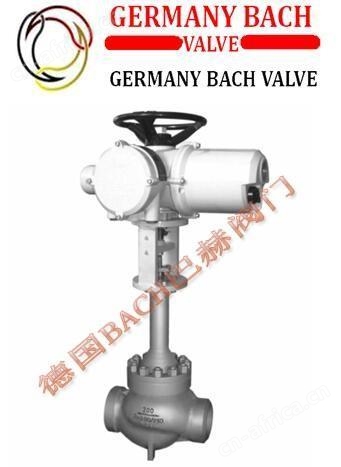

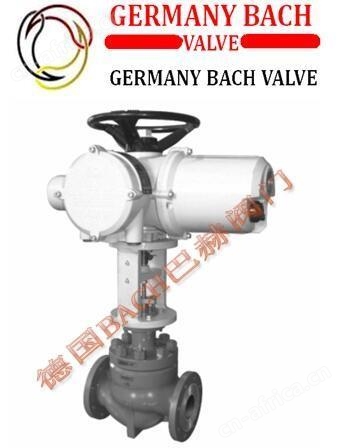

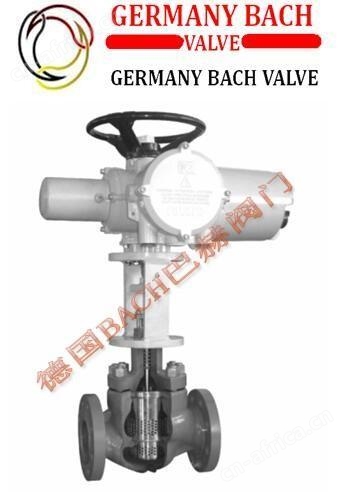

进口电动平衡笼式调节阀

德国BACH巴赫进口电动平衡笼式调节阀概述：

进口电动平衡笼式调节阀。控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈S流线型的通道，还设有一个套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀的动态稳定性好，噪音低，空化腐蚀小。

调节阀的泄漏量符合ANSI B16.104标准。

德国BACH巴赫进口电动平衡笼式调节阀的定义：

1、阀体：
型 式： 直通双座铸造球型阀
公称通径： 40、50、65、80、100、150、200mm
公称压力： ANSI125、150、300、600；JIS10、16、20、30、40K；PN1.6、4.0、6.4MPa
连接形式： 法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：ANSI B16.5-1981，JIS B2201-1984，JB79-59等
焊接连接：嵌接焊SW(40-50mm)
对接焊BW(/65-200mm)

材 料： 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、 ZGOOCr18Ni12Mo2Ti)、钛等

上 阀 盖： 常温型(P)：-17～+230℃

伸长I型(EI)：-45～-17℃、+230～+566℃

伸长II型(EII)：-100～-45℃

伸长III型(EIII)：-196～-100℃
注：工作温度不准超过各种材料的允许范围。
压盖形式： 螺栓压紧式
填 料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
2、阀内组件：
阀芯型式： 压力平衡式阀芯

流量特性： 高容量流量特性，参考图2

金属阀座： 等百分比特性(%V)和线性特性(LV)

软 阀 座： 等百分比特性(%T)和线性特性(LT)

高精度流量特性，参考图1

金属阀座： 等百分比特性(%VF)和线性特性(LVF)

软 阀 座： 等百分比特性(%TF)和线性特性(LTF)

注：1、整体式或分离式套筒应根据公称通径、材料和工作温度而定。

2、软阀座的工作温度和压差范围，请参考图3。
材 料： 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、钛和耐腐蚀合金等
3、执行机构：
型 式： DKZ系列电动执行机构；316L系列电子式电动执行机构；
SL系列电子式电动执行机构；PSL系列电子式电动执行机构
输入信号： DKZ执行机构：II型0～10mA·DC或1～5V(输入电阻250Ω)；
III型4～20mA·DC(输入电阻250Ω)
361L执行机构：4～20mA·DC或1～5V(输入电阻250Ω)
SL执行机构：4～20mA·DC、1～5V DC
PSL执行机构：4～20mA·DC
电源电压： DKZ执行机构：220V，50Hz
361L执行机构：220V，50/60Hz
SL执行机构：单相控制220V， 50Hz
PSL执行机构：单相控制220V， 50Hz
*三相控制380V，50Hz
手动机构： DKZ执行机构：手轮；316L执行机构：离合式；
SL执行机构：手轮；PSL执行机构；手轮
4、阀作用形式： 电关式或电开式
5、性能：

泄 漏 量： 金属阀座：小于阀额定容量的0.5％，符合ANSI B16.104-1976II级

软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976VI级
回 差： 配DKZ执行机构为1.5％；配361L执行机构为2％；
配SL执行机构为1％；配PSL执行机构为1％
基本误差： 配DKZ执行机构为±2.5％；配361L执行机构为±2％
配SL执行机构为±1.5％；配PSL执行机构±1％
注：采用标准的V型聚四氟乙烯填料。
6、可调范围： 50：1
产品名称： 进口电动平衡笼式调节阀
产品型号： bach-a
驱动方式： 电动
连接形式： 法兰、焊接
结构形式： 直通双座铸造球型阀
密封结构： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
压力范围： 15.0-42.0MPa
公称通径： DN40-DN200
常用材质： 铸钢、不锈钢、铬钼钢、钛
