美国WALTON进口液体涡街流量计,进口液体涡街流量计

进口流量计中国代理商：上海沪贡

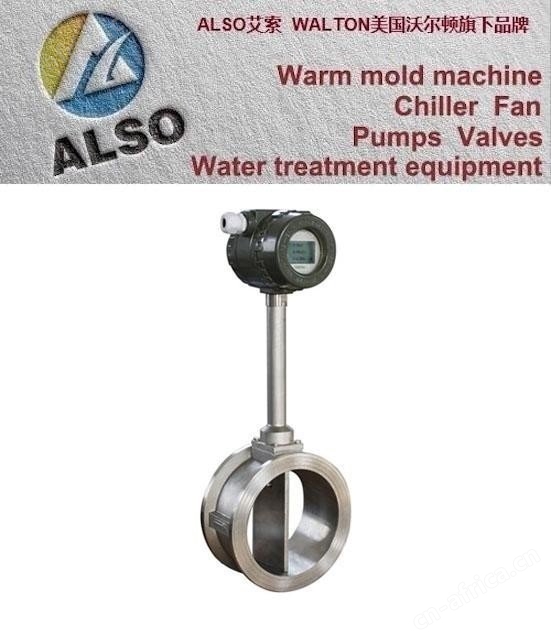

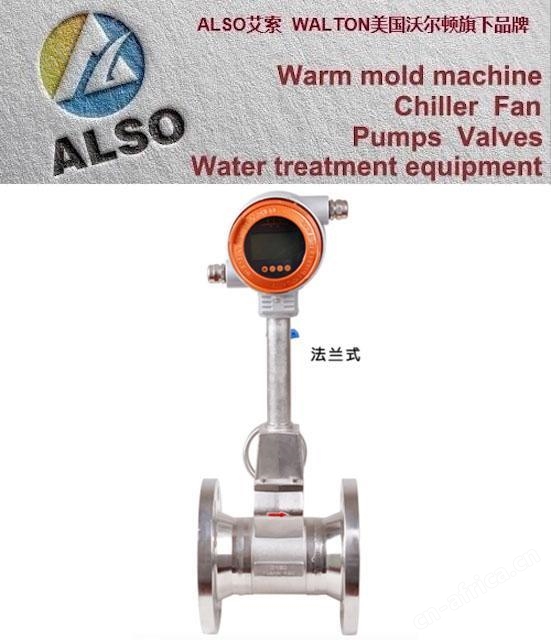

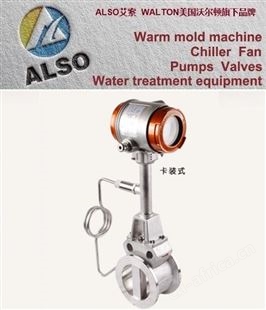

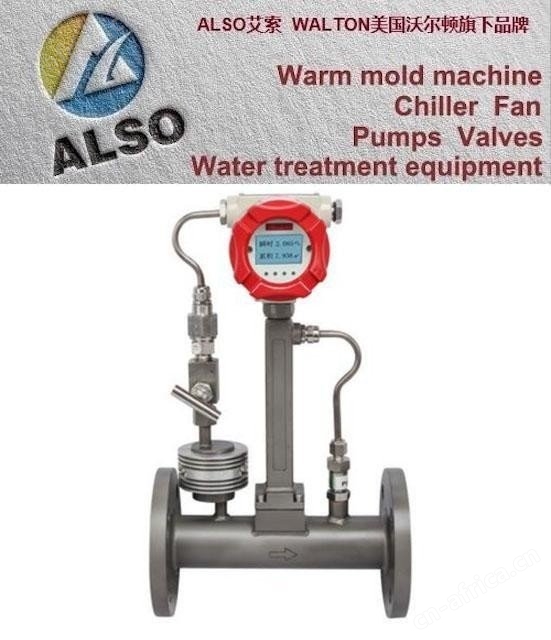

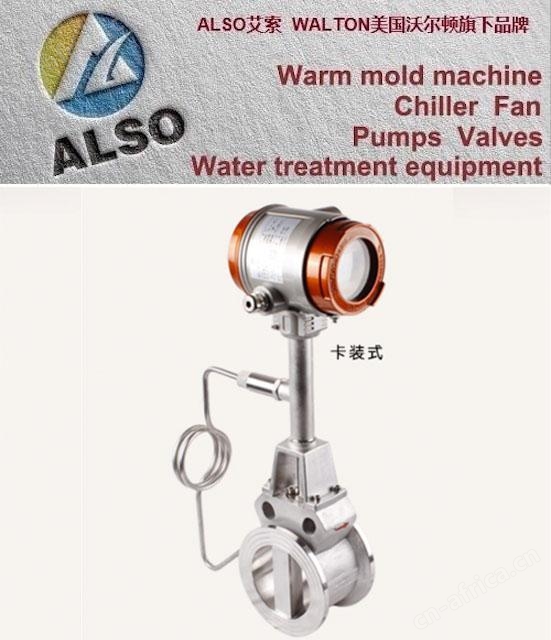

温压补偿智能型涡街流量传感器是以全新的设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，LUGB温压补偿智能型涡街具有结构紧凑、安装使用维护方便的特点。

工作原理/working principle-----------------------------------------------------------◆◆

液体涡街流量计介绍产品细节：液体涡街流量计通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，LUGB温压补偿智能型涡街具有结构紧凑、安装使用维护方便的特点。液体涡街流量计是由设计在流场中的旋涡发生体、检测探头

液体涡街流量计通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，LUGB温压补偿智能型涡街具有结构紧凑、安装使用维护方便的特点。在旋涡发生体下游形成交替有规律的旋涡列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，根据卡曼涡街原理，有如下关系式:

f=StV/d 公式(1)

式中：

f-发生体一侧产生的卡门旋涡频率HZ

St-斯特劳哈尔数(无量纲数)

V-流体的平均流速 (m/s)

d-旋涡发生体的宽度 (m)

由此可见，通过测量卡曼涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数，

下图表示斯特劳哈尔数(St)与雷诺数(Re)的关系。

液体涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。涡街流量计广泛用于治金、煤炭、石油、交通、农业、等各个领域。

工作原理：

在流体中设置非流线型旋涡发生体(阻流体)，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼旋涡。在曲线表中St=0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数(K)，见式(2)

K=3600f/Q(1/m3) 公式(2)

式中：K=仪表常数(m-3)。

f=脉冲个数

Q=体积流量(m3)

产品特点/Product features-----------------------------------------------------------◆◆

● 表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。

● 全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。

● 全新的数字滤波和修正功能使流量测量更加精准可靠。

● 电池供电型无需外接电源既可连续工作两年以上。

● 全新点阵汉字液晶显示，使用操作更方便。

液体涡街流量计选型

选型对照表：

应用领域非常的广泛:

应用范围广，蒸汽(饱和蒸蒸汽)，气体(空气、氧气、氮气、煤气、天燃气、气体、氢气、液化石油气、过氧化氢、烟道气、甲烷、丁烷 燃气、沼气、二氧化碳、氮气、乙炔、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气)、蒸汽、液体和水等)、液体(水、高温水、油、食品液、化学液等)、液体，气体的流量均可测量。

售后服务承诺

• 对于贵公司在沪贡阀门订购美国also艾索产品，美国also艾索在售后服务方面作如下承诺：

• 一、我公司对产品质量实行三包，即：包质、包换、保修；

• 二、合同签订后，保证保质、保量，按时交货；

• 三、本公司确保所提供美国艾索ALSO产品达到合同指标

• 四、对于需方的技术咨询，随时给予解答；

• 五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；

• 当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。

•


• 声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种流量计在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司，请您联系我们，我们将竭诚为您服务！
