刺丝滚笼
铁路栅栏一改往日焊接钢丝网栅栏、刺丝网栅栏等产品，改为防御性更强、寿命更长久的：钢筋混凝土栅栏+0.5米高刺丝滚笼的金属防护栅栏。
中文名刺丝滚笼外文名Barbed wire cage文 号通线(2012)8001类 别钢筋混凝土栅栏直 径不小于45cm
1 概述
2 详细内容
3 规格参数
2012年 《铁路线路防护栅栏》[通线(2012)8001]通用参考图！
图集规定：详细内容如下：
(1)、刺丝滚笼采用刀片刺绳绕圈后相临两圈每隔120°用刺丝连接卡固定，张开后形成蛇腹网状，闭合后刀片刺绳圈径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。
(2)、刀片刺绳由冲切钢板采用机械压轧在钢丝上成型，刀刺宽度22mm，两刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径为2.5mm。刀片采用厚度0.5mm的Q195钢板冲切制作，芯丝由HPB300ø6.5mm高线钢丝加工。
(3)、刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接，纵向拉筋与支架的连接采用ø2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定，支架设置在跨度3m防护栅栏的立柱和跨中位置，其他跨度仅设置与立柱上部，支架与防护栅栏采用支架抱箍连接。
(4)、刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m。
规格参数编辑
1. 网丝4mm
2. 网孔75mm150mm
3. 网片2760mm1797mm
4. 边框30mm50mm2mm
5. 基础尺寸600mm600mm700mm
金属网片网丝采用HPB300直径6.5mm高线钢丝冷拔加工，上部向外折角30°焊接成型后整体镀锌并进行热浸塑处理。镀锌量270g/㎡，浸塑厚度0.8mm-1.2mm。
铁路防护刺丝滚笼配件规格参数

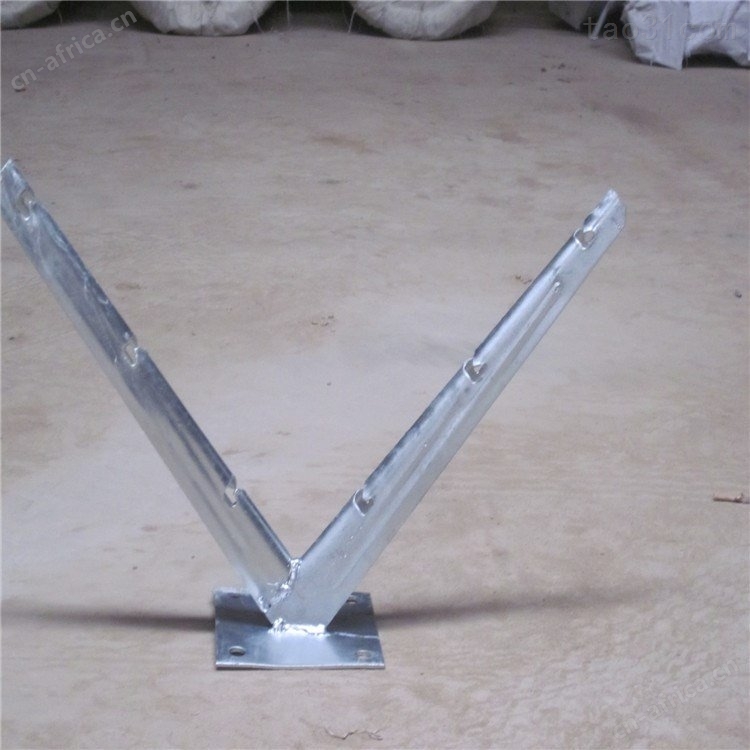

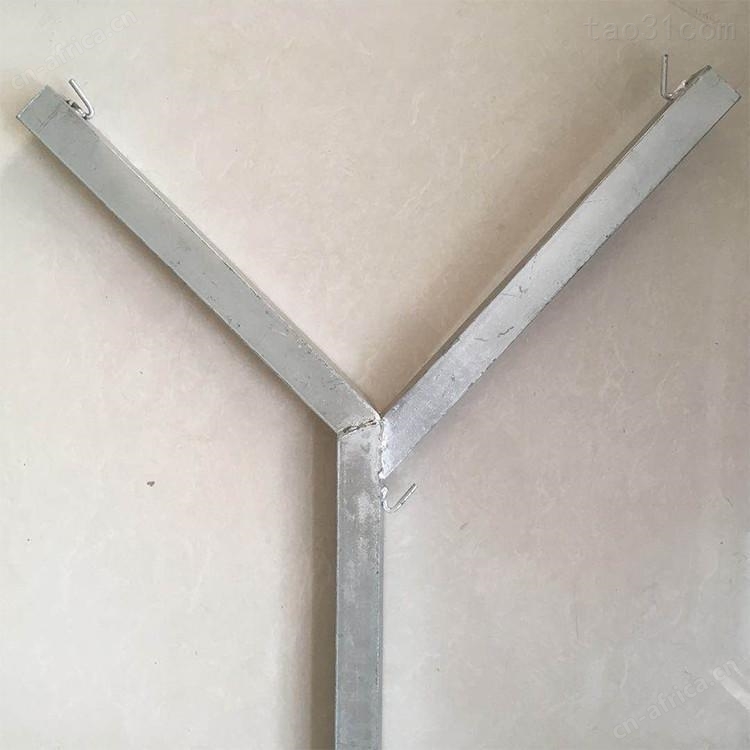

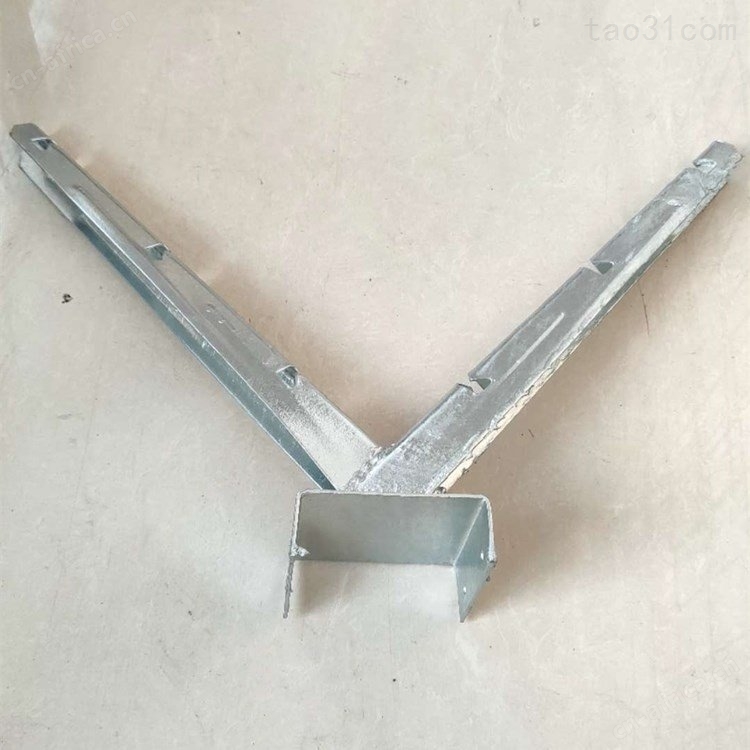

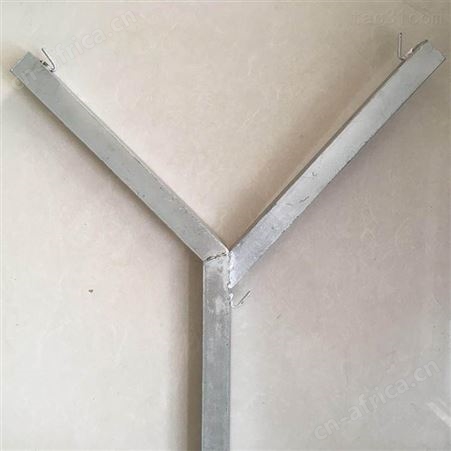

立柱支架采用5030mm 壁厚2mmQ235矩形钢管和宽50mm厚度4.5mm长度分别为246mm和428mm的两块Q235扁铁焊接制作。
矩形钢管上部焊接挂钩采用长度30mm丝径5mm冷拔钢筋制作，加密支架采用同样与立柱支架的矩形钢管制作，表面进行热镀锌处理，镀锌量270g/㎡。
阶梯支架与立柱支架相应采用材料一致，只是高度为1005mm，普通立柱支架为730mm，一般3m间距中间按一处加密支架以增牢坚固性。
铁路金属防护栅栏刺绳：
纵向拉筋采用热镀锌刺丝，双拧编织工艺，刺线2.2mm、主线2.5mm，
刺丝连接卡采用镀锌钢板冲压或Q235碳钢板冲压在进行镀锌。
抱箍直径为8mm外形与水泥柱护栏相结合专门定做并配备螺母及防盗垫圈，表面处理为镀锌分别有柱帽处支架抱箍、中间立柱支架抱箍、加密支架抱箍等三种。
