摩擦机 马桶座圈振动摩擦焊接机批发 汽车车灯摩擦机 加工厂家 欣宇厂家热卖

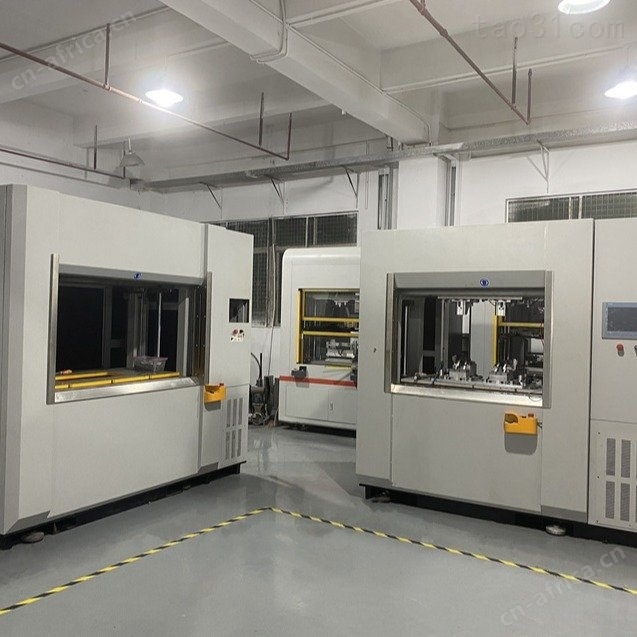

30线性振动摩擦焊接机是专用于焊接大型或不规则形状热塑性工件的塑料焊接设备。该设备可以焊接1200mm长520mm宽的大型塑料工件及多种较小尺寸塑料工件。30配备数字振动变频功率源，具有自动谐振和频率自动追踪调整功率功能。

本机使用便于操作的触摸屏控制显示及专用控制软件。溶接强度高，品质好，多用于大型汽车零部件、塑 胶产品、家用电器、办公自动化零件业。

整机尺寸:宽

1240mm长2204mm高2204mm

上模具重量:5-30kg

驱动板尺寸:宽420mm长760mm

设备特点

使用高频率，摩擦效果好自动保持振幅恒定

可控制输出功率

焊接模式设定：深度、时间自动谐振功能

多阶段熔接

易于操作的触控显屏多种语言界面

储存操作条件替换治具方便装有隔音装置

参数：

整机尺寸宽 1240mm 长2204mm 高2240mm

-----------------------------------------------------------------------------

上模具重量5-30KG

------------------------------------------------------------------------------

驱动板尺寸宽 420mm 长 760mm

-----------------------------------------------------------------------------

焊接面积100c ㎡

---------------------------------------------------------------------------------

振幅0.1-1.8mm

------------------------------------------------------------------------------

振动频率220-260HZ

--------------------------------------------------------------------------------

负载振动输出15KW

-------------------------------------------------------------------------------

电压AC380V，3 相

---------------------------------------------------------------------------------

输入容量23KVA

----------------------------------------------------------------------------------

系统控制PLC西门子

-------------------------------------------------------------------------------------

触摸屏西门子

---------------------------------------------------------------------------------------

焊接方式时间模式深度模式

----------------------------------------------------------------------------------------

储存结果80 个

-------------------------------------------------------------------------------------------

焊接结果分析合格，不合格

--------------------------------------------------------------------------------------------

多阶段压力控制

-------------------------------------------------------------------------------------------

环境温度0-50℃

------------------------------------------------------------------------------------------

台面行程500mm

------------------------------------------------------------------------------------------

台面移动速度250mm/s

---------------------------------------------------------------------------------------

台面压力50-1500kg

-------------------------------------------------------------------------------------

安全门开启空间宽 1150mm 高 790mm

-----------------------------------------------------------------------------------

总机重量3700kg

-------------------------------------------------------------------------

液压泵 中国台湾油研

1、引言

线性振动摩擦焊接是基于摩擦焊的原理而新开发的一种焊接技术。适于精密熔接尺寸较大、形状特殊、难熔材质的产品。振动摩擦焊不受热塑材料的影响，由于它不使用另外的连接件或结合剂就能将各式各样的热塑性零件按工艺焊接起来，提高了产品的质量，降低了企业的成本、减少了环境污染。其优质、低耗环保的突出优点，适应了企业大规模自动化生产的需求。

2、线性振动摩擦焊接原理

使两个压紧在一起的塑料焊件，保持一定的工作压力，振动其中的一个，使其相对另一个做往复位移运动，通过接触面之间、分子间的摩擦，使结合处温度剧升。当温度高到足以使塑料熔化时，使其在固定压力下固化，形成均匀的焊接。两个被焊接的零件必须是相同的热塑料材料，不同材料间的焊接质量不是很好。图1为振动摩擦焊接原理图

图1 振动摩擦焊接原理图
