设备型号

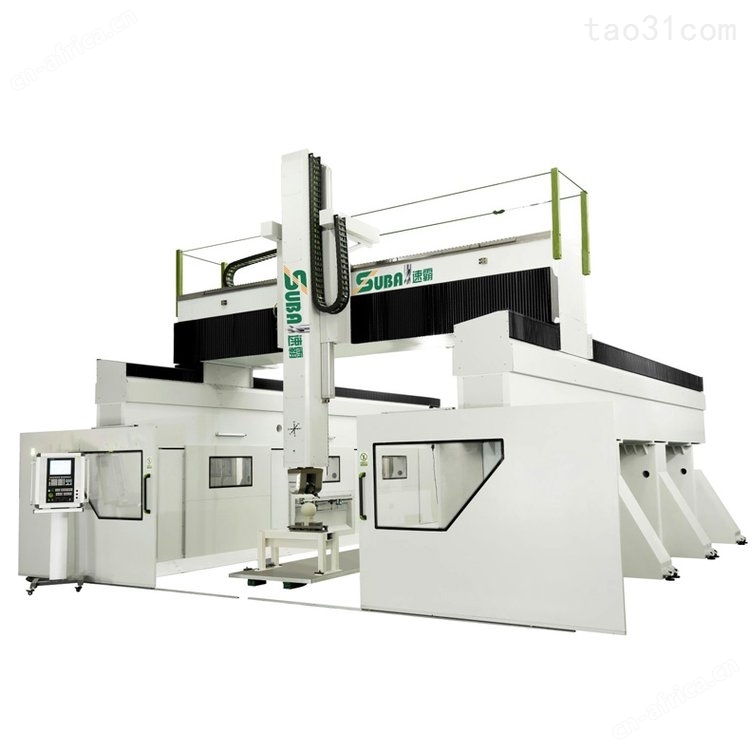

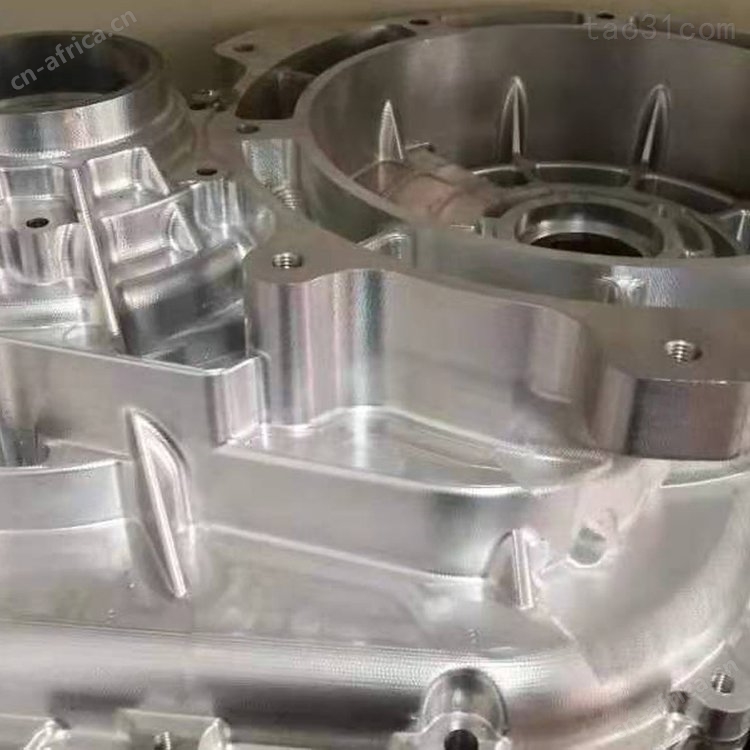

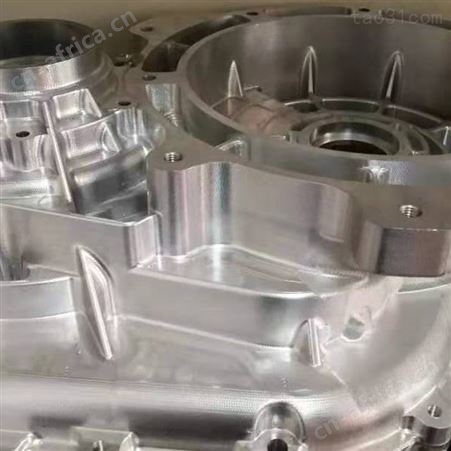

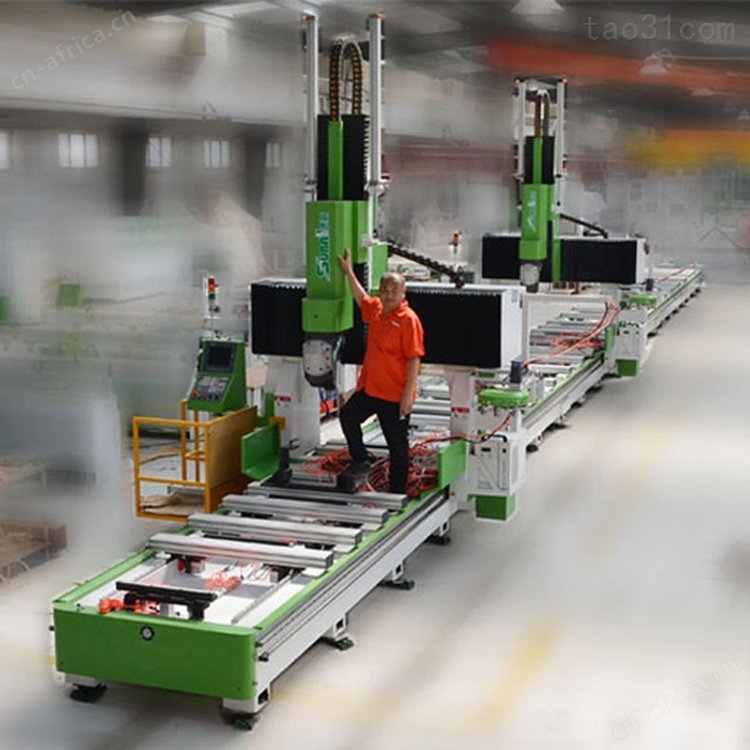

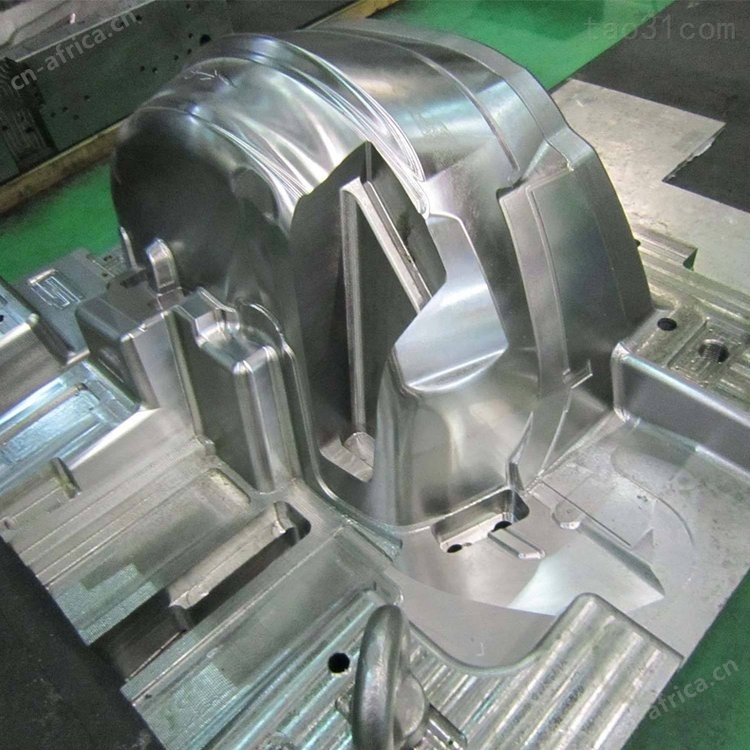

8035五轴摇摆头数控加工中心

1

油雾收集器

2

吸音罩

3

排屑机

4

安全移动门

5

五轴摆头

6

T型槽加工台面

7

操作台

8

恒温控制柜

工作尺寸

X轴:800mm

Y轴:3500mm

Z轴:500mm

C轴：320°

A轴：135°

A/C轴参数

伺服电机：YASKAWA

伺服电机功率：0.4kw

伺服电机编码器：20Bit

齿轮箱：谐波驱动器

连续扭矩：380Nm

峰值扭矩：570Nm

定位速度：6.100°/’

操作速度：3.700°/’

X轴速度

Y轴速度

Z轴速度

50m/min

50m/min

20m/min

实际加工速度

1-22m/min（根据加工工件及刀具负载量决定）

定位精度

X轴：±0.05mm

Y轴：±0.05mm

Z轴：±0.05mm

重复定位精度

X轴：±0.01mm

Y轴：±0.01mm

Z轴：±0.01mm

A、C轴：1弧分

加工方式

龙门移动

工作台面

T型槽台面

主轴

意大利HITECO12KW水冷主轴,配备CW5200冷水机用于主轴降温

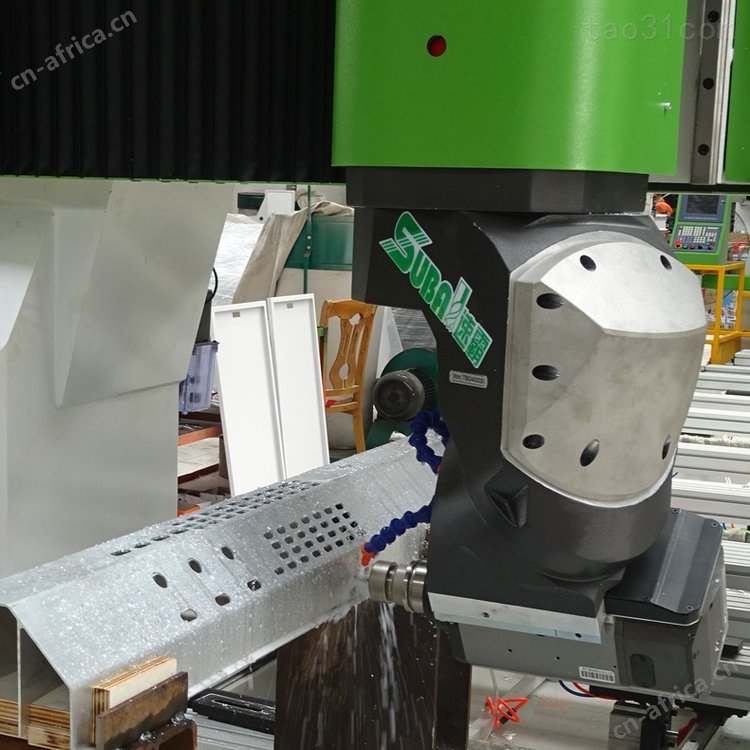

五轴头

意大利HITECO五轴头

刀柄类型

63F 标准锥孔

刀库

圆盘式，容量18把

变频器

15KW台达变频器

控制系统

中国台湾新代610MA五轴数控系统

运行电机

日本安川伺服电机和日本安川伺服驱动器

减速机

日本新宝减速机

X,Y,Z轴结构

X /Y/Z轴采用中国台湾上银HIWIN直线方导轨35,

传动方式

X/Y/Z轴采用中国台湾TBI精密滚珠丝杠

电气开关

德国西门子

电缆

德国易格斯抗拉力强，超高耐腐蚀性，屏蔽效果好

注油

自动注油

刀具冷却系统

加刀具冷却，雾化装置

刀具直径

φ3.175-φ20

工作电压

AC380V/60HZ 3相

工作指令

G code，F/S命令兼容

操作台

独立可移动操作台，便于移动

外观

参考设计草图
