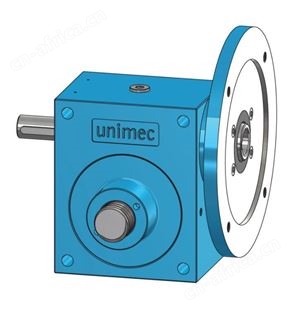

德国原装unimec SCREW JACK 407 TP 5 吨 - 50 kN螺旋升降机
材料
| 材料 | 规范性 | 规格 | 适应症 | |
|---|---|---|---|---|
| 虫 | 16NiCr4 | EN 10084:2008 | 表面硬化合金钢 | 表面硬化和磨削牙齿和保持 |
| 磨损的车轮 | CuAl10Fe2-GM | EN 1982:2008 | 铝青铜 | 冷成型 |
| 螺纹主轴 | C45 | EN 10083-2:2006 | 碳素钢 | Tr 40x7 (ISO 2901:2016) - 轧制或机加工 |
| 卡特 | GJL 250 | EN 1561:2011 | 灰铸铁 | 在 6 个面上加工 |
| 润滑剂 | Unimec 标记 CA | 钙基润滑脂 | 0,6 公斤 |
TP 型 B 型端部接头 TM 刚性保护 PR 标准润滑脂 Total Ceran CA 标准喷漆 RAL 5015 行程：200 mm 总长度：445 mm 拉伸：4.399.132.100 rev。 0 序列号 04/2266
一般特征
| 工作温度 [°C] | -10°C / 80°C |
|---|---|
| 静载荷（牵引或压缩） | 80 千牛 |
| 动态载荷（牵引或压缩） | 50 千牛 |
| 输入速度 | 1800转 |
| 主变速箱重量 | 18公斤 |
| 梯形螺杆重量 | 9公斤/平方米 |
| 负载时的抗旋转扭矩 | 165 牛米 |
| 允许静态横向载荷 | 300牛 |
| 中心到中心直径 | 70 毫米 |
| 蜗杆上的径向载荷 | 600牛 |
| 标准工作条件 | 25 °C - 服务 10% |
具体功能
| 名义比率 | |||
|---|---|---|---|
| 1/5 | 1/10 | 1/30 | |
| 实际比率 | 1/5 | 1/10 | 1/30 |
| 每蠕虫旋转的翻译 | 1,4 毫米 | 0,7 毫米 | 0,23 毫米 |
| 效率 | 28% | 25% | 18% |
| 启动效率 | 20% | 18% | 13% |
| 线速度 | 2520 | 1260 | 420 |
| 负载扭矩 | 40 牛米 | 23 牛米 | 11 牛米 |
| 蜗杆扭矩 | 490 牛米 | 128 牛米 | 154 牛米 |
| 怠速扭矩 | 0,65 牛米 | 0,45 牛米 | 0,35 牛米 |
欧拉定律（安全系数 =2；动态压缩载荷）
极限载荷 1（红色）- 2（蓝色）- 3（绿色）
C = 载荷 [kN]
L = 梯形螺杆总长度 [mm]
功率曲线
品红色区域表示潜在的加热风险。必须仔细分析工作循环。
VR = 蜗杆转速 [rpm]
VL = 主轴平移速度 [mm/min]
P = 要求的输入功率 [kW]
电机型号
| 国际电工委员会 | 蜗杆孔径 | 定心直径 | 额定功率（4极电机） | |
|---|---|---|---|---|
| IEC 71 B5 | 14 毫米 | 110 毫米 | 0,55 千瓦 | |
| IEC 80 B5 / B14 | 19 毫米 | 130 毫米 / 80 毫米 | 1,1 千瓦 | |
| IEC 100-112 B5 / B14 | 28 毫米 | 180 毫米 / 110 毫米 | 5千瓦 | |
| IEC 132 B5 / B14 | 38 毫米 | 230 毫米 / 130 毫米 | 9,2 千瓦 |
施工形式
乙型
格式 D
形式S
形式MBD
形式医学博士
形式MS
形式MBS
