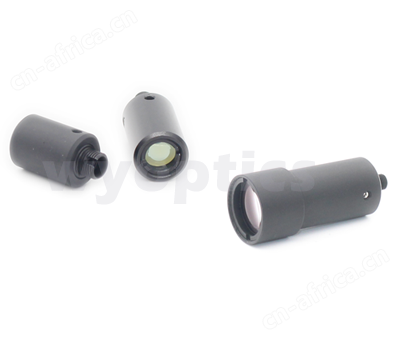

COL10/20光纤准直器，带有SMA905或者FC/PC接口，镜片直径可选择6mm，10mm，20mm；可以用于单模或者多模光纤跳线,对准波长从360 nm到1620 nm，根据波长不同，每个准直器都经过出厂对准，简化光纤耦合探测系统，采用铝合金阳极化黑色外壳。用于准直从FC/PC或者SMA905接头光纤出射的光，并具有衍射极限的性能。这些光纤准直器可以通过拧松侧面的螺钉来微调焦距，产品结构紧凑，方便集成到已有的装置中。因为非球面透镜会产生色差，所以有效焦距(EFL)与波长有关。可以接光纤输出光功率小于10w的跳线！

 本产品可以用于光纤准直也可以用于耦合聚焦用；准直用途的话，接单模或者多模光纤皆可；如果作为耦合聚焦用，于接多模光纤使用（数值孔径0.12~0.22NA，纤芯直径 ≧ 50微米）。

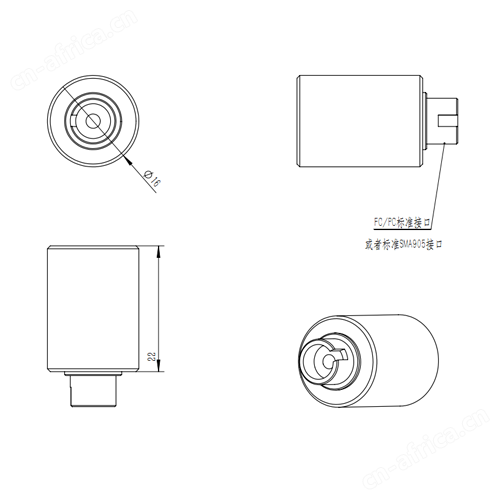

型号		增透膜波长范围		光纤接口	镜片直径	焦距	实物图	尺寸图

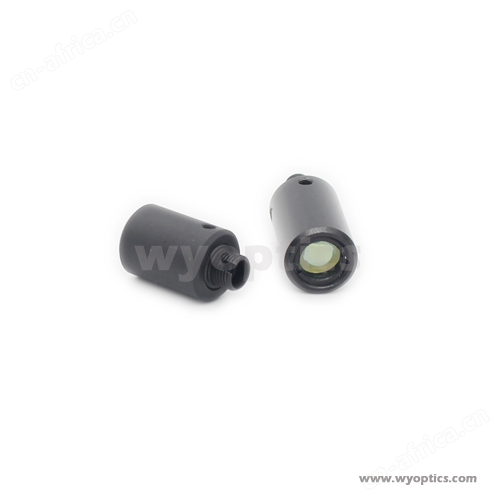

COL10-550-FCPC		350~800nm		FC/PC	10.0mm	18mm
COL10-850-FCPC		600~1050nm		FC/PC	10.0mm
COL10-1310-FCPC		1050~1620nm		FC/PC	10.0mm
COL10-550-SMA		350~800nm		SMA905	10.0mm
COL10-850-SMA		600~1050nm		SMA905	10.0mm
COL10-1310-SMA		1050~1620nm		SMA905	10.0mm

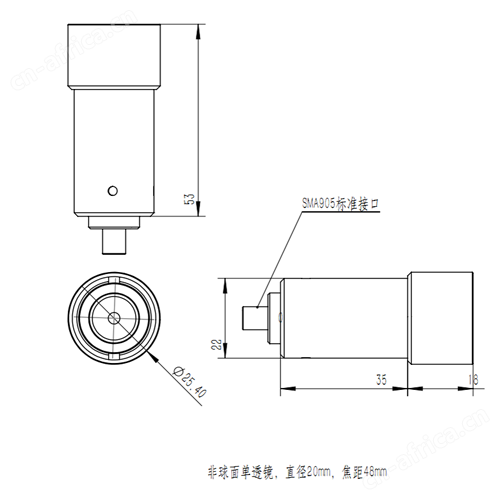

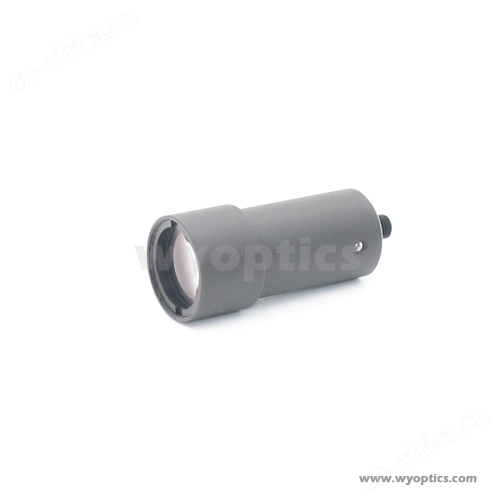

COL20-550-FCPC		350~800nm		FC/PC	20.0mm	47mm
COL20-850-FCPC		600~1050nm		FC/PC	20.0mm
COL20-1310-FCPC		1050~1620nm		FC/PC	20.0mm
COL20-550-SMA		350~800nm		SMA905	20.0mm
COL20-850-SMA		600~1050nm		SMA905	20.0mm
COL20-1310-SMA		1050~1620nm		SMA905	20.0mm

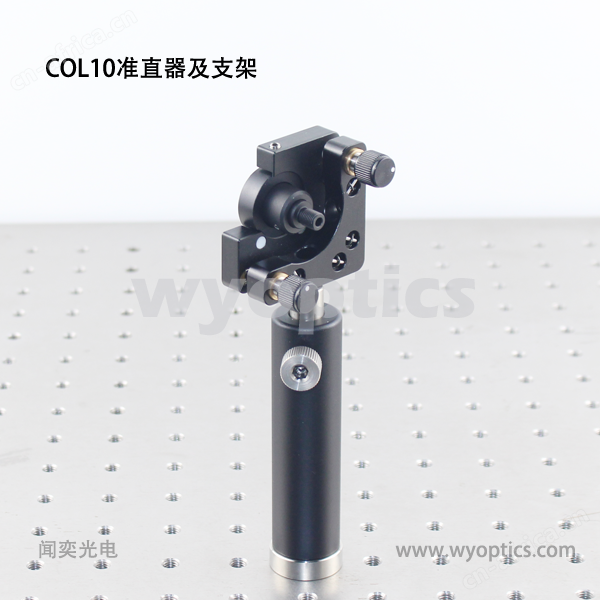

COL10准直器配套支架

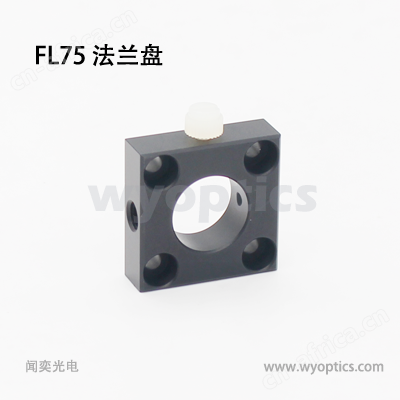

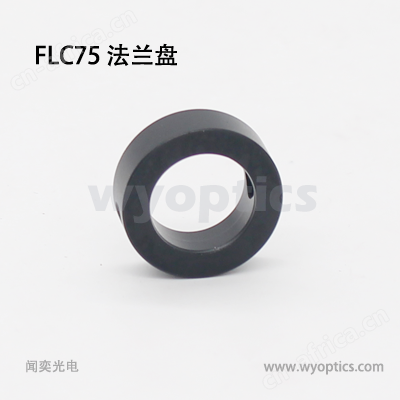

FL75 法兰盘			FLC75 法兰盘
FL75	安装图	产品连接	FLC75	安装图	产品连接

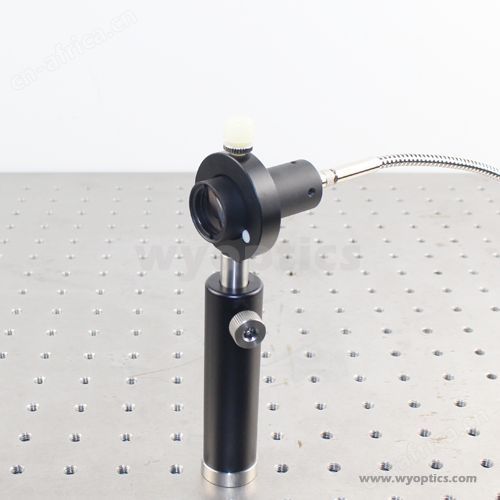

		FL75 法兰盘 OSB 光学支杆			FLC75 法兰盘 OS 光学镜架 OSB 光学支杆

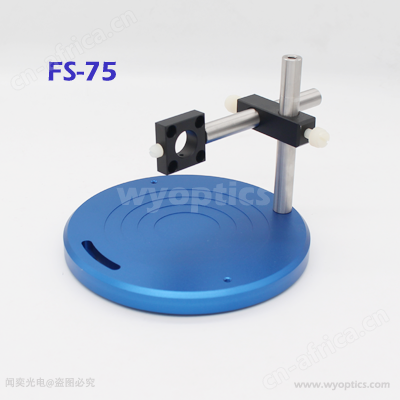

FS-75 支架
FS-75	安装图	产品连接

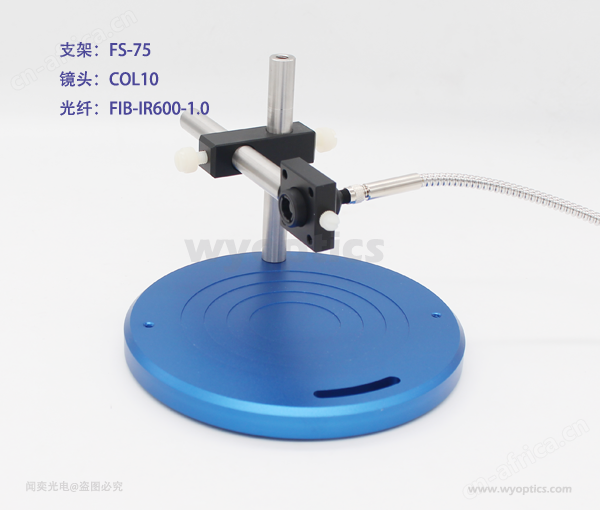

		FS-75 支架 SMA905接头的石英光纤

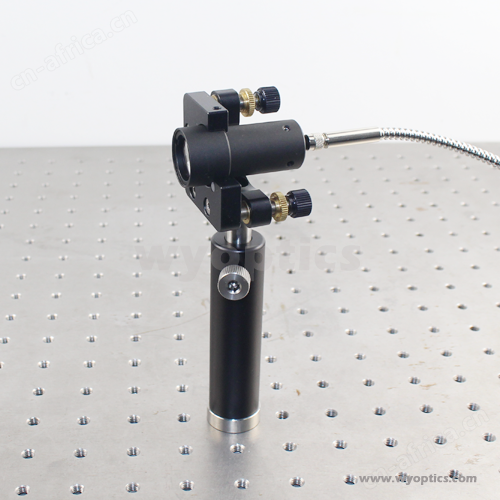

COL20准直器配套支架

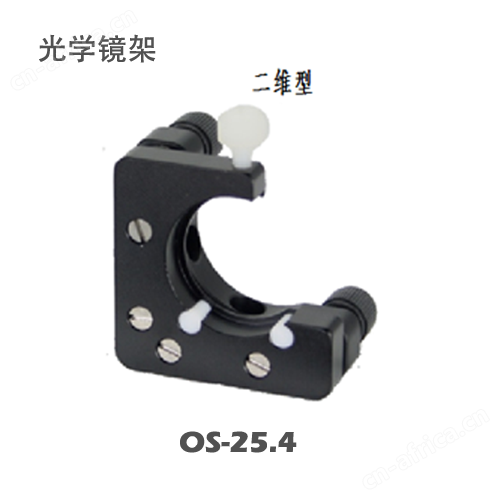

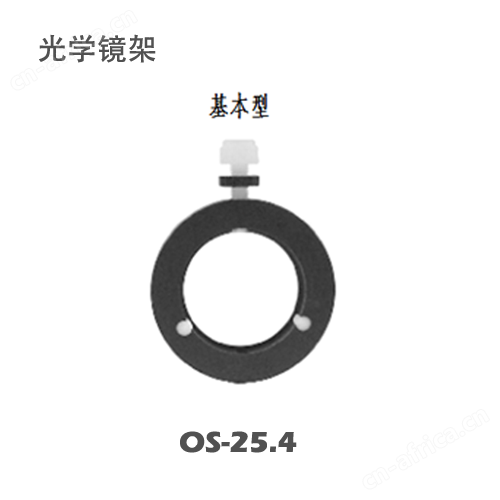

OSS-25.4 二维光学镜架			OS-25.4 光学镜架
OSS-25.4	安装图	产品连接	OS-25.4	安装图	产品连接
		OSS 光学镜架 OSB 光学支杆			OS 光学镜架 OSB 光学支杆
