产品简介

主要特征转换位数：16Bit吞吐速率：1MSPS低功耗：7mW(1MSPS,总功耗)INL：±0

详情介绍
主要特征
转换位数：16Bit吞吐速率：1MSPS
低功耗：7mW(1MSPS,总功耗)INL：±0.6LSB（典型值）
SNDR：91.25dB@10kHz输入THD：-110dB@10kHz输入
伪差分输入范围：0V至VREF（VREF在2.5V到5.5V之间）
无流水线延迟串行接口：SPI/QSPI/MICROWIRE/DSP兼容
封装：10引脚的QFN封装
典型应用
电池供电设备通信
自动测试设备数据采集
医疗仪器
产品亮点
· 支持多个ADC菊花链连接
· 功耗与吞吐率线性变化
· 可配置差分、伪差分转换
产品描述

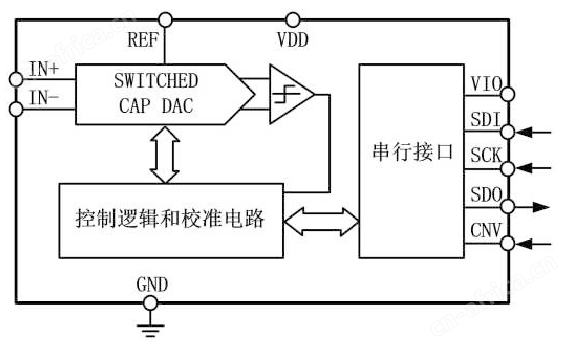

本芯片是一款16位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、16位采样ADC和一个多功能串行接口端口。在CNV上升沿，该器件对IN+与IN-之间的模拟输入电压差进行采样，范围从0V至REF。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。功耗和吞吐速率呈线性变化关系。SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连接到一条三线式总线上，并提供可选的繁忙指示。采用独立电源VIO时，它与1.8V、2.5V、3V和5V逻辑兼容。本芯片与国外产品AD7980管脚兼容，可实现替代，芯片的功能结构框图如下图所示：

与国外同类产品对比
型号AD7980(ADI)MT7980
精度16位16位
转换速率1MSPS1MSPS
数据端口串行端口串行端口
功耗7mW(1MSPS)7mW(1MSPS)
SNDR91.25dB@10kHz91.25dB@10kHz
THD-110dB@10kHz-110dB@10kHz
封装形式QFN-10QFN-10
