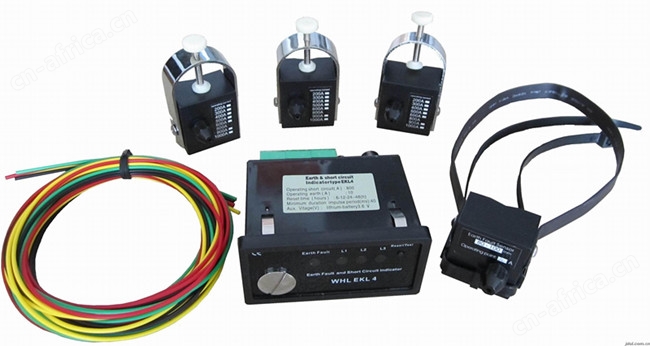

一、产品概述
面板型接地短路故障指示器ESE-C主要用于电力系统各种SF6环网柜、高压开关柜及电缆分支箱中，能准确可靠的检测电网发生故障的区段和故障类型，使用电缆断路器接地故障指示器，是一种高效的查找电缆故障的方法，是提高配电网运行水平和事故处理效率的一条有效途径。其设计采用电磁感应、光电转化、信号光纤传输及单片机控制等技术使故障报警具有高准确和强力；设有远传输出断口，适合配电网自动化；设有电池低电量报警指示；低压耗设计，高容量锂电池供电，电池工作寿命长（大于8年）；外部结构采用锁扣卡装设计，整机装卸简单方便。

二、使用线路
用于6-35KV架空裸导线、绝缘导线
专用于6-35KV电缆线路

三、安装位置
安装在长线路的中段和分支入口处：可指示线路故障区段及故障分支。
安装在变电站出口：可判断是站内或站外故障。
安装在用户配变高压进线处：可判明故障是否由用户原因造成。
安装在电缆与架空线连接处：可区分故障是否在电缆段。

四、产品功能特点
1、短路报警指示：短路故障用三个LED指示灯分相指示。短路传感时颏检测供电线路中电流，当其值达到或超过短路电流启动报警整定值时（此值可根据用户要求出厂前整定），短路传感器发生报警信号，主机通过光纤接收到信号后，产生报警指示信号（指示灯快闪）。】
2、接地报警指示：接路故障用一个LED指示灯指示。当接地传感器检测到接地线路中电流达到或超过接地电流启动报警不足定值时（此值可根据用户要求出厂前整定），发了报警信号，主机通过电缆或光纤接收到此信号后，产生相应的报警指示信号（指示灯快闪）。
3、报警信息远传：面板主机可根据不懂报警指示信号驱动相应继电器动作，用以进行信号的远程传输。
4、自动复位：当指示器产生报警后，在整定的世间内，若无人工进行复位，指示器可自动进行复位。
5、测试及复位：当指示器产生报警且故障消除后（指示灯慢闪），此时可通过按下指示器主机面板上的按钮清除报警状态。在正常状态（无报警信号），可按偏住前面板的按钮并保持1秒，面板上的短路、接地报警指示灯闪烁，故障远传继电器吸合，说明工作状态正常，在变成慢闪后（2秒后），再按此钮可恢复成常态。


：

：
