一、产品概述

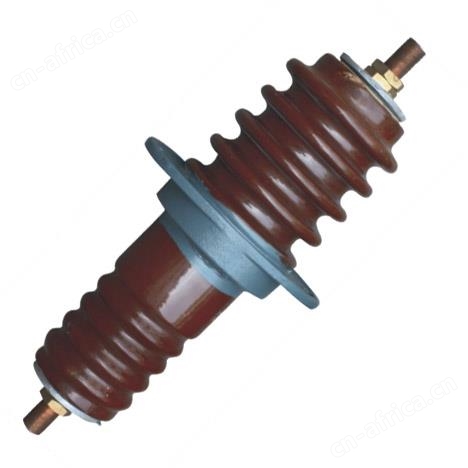

CB-20KV户内铜排陶瓷穿墙套管（以下简称套管）适用于额定电压（10~35KV），频率（15~60Hz）的三相交流系统电站和变电所配电装置上，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。

二、使用条件
A、户内套管
1、环境温度不高于+40℃，不低于-40℃；
2、海拔高度不超过1000m；
3、相对湿度月平均值不大于90%；
4、周围空气应不受腐蚀性或可燃气体、 水蒸气等明显污秽；
5、无经常性剧烈振动；
B、户外套管
1、环境温度不高于+40℃，不低于-40℃；
2、海拔不超过1000m；
3、风速不超过34m/s；
4、 产品的使用环境的空气污秽程度，按GB/T5582分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；
5、无经常性的剧烈振动

二、户内铜排陶瓷穿墙套管产品特点
套管由瓷件、金属件、安装法兰和导电排（杆）等组成 。
三、用途及分类
穿墙瓷套管用于电站和变电所配电装置及高压电器，供电线穿过接地隔板、墙体或电器设备外壳，支持导电部分使之对地或外壳绝缘。
穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导导体穿墙瓷套管。
当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高而导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。
户内。户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。
穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

四、户内铜排陶瓷穿墙套管安装使用说明
1、穿墙瓷套管适用于工频交流额定电压40.5kv以下，安装电周围环境温度为-40℃~+40℃，海拔不超过1000m之电站及变电所配电装置。
2、户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。
3、穿墙瓷套管在运行中如产生局部放电现象时，应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象，如有应及时采取临时均压措施。
4、安装母线穿墙套管的墙孔应按其法兰加强筋**尺寸开孔。

：

：
