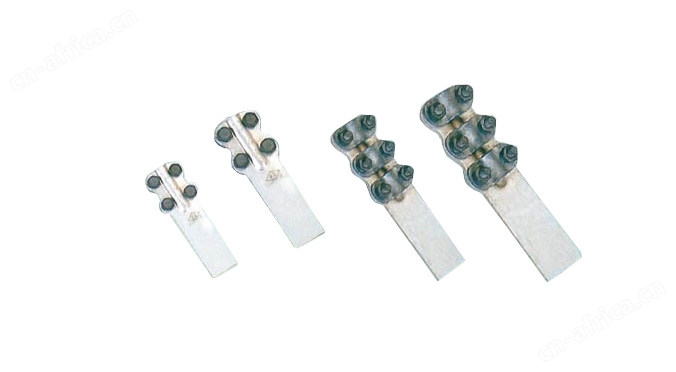

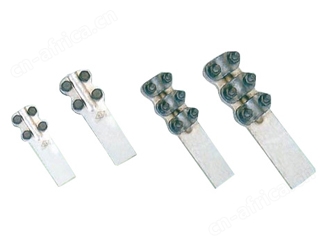

一、产品介绍
SL螺栓型铝设备线夹适用于变电母线引下线与电气设备（如变压器、断路器、隔离开关、空墙套管等）的出线端子接续。按照材料的不同出现端子分为铜质和铝质两大类。
二、产品特性
采用钎焊工艺，质地致密，强度高。避免了铸造工艺引起的内部疏松、砂眼、夹渣等缺陷引起的压接开裂、接触不良等事故分险。
：
：
：scshuyue
：
营业展厅地址：成都市万贯五金机电城C区9栋30-31号
SL系列螺栓型铝设备线夹参数及型号:
SL-A(B)铝设备线夹0°(30°)
| 型号 | 适用导线 | 主要尺寸(mm) | |||||
| D | L1 | A | L2 | B | L | ||
| / | SL-1 | 35~50 | 6 | 40 | 65 | 120 | 图1 |
| SL-2 | 70~95 | 6 | 40 | 80 | 136 | ||
| SL-1A(B) | SL-3 | 35~50 | 6 | 40 | 65 | 145 | |
| SL-2A(B) | SL-4 | 70~95 | 6 | 40 | 80 | 175 | |
| SL-2A(B)-63 | / | 8 | 63 | 80 | 185 | ||
| SL-2A(B)-80 | 8 | 80 | 80 | 185 | |||
| SL-2A(B)-100 | 10 | 100 | 80 | 205 | |||
| SL-3A(B) | SL-5 | 120~150 | 8 | 50 | 125 | 225 | 图2 |
| SL-3A(B)-63 | / | 8 | 63 | 125 | 239 | ||
| SL-3A(B)-80 | SL-7 | 8 | 80 | 125 | 239 | ||
| SL-3A(B)-100 | / | 10 | 100 | 125 | 260 | ||
| SL-4A(B) | SL-6 | 185~240 | 8 | 50 | 125 | 225 | |
| SL-4A(B)-63 | / | 8 | 63 | 125 | 239 | ||
| SL-4A(B)-80 | SL-8 | 8 | 80 | 125 | 239 | ||
| SL-4A(B)-100 | / | 10 | 100 | 125 | 260 | ||
| SL-5A(B) | / | 300~400 | 10 | 63 | 130 | 245 | |
| SL-5A(B)-80 | 10 | 100 | 130 | 245 | |||
| SL-5A(B)-100 | 10 | 100 | 130 | 260 | |||
| SL-6A(B)-100 | / | 500~630 | 10 | 100 | 160 | 320 | |
| SL-6A(B)-125 | 12 | 125 | 160 | 320 | |||
| 型号 | 适用导线截面(mm2) | 螺栓数量 | 主要尺寸(mm) | |||
| A | B | L1 | L2 | |||
| SL-1D | 35~50 | 4 | 6 | 40 | 65 | 65 |
| SL-2D | 70~95 | 4 | 6 | 40 | 80 | 80 |
| SL-3D | 120~150 | 6 | 8 | 50 | 85 | 125 |
| SL-4D | 185~240 | 6 | 8 | 50 | 85 | 125 |
注：
1、附加字母A表示0°;B表示30°;D表示90°；
2、线夹本体为铝制件,SL-5、SL-6压盖为铝制件，其余规格压盖与紧固件为热镀锌钢制件。
