一、产品特点
一次电流5A～5000A，二次电流5A，规格齐全，全面覆盖0.2级、0.5级及1级三个准确度等级；所用铁芯经过高真空热处理，性能优良，精度稳定；外壳采用高抗冲阻燃ABS材料制成，具有良好的安全性能，造型美观；安装方便，可采用弯片固定，压盘固定；结构：穿孔式（圆、方孔），弯片、单片压盘安装方式性能符合GB1208-1997《电流互感器》技术标准。

二、适用范围
LMZ1-0.5TH LMZJ1-0.5TH LMZ3-0.5TH电流互感器为母线式、浇注绝缘、户内型电流互感器，适用于额定频率为50HZ，电压为0.5KV及以下的交流线路中，作为测量电流、电能及继电保护之用。

三、标准与认证
国家标准：GB 1208-2006；认证证书：CMC浙制

四、结构特征
本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；
中间窗口供母线穿绕使用，下部有底座，供固定安装之用；
本型互感器外部为不饱和树脂绝缘浇注而成。

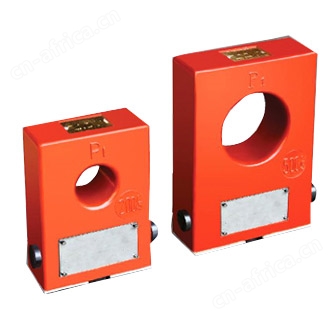

LMZ1-0.5TH LMZJ1-0.5TH LMZ3-0.5TH电流互感器
五、主要技术参数
准确级：0.5级
额定电压：0.66KV
额定一次电流：5-3000A
额定二次电流：5A
额定负荷：（见表1）
允许在110%额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象。

六、使用环境条件
LMZ1-0.5TH LMZJ1-0.5TH LMZ3-0.5TH主要场所：户外
环境温度：-5～+40℃
环境湿度：相对湿度不大于80%
海拔：不超过1000m
大气条件：无严重影响互感器绝缘的污秽及侵蚀性和爆炸性介质。

：

：scshuyue

：

营业展厅地址：成都市万贯五金机电城C区9栋30-31号

LMZ1-0.5/TH型电流互感器额定负额表：

型号	额定一次电流（A）	额定安匝数	额定第二次输出（VA）
			0.2	0.5S	0.5	1
LMZ1-0.5TH	5,10,20,25,50,100	100	--	--	5	7.5
	15,30,75,150	150		5
	40	120
	200	200
	250	250
	300	300	5
	400	400
LMZJ1-0.5TH	500	500	5	5	10	15
	600	600	10	10
	750	750
	800	800
	1000	1000
	1200~1600	1200~1600
	2000	200
