一、产品概述
LZZBJ9-AG A1G A2G型电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率为50Hz额定电压为10KV及以下的电力系统中作继电保护或测量用，其中LZZBJ9-10AG A1G A2G装于置式开关柜或其他形式开关柜中。

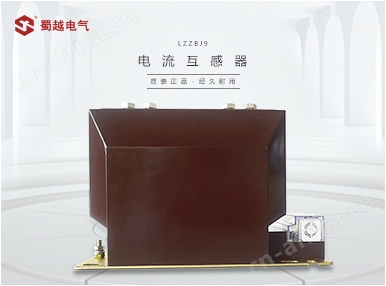

LZZBJ9-AG A1G A2G电流互感器
二、结构特点
本型电流互感器为支柱式结构，采用环氧树脂全封闭浇注，耐污染及耐潮湿，也适用于热带地区，互感器不需要特别的维护，只需要定期清除表面污物。由于电流互感器采用环氧树脂全封闭浇注，尺寸小、重量轻。适宜于任何位置、任意方向安装。

三、技术参数
额定绝缘水平：12/42/75KV；
负荷的功率因素：COSΦ=0.8(滞后)；
额定二次电流：5A或1A;
污秽等级：Ⅱ级；
产品标准：GB1208-2006;

：

：scshuyue

：

营业展厅地址：成都市万贯五金机电城C区9栋30-31号

LZZBJ9-AG A1G A2G电流互感器产品参数：

型号	LZZBJ9-10AG、A1G							LZZBJ9-A2G
规格	准确级组合	额定二次输出（VA）				1秒热电流KA	动稳定电流KA	准确级组合	额定二次输出（VA）				1秒热电流KA	动稳定电流KA
		0.2 0.2S	0.5 0.5S	10P10	10P15				0.20.2S	0.50.5S	10P10	10P15
5/5	0.2S/10P 0.2/10P 0.2S/0.5 0.2/0.5 0.5S/10P 0.5/10	10	10	15	10	2	5	0.2S/10P 0.2/10P 0.2S/0.5 0.2/0.5 0.5S/10P 0.5/10	10	20	20	20	0.5	1.25
10/5						4	10						1	2.5
15/5						6	15						1.5	3.75
20/5						8	20						2	5
30/5						12	30						3	7.5
40/5						16	40						4	10
50/5						20	50						5	12.5
75/5						32	90						7.5	18.75
100/5						45	112.5						21	52.5
150/5													31.5	80
200/5
300/5					15								45	112.5
400/5
500/5												15	63	130
600/5						63	130
800/5												20
1000/5										30			80	160
1200/5						80	160						100	160
1500/5									30	40		30
2000/5										60	30
2500/5
3000/5
3150/5

LZZBJ9-AG A1G A2G电流互感器器复变比型：

型号	LZZBJ9-10A1G				LZZBJ9-10A2G
规格	准确级组合	相应额定输出（VA）	1秒热电流（KA）	动稳定电流（KA）	准确级组合	相应额定输出（VA）	1秒热电流（KA）	动稳定电流（KA）
10-15-20/5	0.2S/0.2S/10P10 0.2/0.2/10P10 0.5/0.2/10P10 0.5/10.5/10P10 0.5S/0.5S/10P10	10/15/15 10/15/15 10/15/15 10/15/15 10/15/15	2.7	4.5	0.2S/0.2S/10P10 0.2/0.2/10P10 0.5/0.2/10P10 0.5/10.5/10P10 0.5S/0.5S/10P10	10/15/20 10/15/20 10/15/20 10/15/20 10/15/20	0.5	1.25
15-20-30/5			4.2	6.6			1	2.5
20-30-40/5			6	9			1.5	3.75
30-40-50/5			9	11.5			2	5
40-50-75/5			11.3	16.5			3	7.5
50-75-100/5			16.8	22			4	10
75-100-150/5			24	33			5	12.5
100-150-200/5			33.6	45			7.5	18.75
150-200-300/5			45	63			21	52.5
200-300-400/5			45	80			31.5	80
300-400-500/5			45	100			45	112.5
400-500-600/5	0.5/0.2/10P10 0.5/0.5/10P10 0.2S/0.2S/10P10 0.5S/0.5S/10P10 0.5/0.2/10P10	15/20/25 15/20/25 15/20/25 15/20/25 15/20/25	80	130			63	130
500-600-800/5							63	130
800-1000-1200/5							80	160
1200-1500-2000/5							100	160
1500-2000-2500/5							100	160
2000-2500-3000/5							100	160
