一、产品概述

本型电流互感器为环氧树脂浇注绝缘全封闭式产品，适用于额定电压10KV及以下，额定频率为50Hz或60Hz的户内线路及设备中作电流，电能测量和继电保护使用。本型互感器具有体积小、重量轻、绝缘性能*、精度高、动热稳定数倍高等特点。并且还可以根据用户需要制成各种特殊规格产品、灵活性强。符合IEC44和GB1208-2006《电流互感器》标准。

二、结构简介

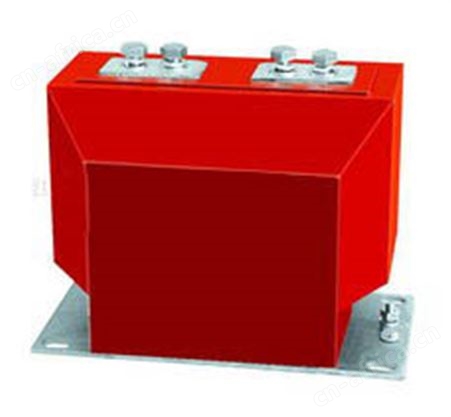

LZZBS-10型电流互感器为全封闭式结构。铁芯采用优质的导磁材料。一、二次绕组及铁芯均浇注体下部。组为计量绕组（0.2S、0.2级），标志为1S1、1S2；第二组为监控绕组（0.5级）。标志为2S1、2S2；第三组为保护绕组（10P级）。标志为3S1、3S2.同时二次绕组可带抽头。如果客户需要。可任意改变准确级组合。互感器为减极性。互感器底部安装了地板并配有4只Φ12的铜嵌件为安装孔。

三、技术参数
1、额定绝缘水平：12/42/75KV;
2、负荷的功率因素：COSφ=0.8(滞后)
3、额定二次电流：5A或1A
4、表面爬电距离：260mm
5、局部放电水平符合GB1208-2006《电流互感器》标准
6、额定一次电流、准确级组合、额定输出及额定功、热稳定电见下表



：

：
