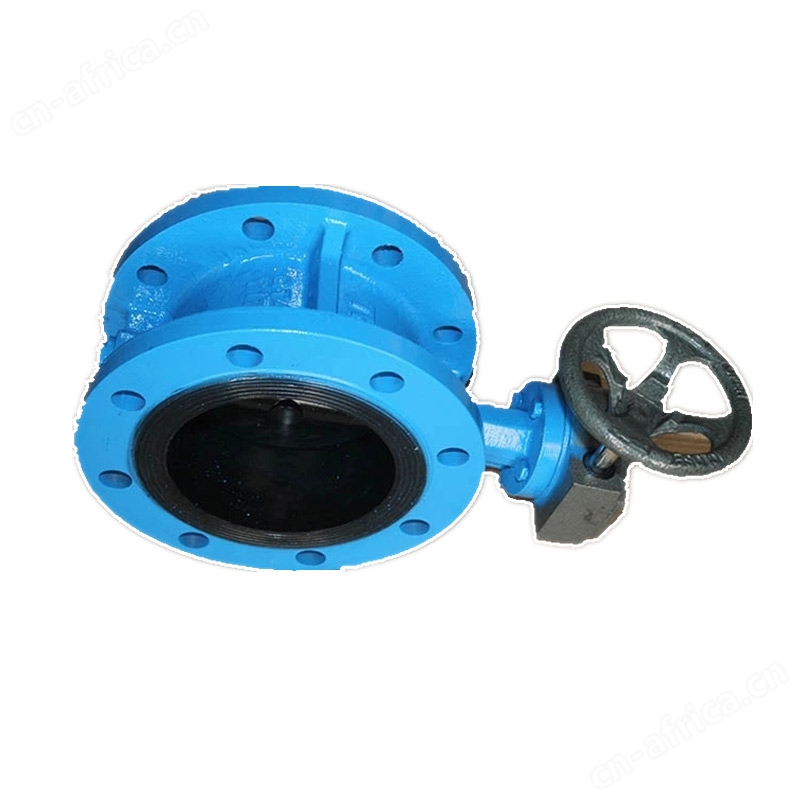

D341J-10蜗轮法兰式全衬胶蝶阀阀 轴的密封由蝶板与阀座之间的旋转面加橡胶来控制，采用带有橡胶密封表面和橡胶包衬蝶板，保证阀轴不与腔内流体介质接触，严密的密封性能，超长的使用寿命， 可作快速切断或调节流量之用，适用于要求可靠密封和良好调节特性的场合。D341J-10蜗轮法兰式全衬胶蝶阀用于温度≤85℃，公称压力≤1.6MPa 的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
1、设计新颖、合理、结构，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
| D341J-10蜗轮法兰式全衬胶蝶阀主要技术参数 | ||||
| 公称通径 | DN（mm） | 50～2000 | ||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
|
| 密封试验 | 0.66 | 1.1 | 1.76 |
|
| 气密封试验 | 0.6 | 0.6 | 0.6 |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
| D341J-10蜗轮法兰式全衬胶蝶阀主要零件的材质 | |
| 零件名称 | 材料 |
| 阀体 | 铸铁、球墨铸铁、碳钢、不锈钢、碳钢包覆橡胶或氟塑料 |
| 蝶板 | 铸铁、球墨铸铁、碳钢、不锈钢、碳钢包覆橡胶或氟塑料 |
| 密封圈 | 铸铁、球墨铸铁、碳钢、不锈钢、碳钢包覆橡胶或氟塑料 |
| 阀杆 | 碳钢镀镍磷、不锈钢 |
| 填料 | 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
| D341J-10蜗轮法兰式全衬胶蝶阀密封材料选用和适用温度 | ||||||
| 材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 |
| 代号 | X或or J | XA或or JA | XB或or JB | XC、JC或or F | XD或or JD | XE或or JE |
| 耐zui高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐zui低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 适用工作温度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |

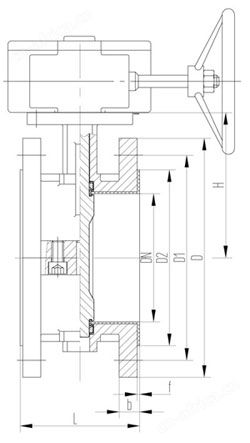

| D341J-10蜗轮法兰式全衬胶蝶阀主要外形连接尺寸(mm) | ||||||||
| 公称通径 | L | D | D1 | D2 | b | f | z-φd | H |
| 50 | 108 | 160 | 125 | 99 | 16 | 3 | 4-φ18 | 112 |
| 65 | 112 | 180 | 145 | 118 | 18 | 3 | 4-φ18 | 122 |
| 80 | 114 | 195 | 160 | 132 | 18 | 3 | 4-φ18 | 129 |
| 100 | 127 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 142 |
| 125 | 140 | 245 | 210 | 184 | 22 | 3 | 8-φ18 | 157 |
| 150 | 140 | 280 | 240 | 210 | 22 | 3 | 8-φ23 | 170 |
