当前位置：上欧阀门有限公司>>蝶阀系列>> D73H、D43H对夹式硬密封手动蝶阀PN10～PN25

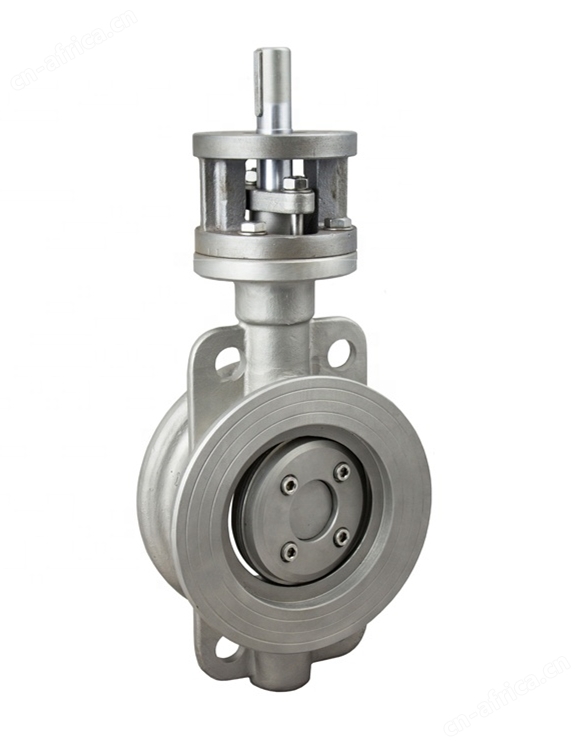

D73H、D43H对夹式硬密封手动蝶阀PN10～PN25

D73H、D43H对夹式硬密封手动蝶阀PN10～PN25

产品二维码
参  考  价:面议
具体成交价以合同协议为准
  • 产品型号：
  • 品牌：
  • 产品类别：执行机构
  • 所在地：
  • 信息完整度：
  • 样本：
  • 更新时间：2023-10-23 18:22:08
  • 浏览次数：6
在线询价 查看联系电话 收藏产品 进入展台
收藏
举报

联系我时，请告知来自 中非贸易网

索取相关资料

上欧阀门有限公司

其他

  • 经营模式：其他
  • 商铺产品：1163条
  • 所在地区：
  • 注册时间：2017-06-09
  • 最近登录：2023-10-22
  • 联系人：

产品分类品牌分类

显示全部分类
产品简介

D73H对夹式硬密封手动蝶阀PN10～PN25安装在石油、化工、食品、医药、轻纺、造纸、水电、船舶、供排水、冶炼等系统中，在一切具有腐蚀性、非腐蚀性的气体、液体、半流体及固体粉未管线和容器上作为调节和截流使用。

详情介绍
产品说明

D73H对夹式硬密封手动蝶阀PN10～PN25安装在石油、化工、食品、医药、轻纺、造纸、水电、船舶、供排水、冶炼等系统中，在一切具有腐蚀性、非腐蚀性的气体、液体、半流体及固体粉未管线和容器上作为调节和截流使用，可在任意位置安装。

连接尺寸
D73H、D43H对夹式硬密封手动蝶阀PN10～PN25外形尺寸
公称通径 结构长度标准值 外形尺寸（参考值） 法兰尺寸和螺栓孔尺寸（标准值) 参考重量
1.0MPa 1.6MPa 2.5MPa
毫米 英寸 L2 H H1 D1 Z-d a D1 Z-d a D1 Z-d a
50 2 43 265 330 250 125 4-18 90° 125 4-18 90° 125 4-18 90° 8
65 21/2 46 265 362 267 145 4-18 90° 145 4-18 90° 145 4-18 90° 9
80 3 49 320 375 275 160 8-18 45° 160 8-18 45° 160 8-18 45° 11
100 4 56 320 410 295 180 8-18 45° 180 8-18 45° 190 8-22 45° 13
125 5 64 340 425 305 210 8-18 45° 210 8-18 45° 220 8-26 45° 22
150 6 70 390 465 320 240 8-22 45° 240 8-22 45° 250 8-26 45° 24



D43H对夹式硬密封手动蝶阀PN10～PN25外形尺寸
公称通径 结构长度标准值 外形尺寸（参考值） 法兰尺寸和螺栓孔尺寸（标准值) 参考重量
1.0MPa 1.6MPa 2.5MPa
毫米 英寸 L L2 H H1 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d (kg)
50 2 108 265 325 240 165 125 99 4-18 165 125 99 4-18 165 125 99 4-18 14
65 21/2 112 265 340 250 185 145 118 4-18 185 145 118 4-18 185 145 118 4-18 17
80 3 114 320 355 255 200 160 132 8-18 200 160 132 8-18 200 160 132 8-18 20
100 4 127 320 400 275 220 180 156 8-18 220 180 156 8-18 235 190 156 8-22 22
125 5 140 340 435 300 250 210 184 8-18 250 210 184 8-18 270 220 184 8-26 37
150 6 140 390 455 310 285 240 211 8-22 285 240 211 8-22 300 250 211 8-26 43

结构图


注意事项
