20千瓦离网系统

详情方案请咨询：张经理

离网光伏发电系统设计：

1.根据负载大小和类型，是单相220V还是三相380V，确定离网逆变器，额定功率大小。

2.根据负载需要储能电池放电时长，确定储能电池大小（譬如存储多少kwh）

3.根据负载耗电量（多少度电）和当地日照情况，选择多大功率的板子。

4.根据光伏板大小和蓄电池电压选择对应的充电控制器大小。

5.支架线缆等等（屋顶 地面可选配）

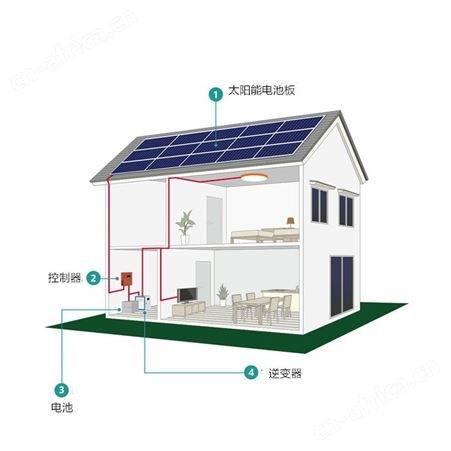

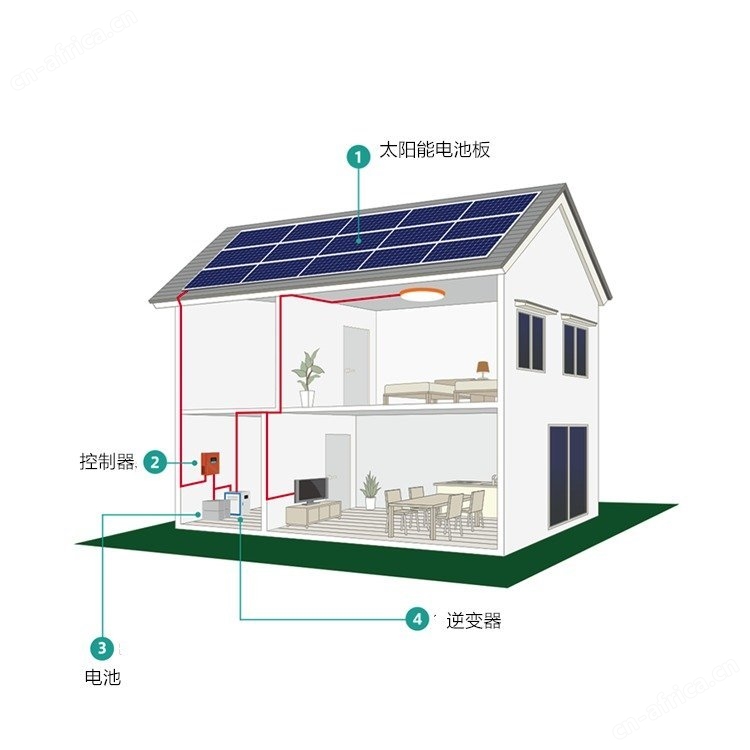

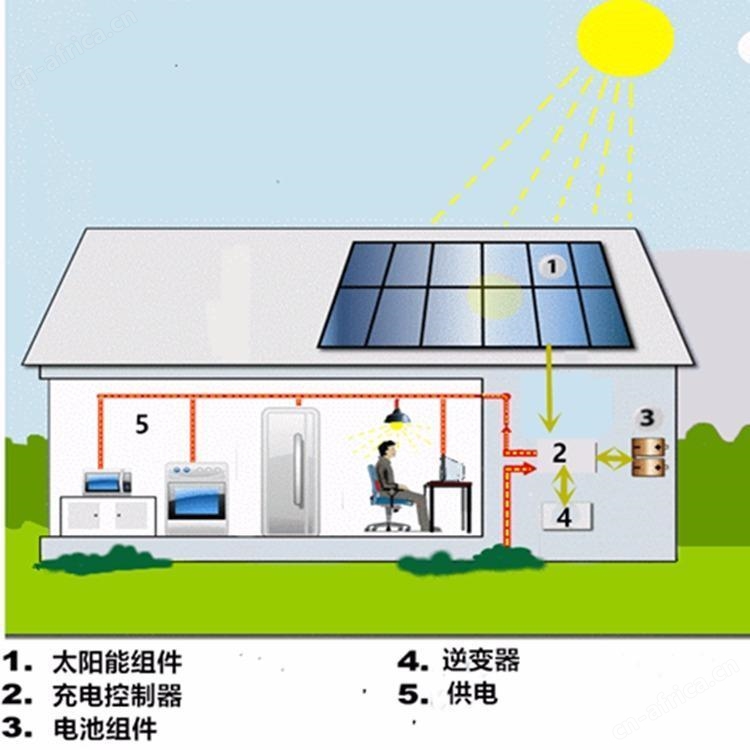

系统运作示意图：

离网系统（无需使用）可以代替并网系统，无需与电网连接，

直接将太阳能转化为电能后存储入电池组件备用，

为了能够确保始终可以用电，需要配备并网系统不需要的电池组件，

但电池组件的使用寿命极长，非人为损害情况下，15年后才需要更换。

应用场景：住宅用、商业用途、工业用途

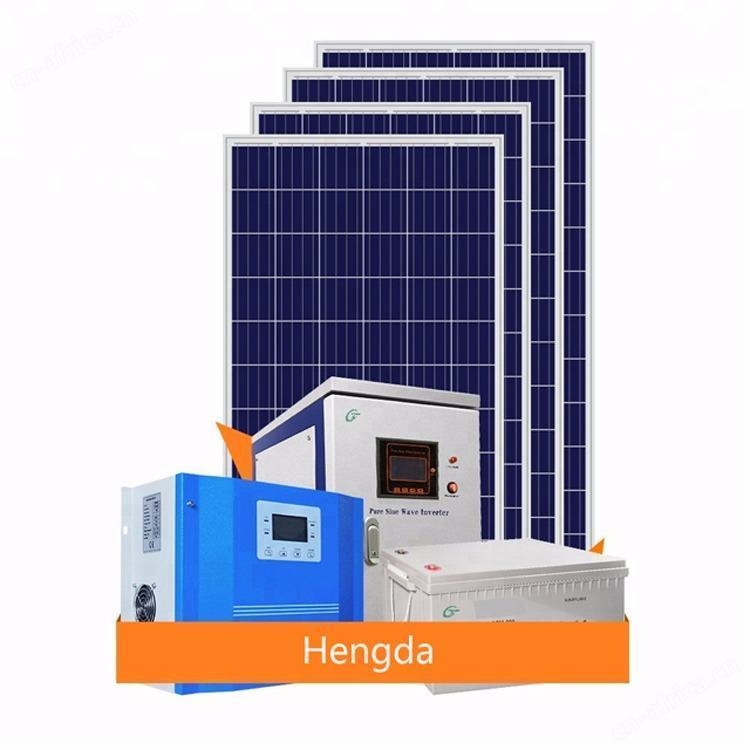

系统配置

配置说明：

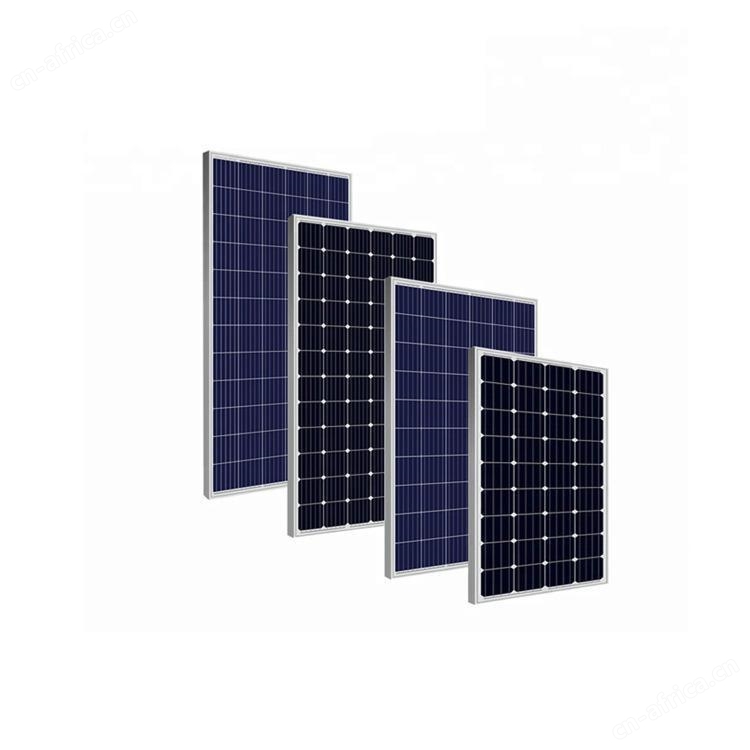

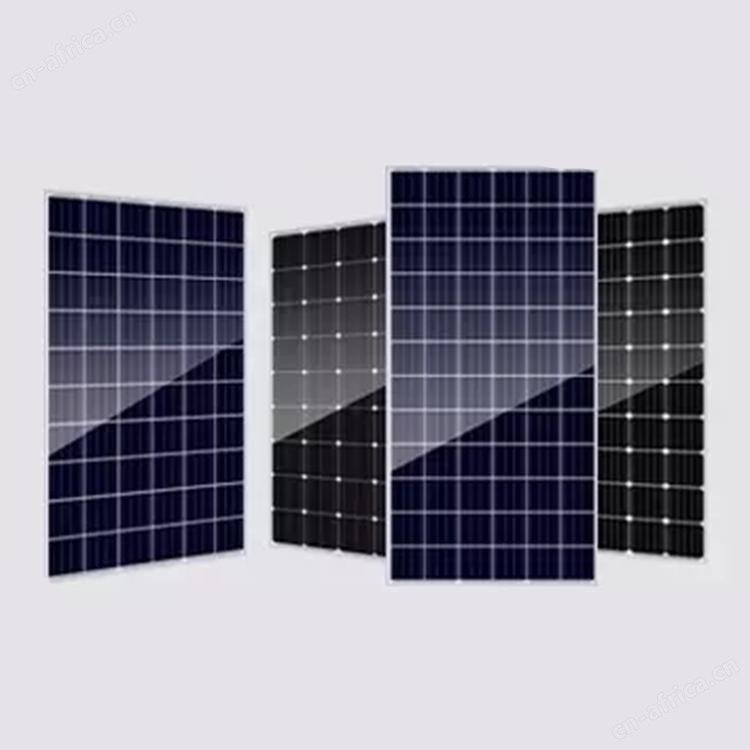

太阳能电池板

25年使用寿命， 转换效率为20%

抗反射，抗反光，能够抵抗灰尘污垢导致的转换率损失

优异的抗机械负载性

耐PID，高耐盐和耐氨性

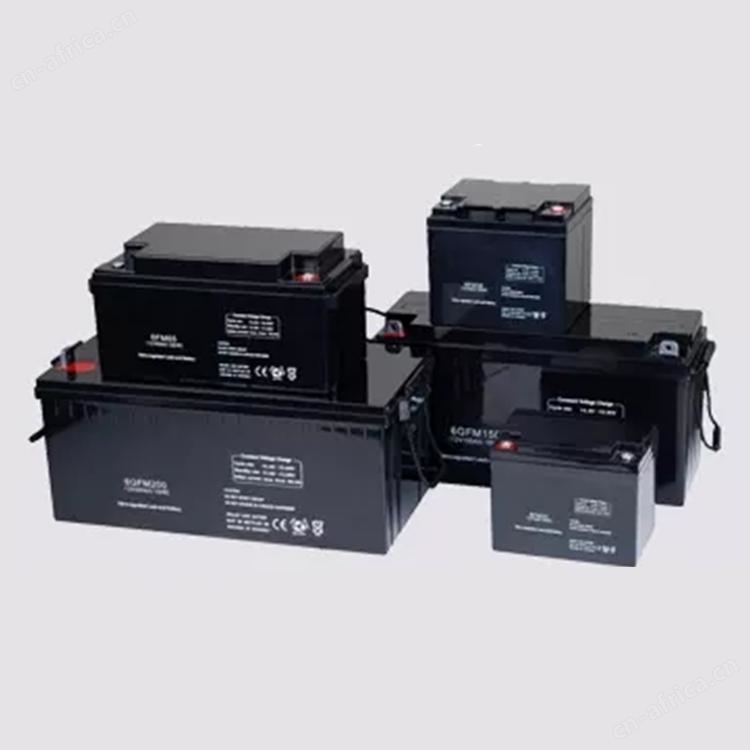

电池组

铅酸电池或者·锂电池

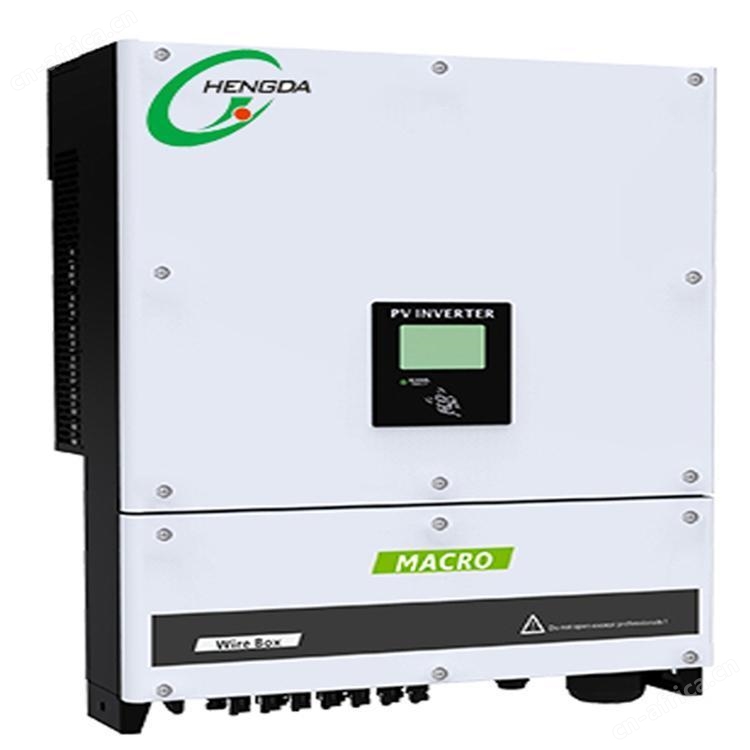

逆控一体机

输出电压范围（VAC）：逆变模式110V / 220V / 230V / 240V±2％

市电输出电压范围：恒压输出220VAC±10％110VAC±10％

输出波形：纯正弦波

效率：90％

单项/三项可选

防护类型：太阳能电池，抗充电保护，电池开路保护，电池反接保护

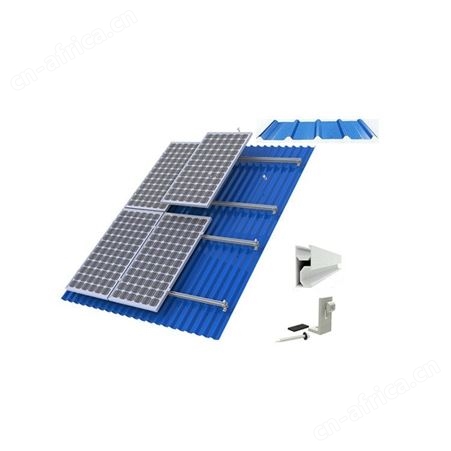

支架

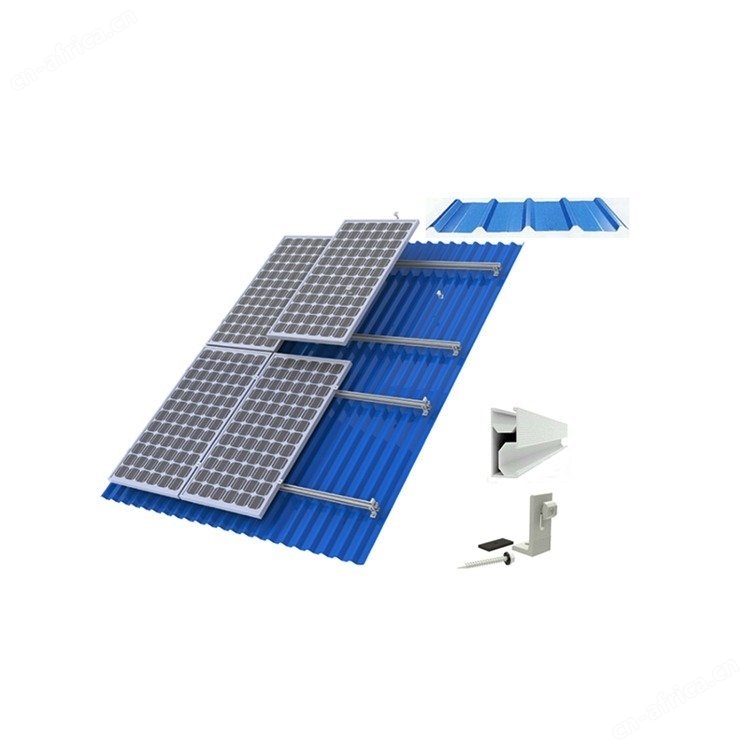

>住宅屋顶（斜屋顶）

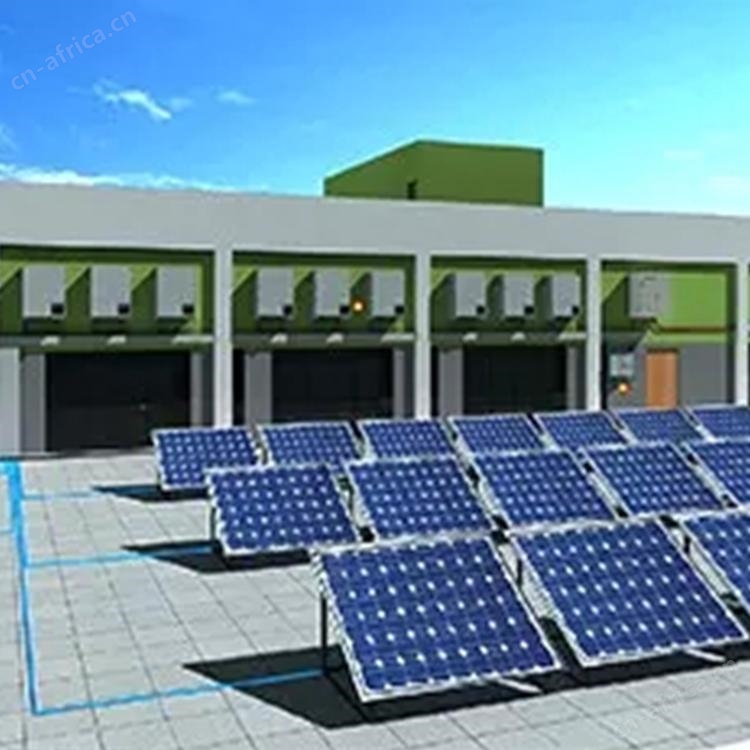

>商业屋顶（平屋顶和车间屋顶）

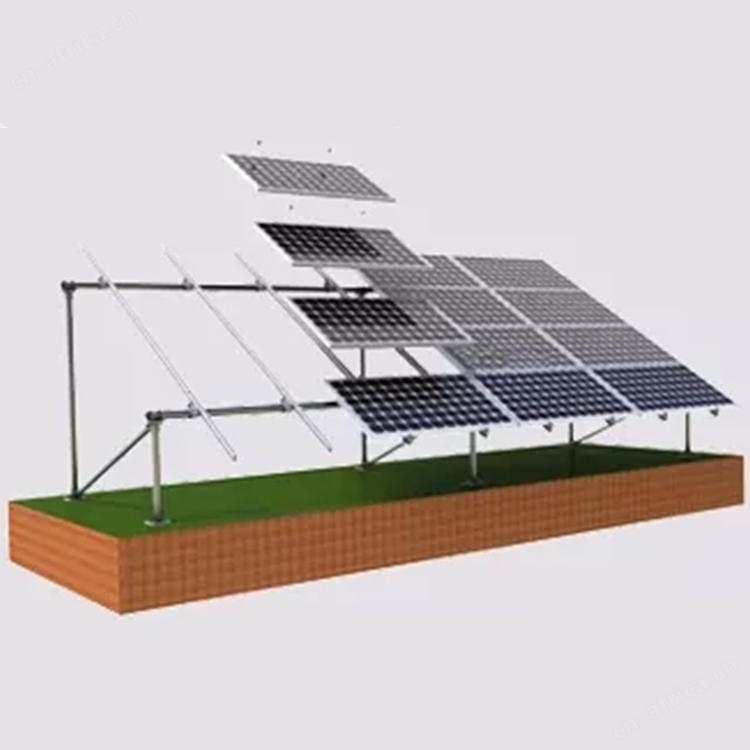

>地面太阳能支架系统

>垂直墙太阳能支架系统

>全铝结构太阳能支架系统

>停车场太阳能支架系统。

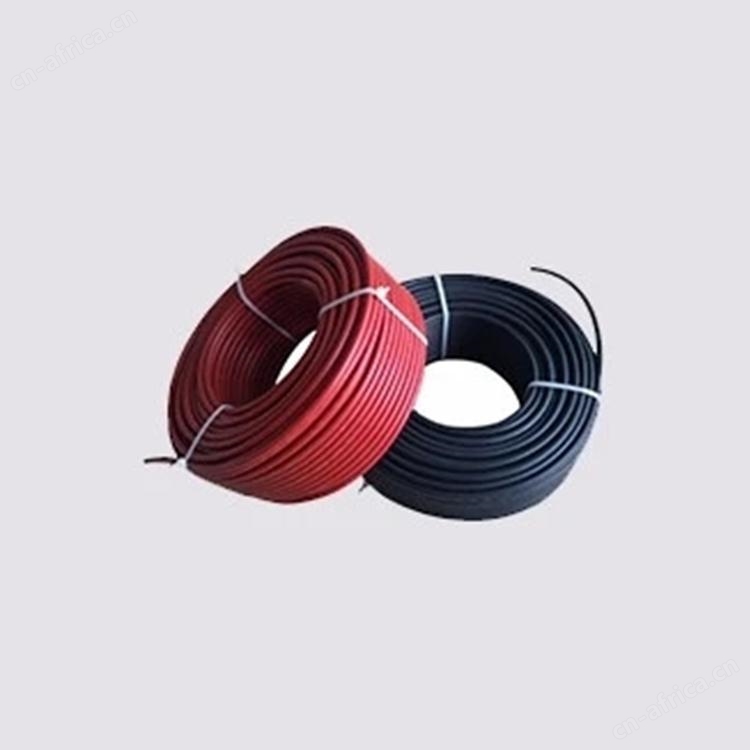

光伏电缆

>光伏电缆4mm2 6mm2

>交流电缆

>直流开关

>交流断路器

> AC / DC组合箱

包装：
