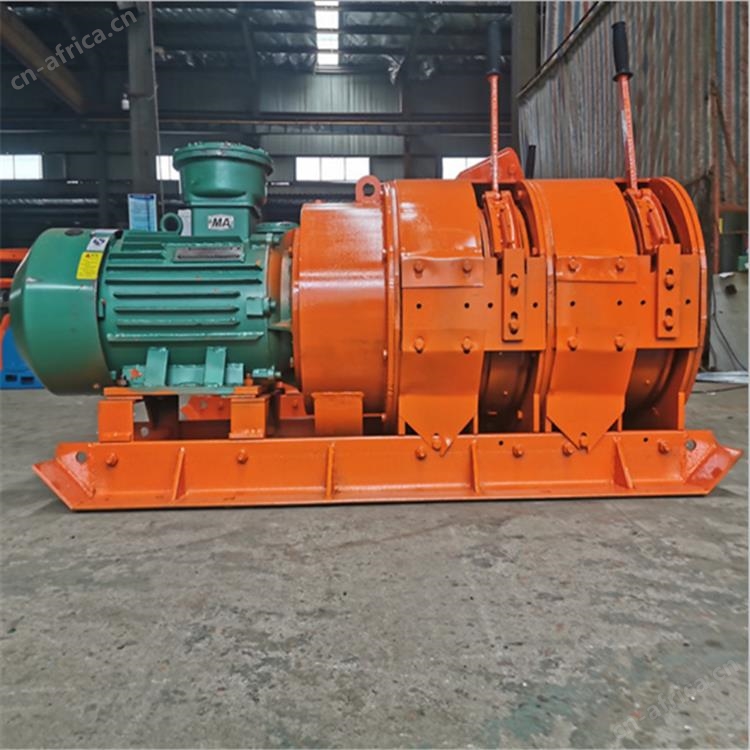

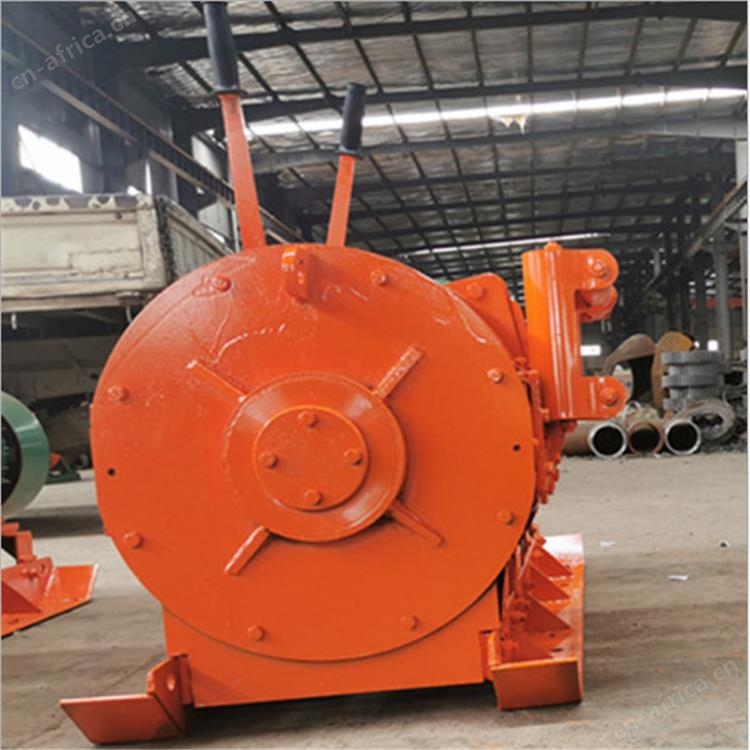

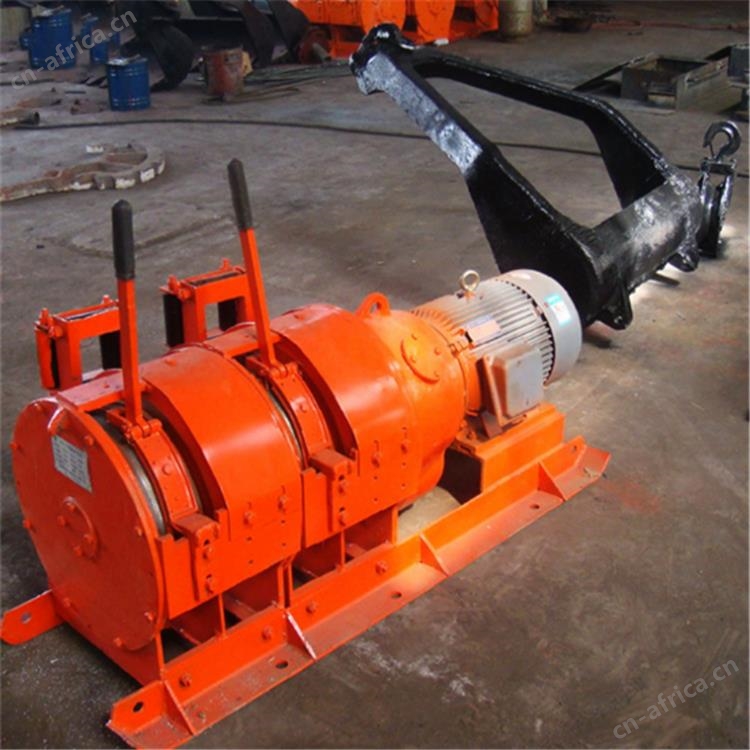

2JP15耙矿绞车有减速装置、主卷筒、副卷筒、操纵装置、钢绳导向装置和电动机组成。这些部件分别装在壳体内外，壳体是一个具有较好钢性的部件，既起保 护、支撑作用，又承受全部载荷。它用螺栓固定在与基础相连的二根滑道上。双筒绞车有一个主卷筒（装在右侧，即靠近电动机的一侧），一个副卷筒（装在左 侧）。三筒绞车有一个主卷筒（装在中间），二个副卷筒（装在左边和右边），三筒绞车也可以装二个主卷筒（装在右侧和中间），一个副卷筒（装在左侧），每一个卷筒都相应有一个操纵装置和一个钢绳导向装置。

　　2JP15耙矿绞车型号意义

　　2JPB-15L

　　2——卷筒个数

　　J——卷扬机类

　　P——耙矿绞车

　　B——隔离，非隔离爆不标记

　　15——电动机功率；KW

　　L——远距离操纵，手动操纵不标记。

　　型号示例：2PJB15表示电动机功率为15KW的隔爆型双筒耙矿绞车。

　　2JP15耙矿绞车技术参数

　　主钢丝绳平均拉力不少于KN：14

　　均速度±5% m/s： 主钢丝绳：1.1 副钢丝绳：1.5

　　钢丝绳直径mm： 主钢丝绳：12.5 副钢丝绳：11.0

　　卷筒： 直径mm：225 轮缘直径mm：435 宽度mm ：125

　　容绳量： 主卷筒m：80 副卷筒m：100

　　电动机： 型号：YB160L-4 功率KW：15 转速r/min：1460
