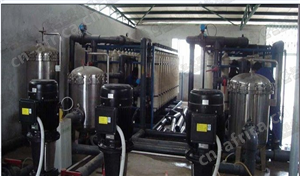

洗浴水→格栅→调节池→提升泵→生物反应器→循环泵→精密过滤器→膜分离装置→中间水箱→增压泵→活性炭过滤器→加药机→精密过滤器→反渗透装置→药片投放机→储水罐

洗浴污水经格栅进入调节池后经提升泵进入生物反应器，开启曝气机充氧，生物反应器出水经循环泵进入中空超滤膜分离处理单元，浓水返回调节池，膜分离的产水进入储水箱，在经增压泵打入反渗透装置，通过反渗透分离处理，产生净水，浓水一部分循环回膜生物反应器再处理，一部分排除。

调节池采用钢筋混凝土结构为宜，其容积建议为8m3-10m3。

膜生物反应器(Membrane Bioreactor,简称MBR)技术，是生物处理技术与膜分离技术相结合的一种新工艺，取代了传统工艺中的二沉淀，它即可以效率高地进行固液分离，获得直接使用的稳定中水，又可在生物池内维持高浓度的微生物量，工艺剩余污泥少，极有效地去除氨氮，细菌和病毒等。

膜生物反应器中采用中空超滤膜装置。超滤技术是一种广泛用于水的净化，溶液分离、浓缩，以及从废水中提取有用物质，废水净化再利用领域的。特点是使用过程简单，不需加热，能源节约，低压运行，装置占地面积小。中空纤维超滤膜是超滤技术中较为成熟与*的一种形式。中空纤维外径?0.5-2.0nm，内径?0.3-1.4nm，中空纤维管壁上布满微孔，孔径以能截留物质的分子量表达，截留分子量可达几千至几十万。其操作压力要求在0.05~0.15MPa，工作温度在5 ~ 45℃。

反渗透装置由高压泵、反渗透膜组件、水流量表、在线电导率测试仪、膜输入、输出端压力表等组成。产水及废水流量，在线电导率、膜的工作压力都可由控制板上的仪表监视。高压泵、膜组件是本装置的重要组成部分。

高压泵将膜生物反应器处理出的水再次加压, 以增强反渗透膜的水流量和膜的清除率, 通常在4.83-20.69Kgf/cm2范围内。常常采用旋转式的叶片泵。该泵采用不锈钢或经碳化处理的材料制造, 因此, 它们适用于浸泡化学液体中, 供给反渗透膜和水处理系统中。高压泵因需用水来冷却和起润滑作用, 所以在反渗透膜工作时, 供水需要充足并且不要让空气进入反渗透膜装置的管道中, 否则高压泵在数秒内就有被损坏的可能。在较大排水压力情况开动泵也将缩短泵和电机寿命。

污染清洗
