◆产品特征
一 直控式比例方向阀，带有位移电气反馈和集成式放大板 ( OSE ) （对于型号 4WREE )；
一 对流量方向和大小的闭环控制；
一 阀的控制通过带中心螺纹的比例电磁铁实现，线圈可单独拆卸；
一 用于底板安装：安装面按 ISO 440；1
底板按样本 RC 45052 （通径 6 ）或 RC 45054 （通径 10 ) ，单独定购；
一 控制阀芯由弹簧对中；
一 电控器；
· 4WREE
一 带电压输入或电流输入（ A 1 resp . FI ）的集成式放大板 ( OBE )；
· 4WRE （三位四通型号），单独定购：
一 数字式或模拟式放大器，欧洲卡制式；
一 模块化模拟放大器；
· 4WRE … A （二通四位型号），单独定购：
一 模块化模拟放大器；
◆功能说明
该二位四通和三位四通比例方向阀为直控，板式结构．由比例电磁铁操作，比例电磁铁带中心螺纹，线圈可
单独拆卸，电磁铁的控制可通过外置放大板（型号 4WRE ）或集成式放大板（型号 4WREE ）实现。
结构：
该阀主要由下列部分组成：
一 带安装底面的壳体；
一 带对中弹簧和弹簧座的控制阀芯；
一 带中心螺纹的电磁铁和极管；
一 位置传感器；
一 可选带集成式电控器；
一 通过 pg13.5可以机械零位调整 ，型号 4WREE 通过 pg7可以电气零位调整；

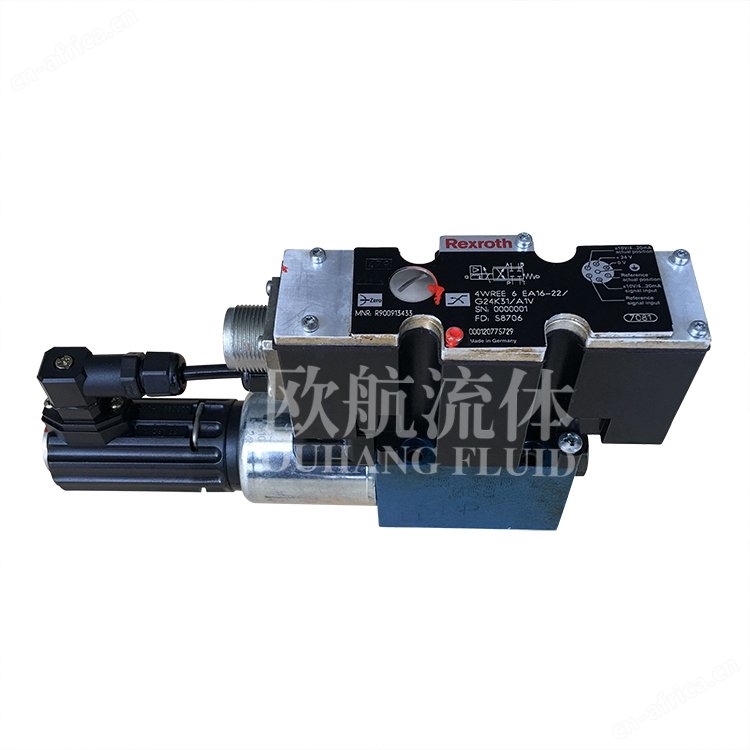

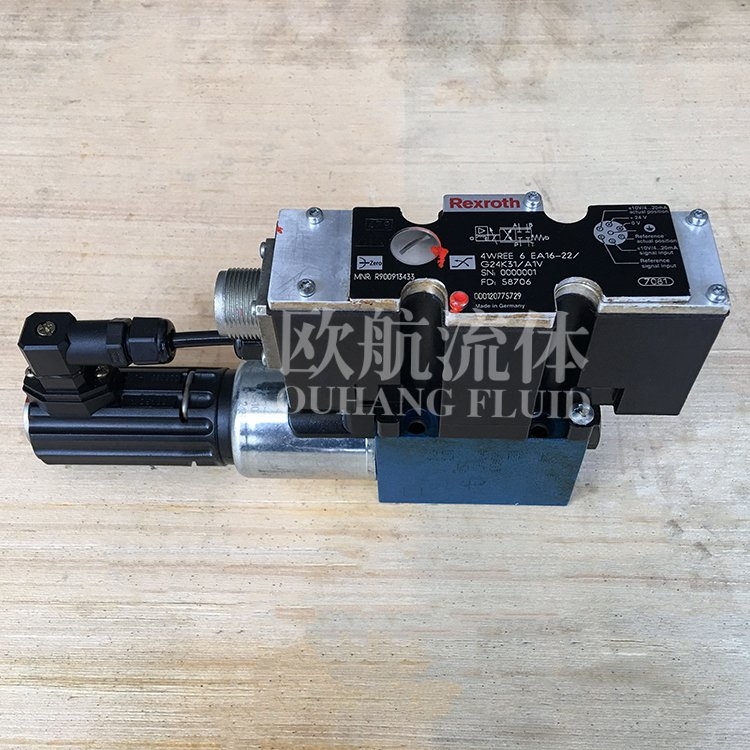

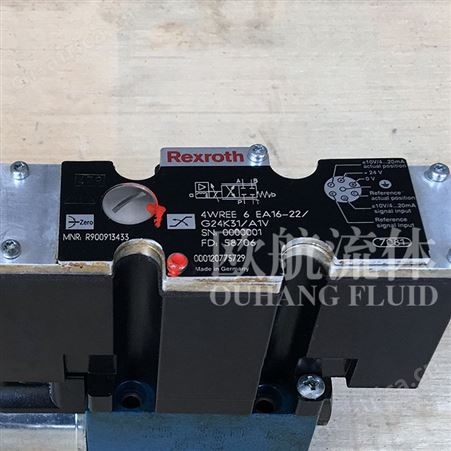

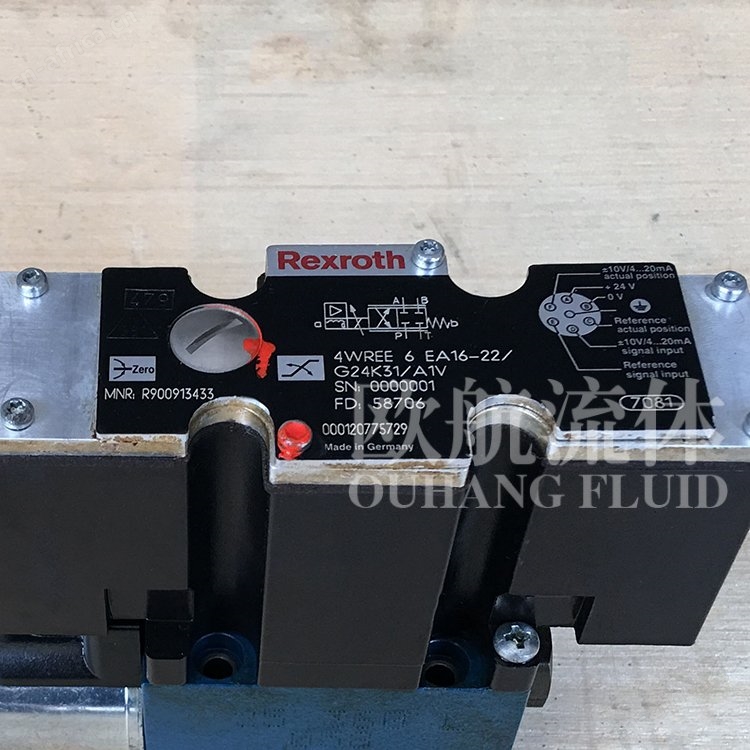

◆产品图片
◆技术参数
| 通径 | 6 | 10 |
| 安装位置 | 任意，建议优先水平安装 | |
| 储藏温度 ℃ | -20至+80 | |
| 使用环境 4WRE ℃ | -20至+70 | |
| 温度 4WREE ℃ | -20至+50 | |
| 重量 4WRE kg | 2.20 | 6.3 |
| 4WREE kg | 2.4 | 6.5 |
| 液压(在P=100bar,HLP46,﹠油=40℃±5℃时测得) | ||
| 工作压力 油口 A.B.P bar | 315 | |
| 油口 T bar | 210 | |
| 公称流量qv nom 在△p=1 0bar时 l/min | 8，16，32 | 25，50，75 |
| 允许流量 l/min | 80 | 180 |
| 油液 | 符合DIN 51524标准的矿物油（HL、HLP）,使用其他油液请咨询我公司 | |
| 油温 ℃ | -20至+80（优先选择+40至+50） | |
| 黏度范围 | 20至380（优先选择30至46） | |
| 油液允许的 污染等级，按ISO 4406(C) | 等级20/18/15 | |
| 滞环 % | ≤0.1 | |
| 反向间隔 % | ≤0.05 | |
| 反向灵敏度 % | ≤0.05 | |
| 零点位移会根据压力油 %/10K | 0.15 | |
| 温度和工作温度改变而变化 %/100bar | 0.1 | |
◆应用领域
公司致力服务于：橡胶、塑机、压铸、吹塑、陶瓷、冲压、造纸、冶金、电力、金属成型、建筑、油田、码
头、矿山机械等行业。
◆产品展示
◆产品包装与运输
为了确保产品在运输途中不受损，我们将根据产品体积选择使用高硬度的纸箱或木箱对产品进行包装，采用
泡沫防撞、木架固定等保护措施， 程度保障货品安全、无损的送达客户手中。

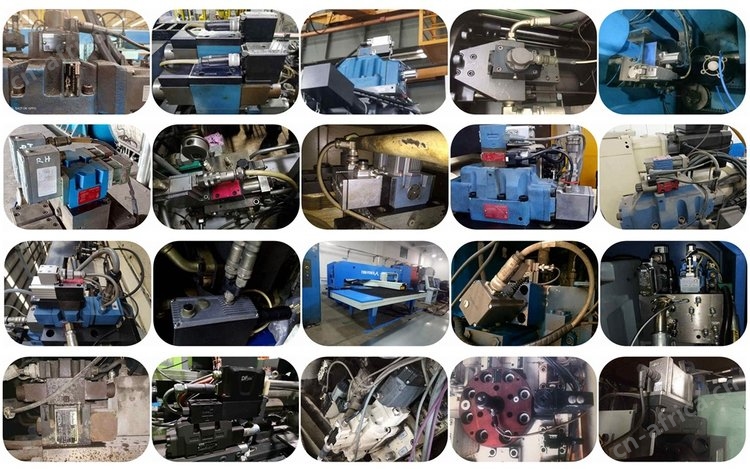

◆维修与测试
深圳市欧航流体动力有限公司主要从事进口液压泵、液压马达、比例伺服阀销售维修，拥有先进的
液压泵测试台及伺服阀动态、静态测试台。由的液压工程师主修，配备专业的液压工程师销售、维修团
队。下设进口液压泵、液压马达销售维修部“深圳市宝安区沙井鑫晖创液压器材行"。以及进口比例伺服阀销售维修
部“深圳市嘉航电液伺服阀技术有限公司"。长期致力服务于：橡胶、塑机、压铸、吹塑、陶瓷、冲压、造纸、
冶金、电力、金属成型、建筑、油田、码头、矿山机械等行业，是业界专业的流体技术、电液技术“4S"服务
商之一。
