◆产品特征

• 不带电气位置反馈，带外部电子元件的直动式比例方向阀
• 控制液压油的流向和流量
• 通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
• 用于底板安装：孔图按 ISO 4401
• 弹簧定中的控制滑板

◆产品说明

在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁

铁进行操作。线圈由外部控制电子元件进行控制。

设置：

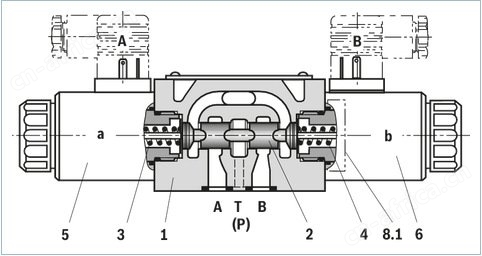

阀门的基本构成包括：

• 带连接面的壳体 (1)

• 带有压缩弹簧（3 和 4）的控制阀芯 (2)

• 带对中螺纹的线圈（5 和 6）

功能：

• 线圈（5 和 6）断电后，通过压缩弹簧（3 和 4）使控制阀芯 (2) 保持在中心位置

• 通过为比例电磁铁通电直接对控制阀芯 (2) 进行操作，例如控制线圈“b"(6)

• 将控制阀芯 (2) 与电气输入信号成比例地向左移动

• 通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接

• 关闭线圈 (6)

• 控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置

带两个阀芯位置的阀门（型号 4WRA A ）：

基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a"。它

配有带 NG 6 的保护塞 (8.1) 或带 NG10 的盖 (8.2) 来代替 个比例电磁铁。

注意：

不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。

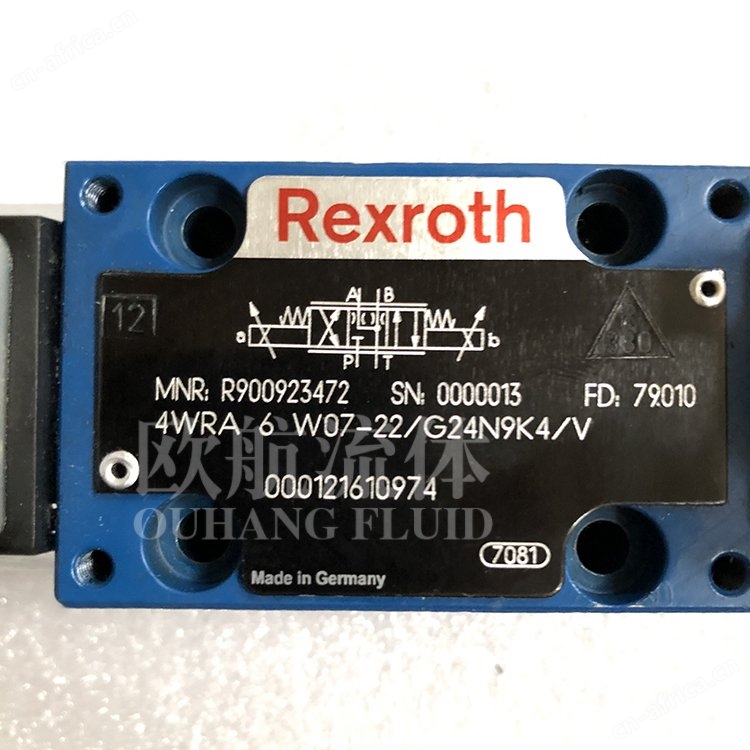

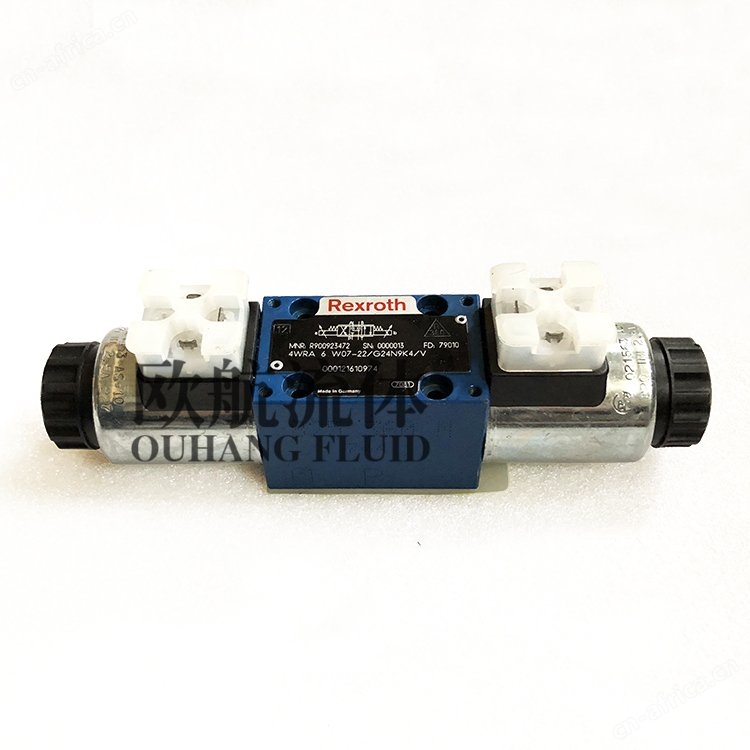

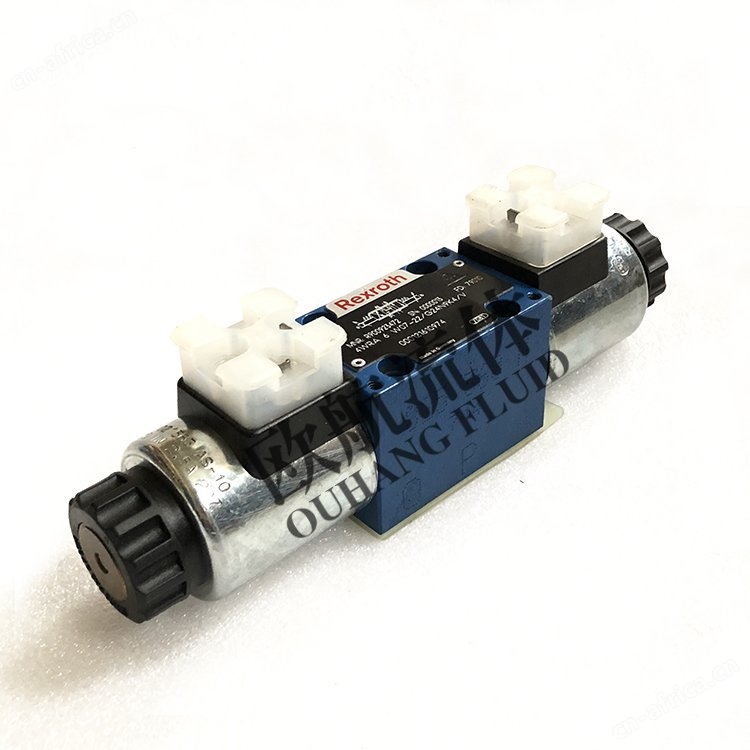

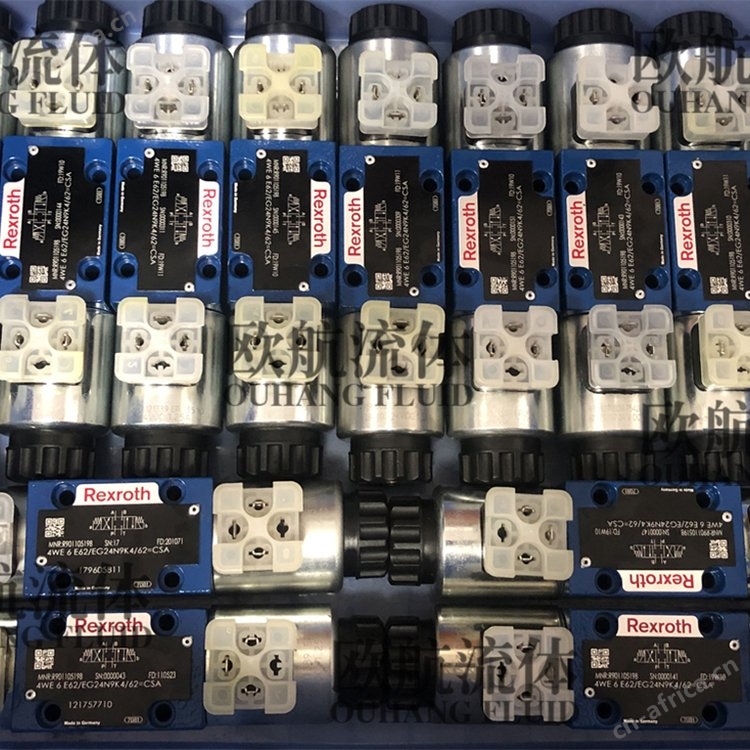

◆产品图片

◆包装与运输

为了确保产品在运输途中不受损，我们将根据产品体积选择使用高硬度的纸箱或木箱对产品进行包装，采用

泡沫防撞、木架固定等保护措施， 程度保障货品安全、无损的送达客户手中。

◆维修与测试

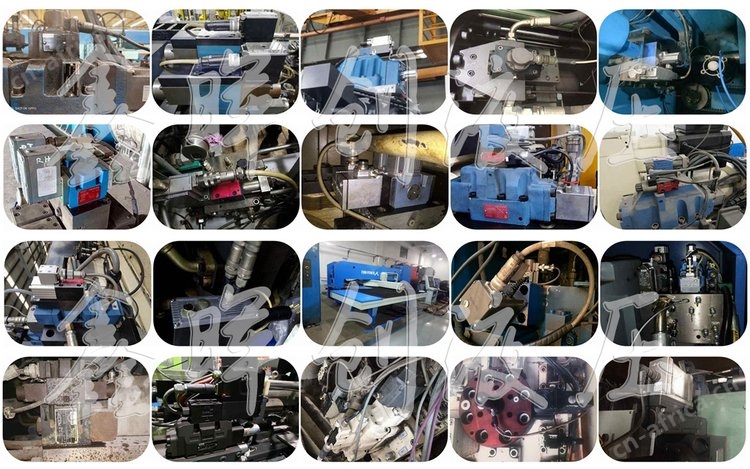

深圳市欧航流体动力有限公司主要从事进口液压泵、液压马达、比例伺服阀销售维修，拥有先进的液

压泵测试台及伺服阀动态、静态测试台。由的液压工程师主修，配备专业的液压工程师销售、维修团队。

下设进口液压泵、液压马达销售维修部“深圳市宝安区沙井鑫晖创液压器材行"。以及进口比例伺服阀销售维修部

“深圳市嘉航电液伺服阀技术有限公司"。长期致力服务于：橡胶、塑机、压铸、吹塑、陶瓷、冲压、造纸、

冶金、电力、金属成型、建筑、油田、码头、矿山机械等行业，是业界专业的流体技术、电液技术“4S"服

务商之一。
