◆产品特征

一直控式比例方向阀，带有位移电气反馈和集成式放大板 ( OSE ) （对于型号 4WREE )；

一对流量方向和大小的闭环控制；

一阀的控制通过带中心螺纹的比例电磁铁实现，线圈可单独拆卸；

一用于底板安装：安装面按 ISO 440；1

底板按样本 RC 45052 （通径 6 ）或 RC 45054 （通径 10 ) ，单独定购；

一控制阀芯由弹簧对中；

一电控器；

· 4WREE

一带电压输入或电流输入（ A 1 resp . FI ）的集成式放大板 ( OBE )；

· 4WRE （三位四通型号），单独定购：

一数字式或模拟式放大器，欧洲卡制式；

一模块化模拟放大器；

· 4WRE … A （二通四位型号），单独定购：

一模块化模拟放大器；

◆功能说明

该二位四通和三位四通比例方向阀为直控，板式结构．由比例电磁铁操作，比例电磁铁带中心螺纹，线圈可

单独拆卸，电磁铁的控制可通过外置放大板（型号 4WRE ）或集成式放大板（型号 4WREE ）实现。

结构：

该阀主要由下列部分组成：

一带安装底面的壳体；

一带对中弹簧和弹簧座的控制阀芯；

一带中心螺纹的电磁铁和极管；

一位置传感器；

一可选带集成式电控器；

一通过 pg13.5可以机械零位调整，型号 4WREE 通过 pg7可以电气零位调整；

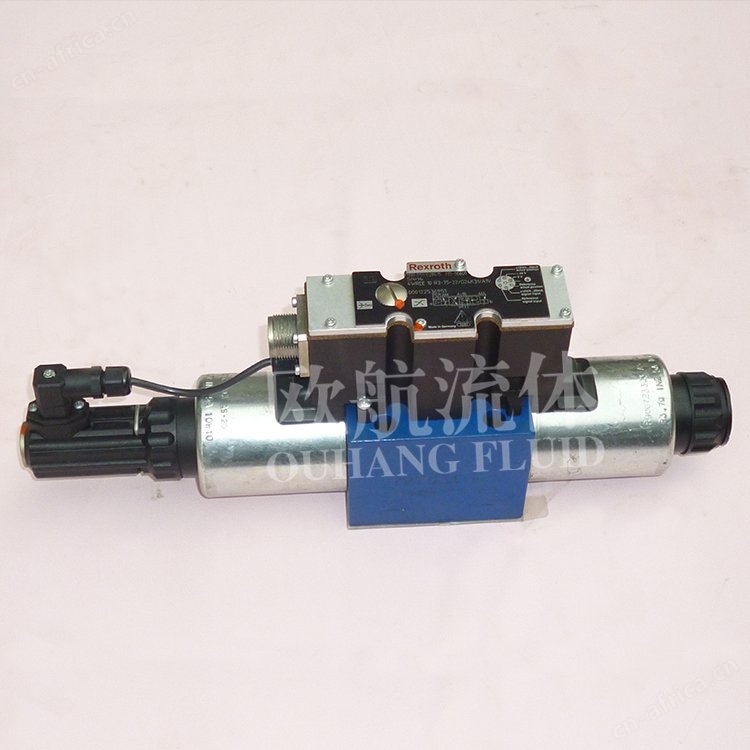

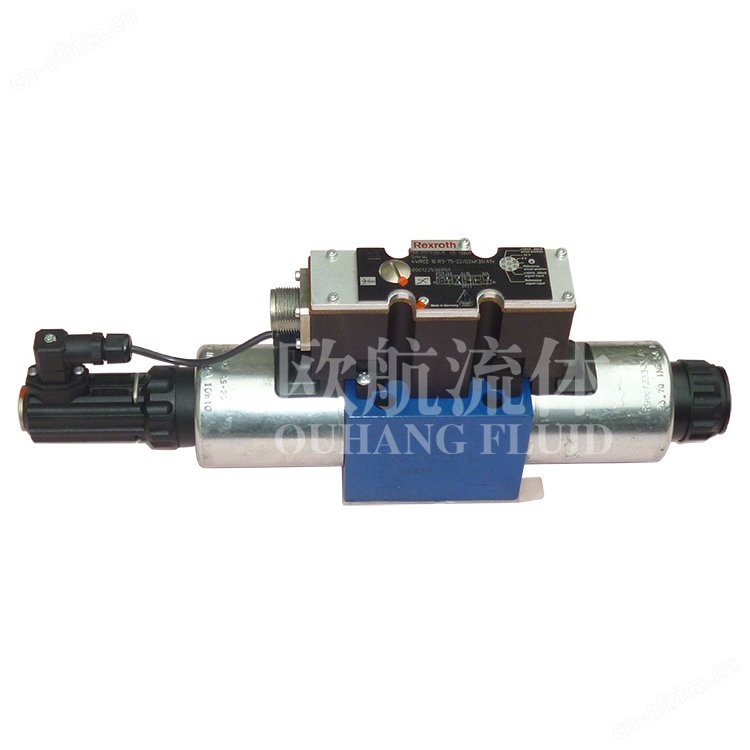

◆产品图片

◆技术参数

通径	6	10
安装位置	任意，建议优先水平安装
储藏温度 ℃	-20至+80
使用环境 4WRE ℃	-20至+70
温度 4WREE ℃	-20至+50
重量 4WRE kg	2.20	6.3
4WREE kg	2.4	6.5
液压(在P=100bar,HLP46,﹠油=40℃±5℃时测得)
工作压力油口 A.B.P bar	315
油口 T bar	210
公称流量qv nom 在△p=1 0bar时 l/min	8，16，32	25，50，75
允许流量 l/min	80	180
油液	符合DIN 51524标准的矿物油（HL、HLP）,使用其他油液请咨询我公司
油温 ℃	-20至+80（优先选择+40至+50）
黏度范围	20至380（优先选择30至46）
油液允许的污染等级，按ISO 4406(C)	等级20/18/15
滞环 %	≤0.1
反向间隔 %	≤0.05
反向灵敏度 %	≤0.05
零点位移会根据压力油 %/10K	0.15
温度和工作温度改变而变化 %/100bar	0.1
