产品简介

取样冷却器是炉水、汽水取样冷却器用于电厂电站、钢铁冶炼、化工、纺织，印染等锅炉房炉水、汽水取样冷却，品种系列有：蒸汽取样冷却器、炉水取样冷却器、给谁取样冷却器、疏水取样冷却器、凝结水取样冷却器。锅炉及热力系统中的水、蒸汽大都温度较高,而高温不便于取样、不便于测定。取样冷却器可以将炉水冷却到（30-40度）、将蒸汽冷却成水并冷却到（30-40度）,便于操作人员取样及达到冷却介质温度降到30-40度以下满足中华人民共和国电力行业DL/T 457—91的标准，达到取样要求。

取样冷却器工作原理：

1、取样冷却器冷却水流量在500-700mL/min，冷却介质温度可以降到30以下。

2、取样冷却器冷却管均采用不锈钢管,不能用碳钢管或铜管,以免样品被冷却管的金属腐蚀产物污染。

3、取样冷却器冷却管可设计为单盘管或双盘管（按介质参数及安装空间设计）。

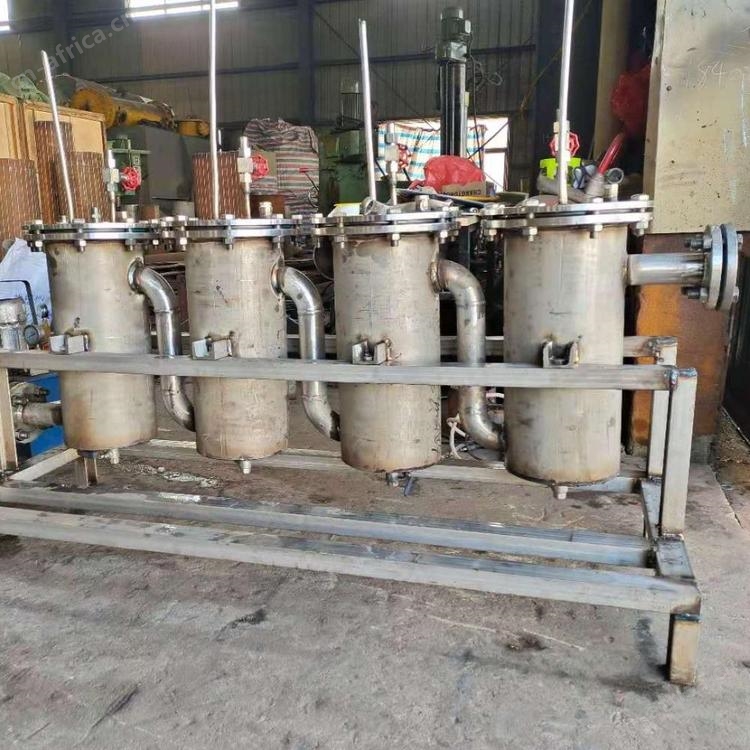

4、取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点，取样管采用螺旋蛇形盘管结构，并选用优质不锈钢作为换热管，具有耐高温，耐腐蚀，使用寿命长，不污染样品等特点。根据样品采集点的分部及集中，设计单台取样 冷却器和组合式取样冷却器便于同时对蒸汽，炉水，疏水，给水及除氧出水取样。

应用范围

1、提供取样介质温度、压力、蒸汽、水、汽水混合物；

2、冷却介质温度、压力；

3、对材质的要求（正常时冷却管为不锈钢，外壳体为碳钢）；

4、连接方式及是否需要组合式；

5、各进出口连接方式（法兰、焊接等）。

技术参数

订货说明

1：取样器管为不锈钢，壳体为碳钢。

2：取样冷却管一般选直径10、12、14、16、18mm（也可用户）接口可选焊接和法兰，冷却水接口为DN25，外螺纹。

3：一般选型常为：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。

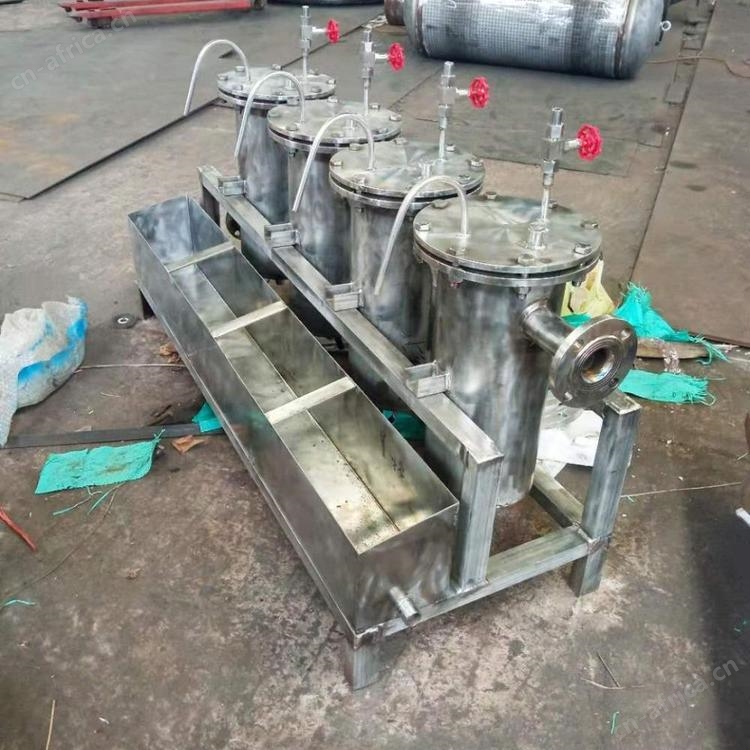

4：是否需组合式(即是否要支架、水槽、阀门等）。
