齐全-展括球形风口-德州展括空调设备有限公司

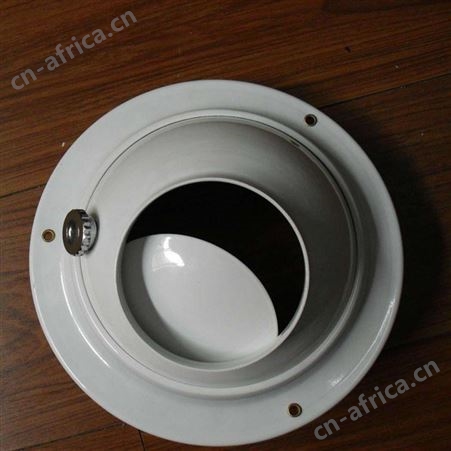

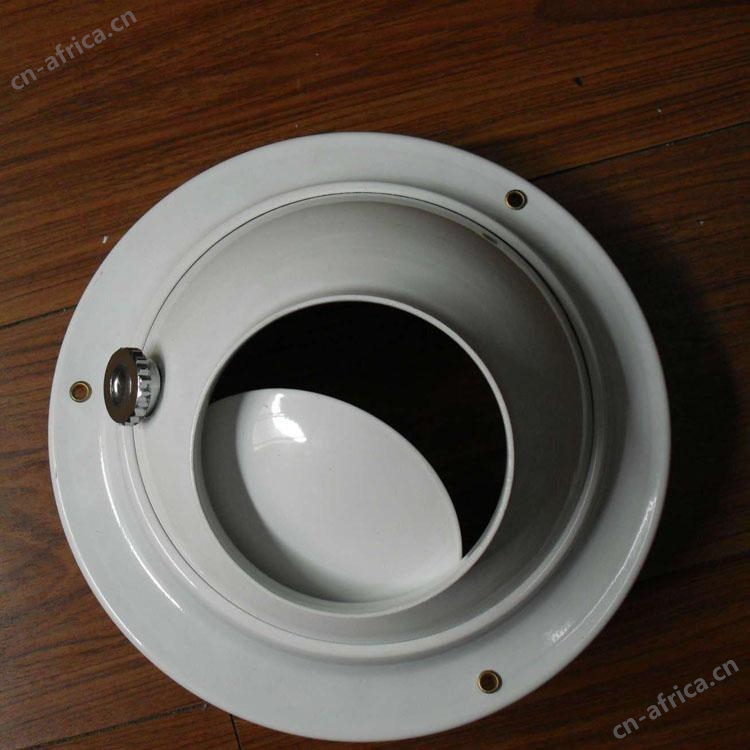

喷口安装用风道圆支管直接套装在Фd直径上，亦可以拆掉装饰罩，用ST4.2自攻钉固定在顶棚或者侧墙板上，然后再用卡口形式旋转固定装饰罩，拆装极为方便。
特点：
1、暖风状态，风口调节向下吹风(可调30°) ；冷风状态，风口向调节到向上吹风（可调30°）。人工可360°调整角度。
2、送风距离远，噪声小。
3、旋转球体配有双重密封，使漏风量最小。
适用场所：

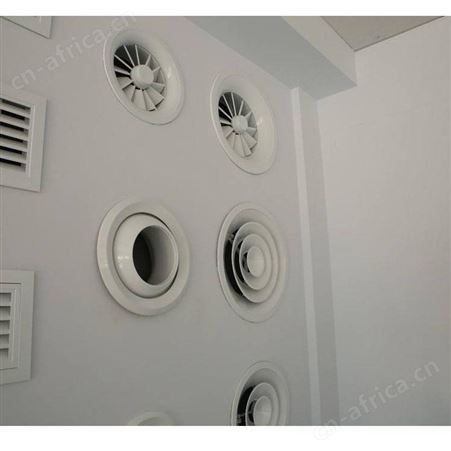

适合面积很大的公共场所侧面送风，如体育馆、展览中心，机场或各种大厅及装配车间等。

备注：

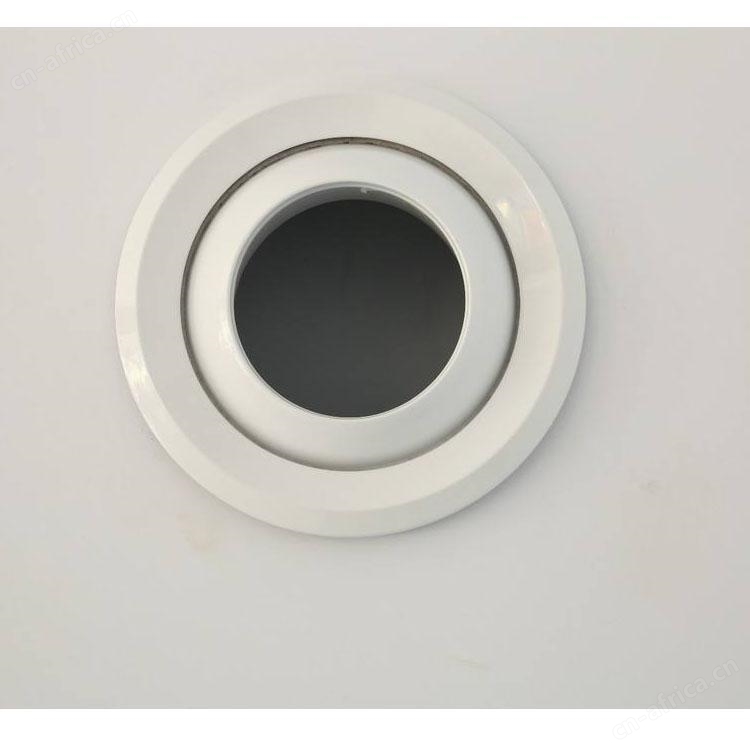

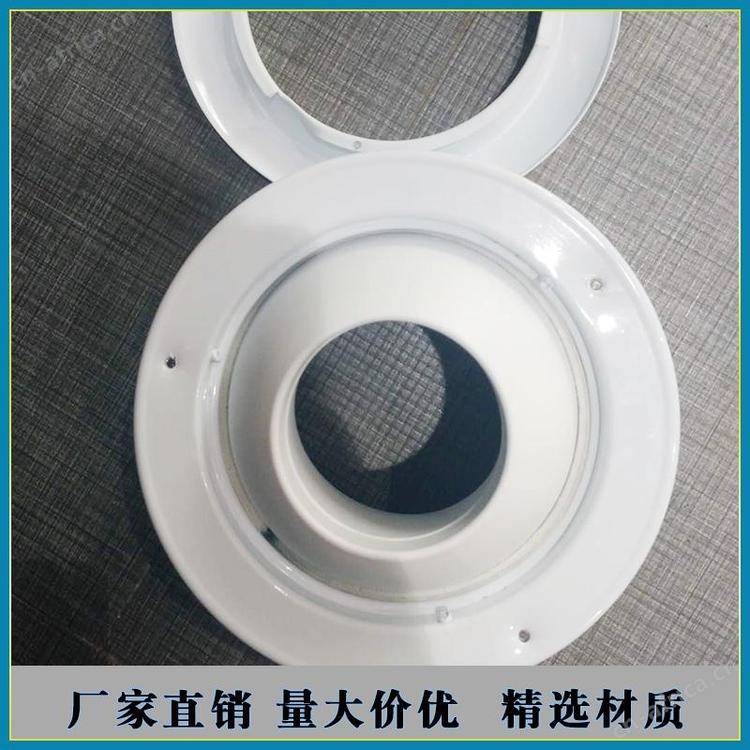

1、可直接安装在圆形风管上或用法兰连接；装在侧墙上时，需要旋下装饰罩，安装完毕，再恢复原位。
2、请确认风口是否固定，装饰罩是否卡紧，避免铆钉连到可调节方向的球体上。

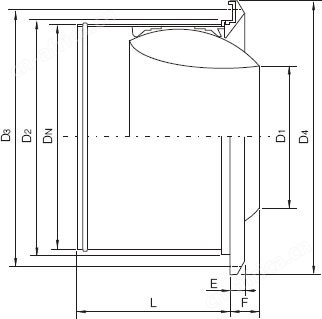

结构简图

技术参数：

尺寸表：

规格	A	Q1	Q2	R1	R2	V1	V2
125	123	600	600	158	200	50	120
160	158	600	600	197	250	50	120
200	198	600	600	241	300	50	120
250	248	600	600	295	350	60	120
315	313	600	600	364	450	60	125
400	398	600	600	450	580	60	125

性能表

型号	风量	N/G		N/W		S/G		S/W
型号	风量	压损(Pa)	噪音(db)	压损(Pa)	噪音(db)	压损(Pa)	噪音(db)	压损(Pa)	噪音(db)
125	30	6	<20	5	<20	2	<20	3	<20
	40	12	23	9	22	4	<20	6	<20
	60	25	34	21	33	9.5	<20	13	20
	80	43	42	39	41	16.5	25	22	28
	100	65	48	59	46	25	32	35	35
	125	100	54	85	52	39	37	50	40
	150	--	--	--	--	59	44	78	47
160	50	7.9	20	8.5	22	4	<20	7.8	<20
	60	11.5	25	13	27	6	<20	10	<20
	80	21	33	23.5	35	8	<20	12	<20
	100	31	38	33	40	9	21	14	24
	125	50	44	57	46	13	27	22	31
	150	68	48	73	50	21	33	32	36
	200	--	--	--	--	34	40	58	43
200	100	11	20	14	21	5.3	<20	6.2	<20
	125	16.5	26	21.5	27	8	<20	9.5	21
	150	25	32	31	34	12	24	14	25
	175	31	36	40	38	16	28	19	29
	200	40	39	54	41	21	33	26	34
	225	54	43	76	45	25	35	31	36
	250	64	46	81	48	32	38	39	39
	275	77	48	96	50	38	40	46	42
	300	--	--	--	--	49	43	60	45
	350	--	--	--	--	64	47	78	49
250	100	2	<20	4	<20	--	<20	--	<20
	150	10	<20	12	20	5	<20	6.5	<20
	175	13	23	14	24	6.5	<20	8.5	<20
	200	17	27	19	28	8.5	<20	12	20
	250	27	33	30	34	13	24	17	26
	300	39	39	45	40	19	29	26	32
	350	52	43	60	44	25	33	33	36
	400	64	47	78	48	35	37	44	40
	450	88	51	100	52	41	41	55	44
	500	--	--	--	--	49	43	60	46
315	200	3	<20	6	<20	--	<20	--	<20
	250	8	<20	9	<20	--	<20	6	<20
	300	12	26	13	27	6	<20	9.5	22
	350	16	30	17	31	8	23	12.5	26
	400	21	35	22	36	11	28	16	30
	500	34	42	36	43	16	34	25	37
	600	49	48	51	49	24	40	37	43
	700	69	54	72	55	32	44	48	47
	800	--	--	--	--	41	48	62	52
400	300	8	23	6	<20	4	<20	5	<20
	400	12	30	11	24	7	<20	7	<20
	500	20	35	16	30	11	25	11	26
	700	40	45	25	39	21	35	28	34
	900	71	54	55	47	35	42	47	45
	1200	121	69	95	68	58	48	70	53
