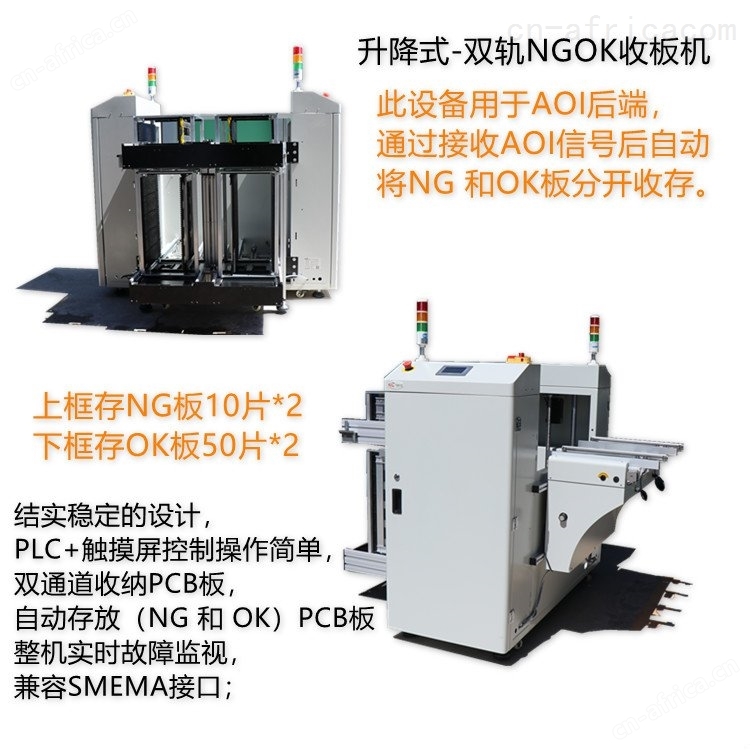

升降式-双轨NGOK收板机
型号：QQSLD-250/330/390/460
功能描述：
此设备用于AOI后端，通过接收AOI信号后自动将NG和OK板分开收存。
特点：
结实稳定的设计，
PLC控制系统+触摸屏操作简易，
上下三点式气动夹紧能确保料箱的位置准确
双通道收纳PCB板，
自动存放（NG 和 OK）PCB板
整机实时故障监视，
兼容SMEMA接口；
技术参数：
型号 | QQSLD-250 | QQSLD-330 | QQSLD-390 | QQSLD-460 |
外形尺寸（L*W*H） | 1500*1450*1200±20mm | 1800*1600*1200±20mm | 2100*1800*1200±20mm | 2200*2000*1200±20mm |
电路尺寸（L*W） | 50*50~330*250mm | 50*50~445*330mm | 50*50~535*390mm | 50*50~530*460mm |
料箱尺寸（L*W*H） | 355*320*560mm | 460*400*560mm | 535*460*570mm | 535*530*570mm |
重量 | 220KG | 240KG | 260KG | 290KG |
待机料框数量 | 上输送台10层NG 框1个，下输送机OK框50片1个，（或用户） | |||
PCB运输方向 | 左→右或右→左（选配） | |||
料箱更换时间 | Approx.30s或用户 | |||
上板时间 | 约6秒 | |||
控制方式 | PLC+2套独立电控系统 | |||
步距选择 | 10,20,30,40mm或用户 | |||
电源 | AC 110/220V；1P | |||
电负荷 | MAX：300VA | |||
气压及气流量 | 4~6bar；MAX:10L/min | |||
