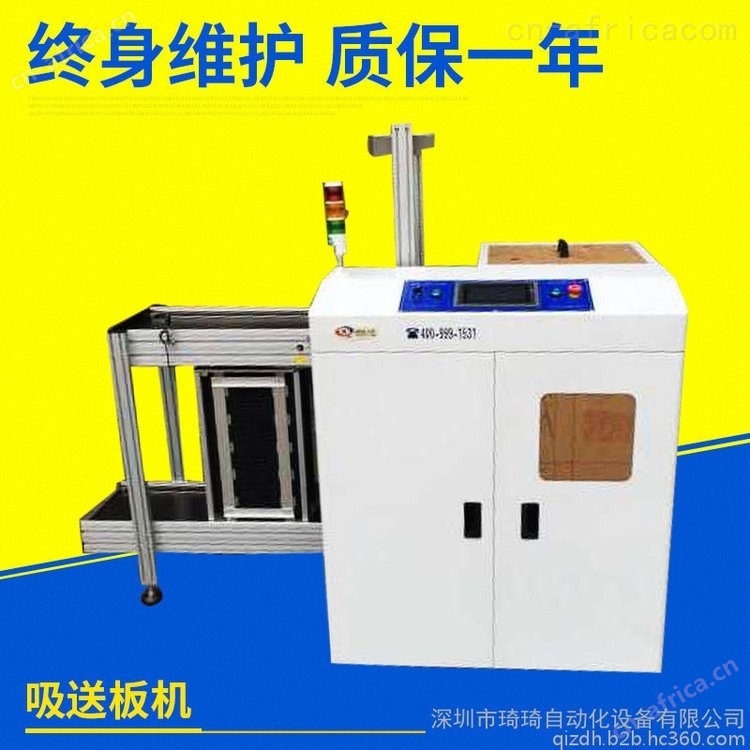

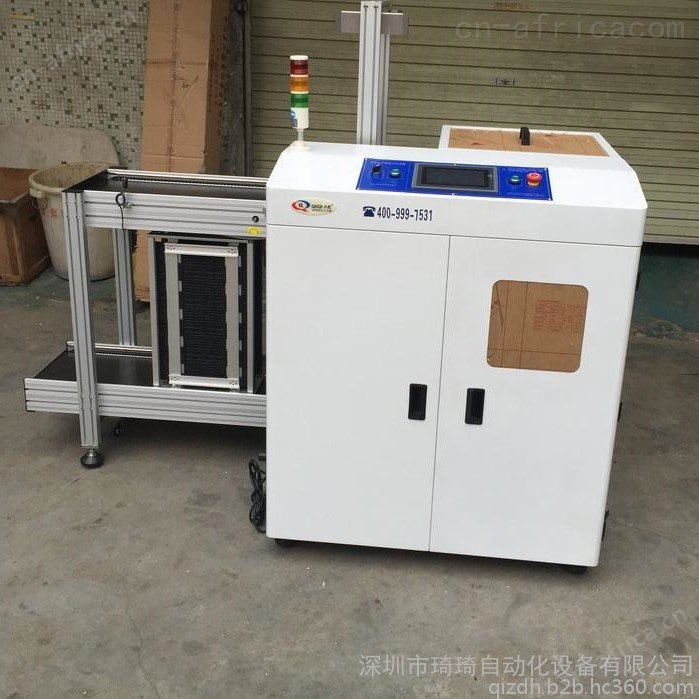

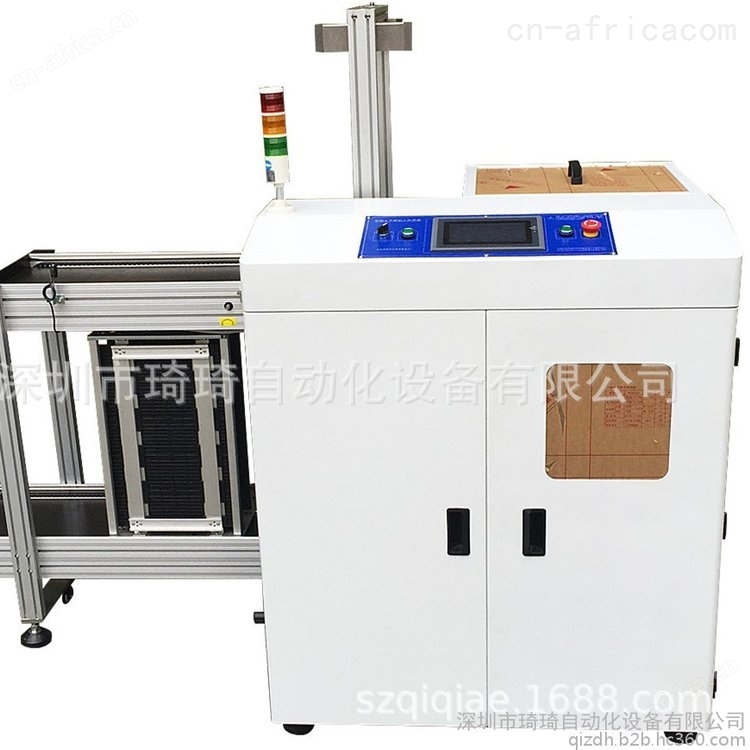

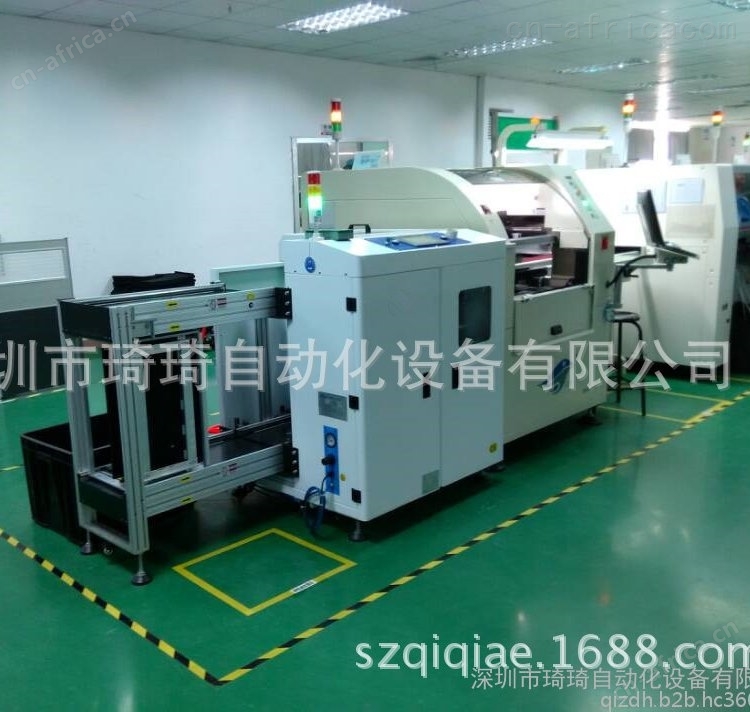

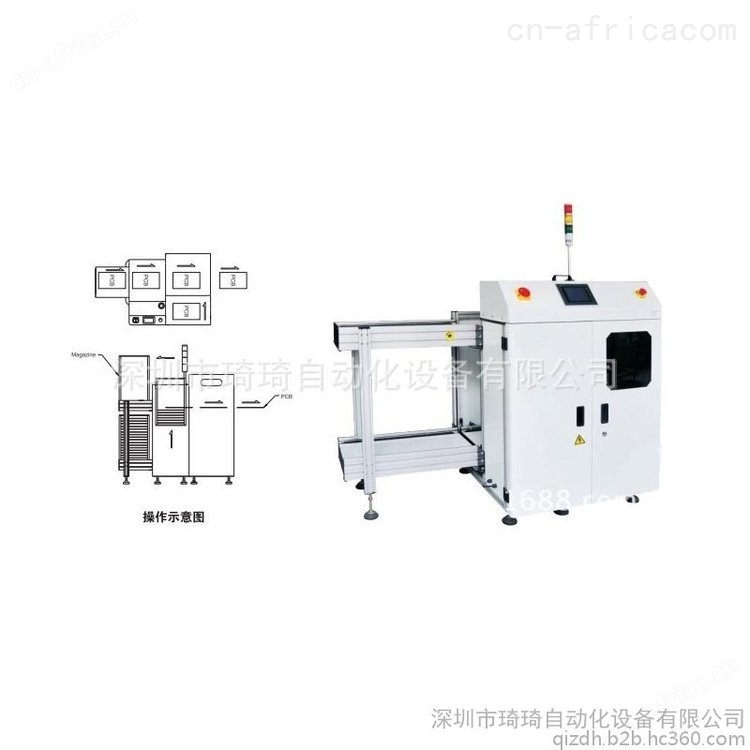

此设备为集料箱式推板与真空吸板于一体的上板机，用于SMT生产线上电路板的上板操作。
功能特点：
1. 框架推板和真空吸电路板两种功能。
2. 升降步骤可以分为四种类型（10、20、30、40毫米）。
3. PLC控制系统。
4. 人机界面控制面板，操作更简易。
5. 上下气动夹能确保料箱的位置准确。
6. 有效的设计能确保PCB不被推坏。
7. 可调节真空吸嘴的位置确保将线路板夹紧。
8. 兼容的SMEMA接口。
技术参数：
型号 | QQXLD-250 | QQXLD -330 | QQXLD -390 | QQXLD -460 |
外型尺寸（L*W*H） | 1600x950x1250mm | 1915x1030x1250mm | 2140x1090x1250mm | 2140x1160x1250mm |
PCB尺寸（L*W） | 50*50~350*250mm | 50*50~455*330mm | 50*50~535*390mm | 50*50~530*460mm |
适应料框 | 355*250*563mm | 355*250*563mm | 460*400*563mm | 535*460*570mm |
重量 | Approx.180kg | Approx.200kg | Approx.230kg | Approx.250kg |
上板时间 | Approx.6s | |||
料箱更换时间 | Approx.30s | |||
料架升降步距 | 10，20，30，40mm或用户 | |||
电路板容量 | 推板区：50pcs，吸板区：放置高度240mm | |||
电源及电负荷 | AC 220V（或用户），单相，300VA | |||
气压及气流量 | 4~6 bar, MAX:10L/min | |||
传送高度及方向 | 910±20mm (或用户)，左→右或右→左(选配) | |||
电路板厚度 | MIN:0.6mm | |||
料箱数量 | 上输送机:1个,下输送机:1个(或用户) | |||
