注意事项：

1.煤要足够细，硬度大、弹性高、亲水性差，成型效果不好的原煤，因此将原煤粉碎至3 mm以下，

增加粒子接触表面，其成型性能

2.目前较好的煤棒成型粘结剂是腐植酸钠，以泥炭、褐煤、风化煤等为原料，以含碱的热水提取，

制成含腐植酸钠的混和液。原料的加入量视腐植酸含量和造气用煤的成型性能而定。

3.堆沤使粘结剂与水份有足够的时间均匀渗入原煤颗粒，这是保证煤棒热稳定性的一个环节，作造

气原料时堆沤时间应不少于48 h。

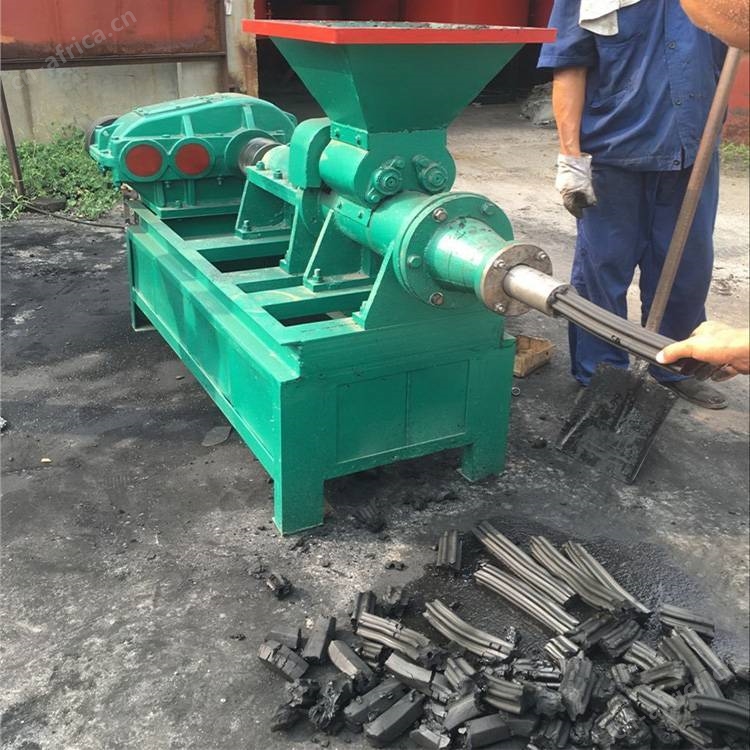

4.煤棒直径以φ18-φ22为宜，过大难以烧透，使返焦增多。煤棒机头出料口直径为φ18，随着运行

的磨损，出料口会逐渐变大，当大于φ22时就应更换机头，以保证煤棒的质量。对于以煤棒为原料

的φ3 000、φ3 300造气炉，煤棒直径可稍有所增大。

5.煤棒的强度对造气水平影响很大，是企业生产的主要控制指标。煤棒强度的测定一般可采取落下

试验，即每次取棒样10个，从1 m高度反复落下至纵向破碎裂开，一般以6次以上为合格，合格率

达到90％即可。
