产品概述

在我国电力系统,特别是35KV以下的配电网中,运行着大量的电磁式电压互感器,电磁式电压互感器具有非线性的电磁特性,它们与电网内的容性元件在参数匹配时就会发生铁磁谐振,产生的铁磁振过电压。在过电压发生时,由于互感器的铁芯饱和导致互感器的励磁电流大大增加,严重时达到正常励磁电流的百倍以上,从而引起电压互感器熔断器熔断、喷油、烧毁甚至爆炸,严重威胁电网的安全运行。

目前电网中都是采用在电压互感器的一次中性点接入一次消谐器，限制铁磁谐振过电压，但在运行中又经常会发现，加装一次消谐器后出现PT二次电压不平衡现象，而拆除了一次消谐器后二次电压不平衡现象基本就会消失。经过详细的现场测量和计算分析，发现产生这一现象的根本原因就是电网中存在的三次谐波，通过互感器的感抗公式（XL=2πf）我们可以得知，当频率越高时互感器的阻抗越大，这样三只互感器的感抗差别也就越大，当三次谐波电流流过互感器励磁绕组和一次消谐器，由于阻抗不同，所以产生了中性点位移电压，从而导致了三相电压不平衡现象。

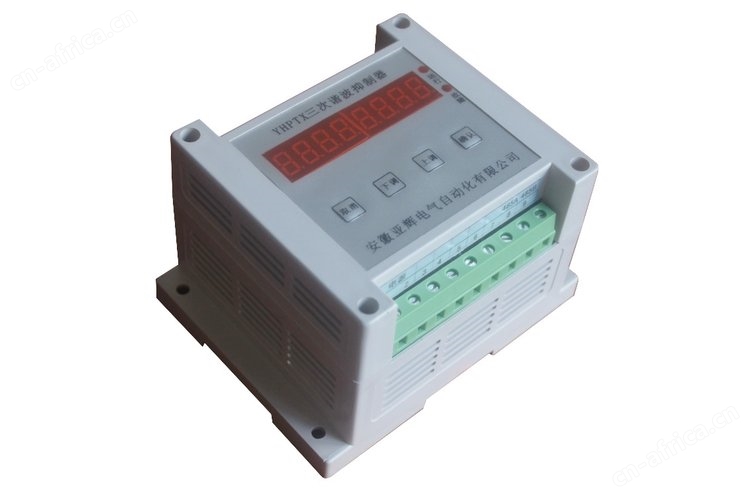

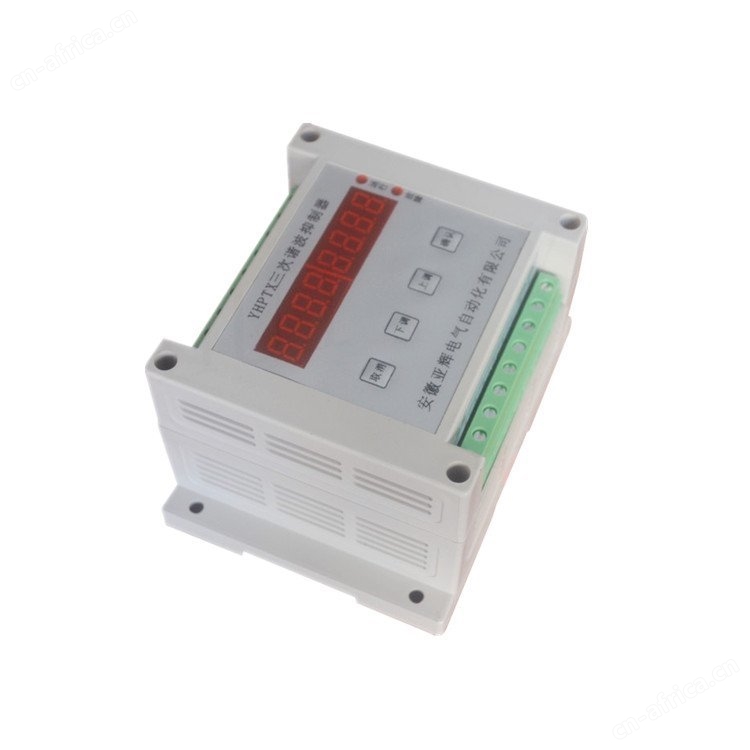

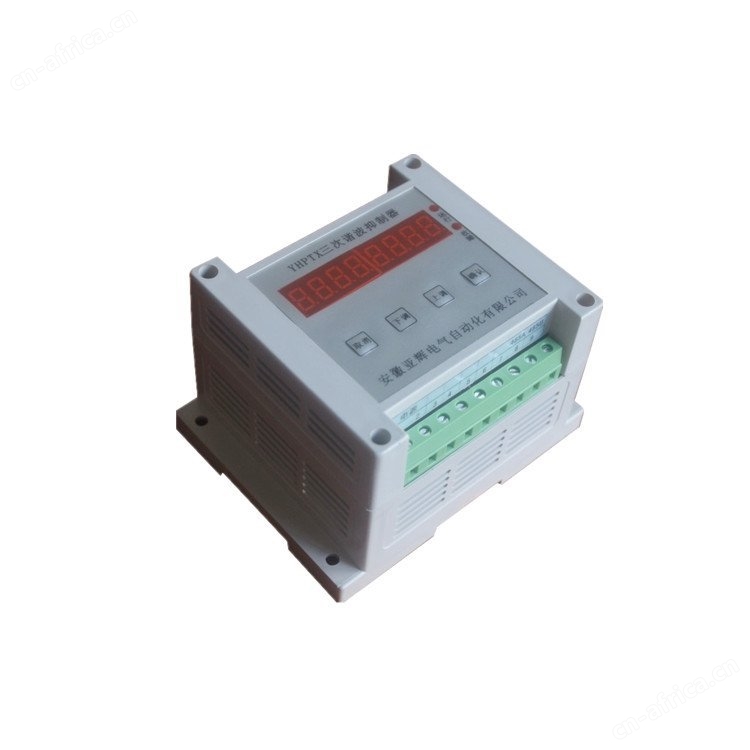

为了解决上述问题，安徽亚辉电气自动化有限公司经过多年研究，研发出产品YHPTX电压互感器三次谐波抑制器，抑制器采用美国微星公司的高运算速度CPU作为核心处理元件，结合现代电力电子控制技术，可以有效地抑制三次谐波电流对电压互感器的影响，解决电压互感器安装一次消谐器后三相电压不平衡问题。
