防爆撕裂开关B-100L-EX-PL50380V

产品的安装技术等如有不明之处，可咨询本厂

品牌：HANGRONG/杭荣

皮带纵向撕裂开关

原理；由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作

380V 防爆撕裂开关 B-100L-EX-PL50 产品说明

380V 防爆撕裂开关 B-100L-EX-PL50 是一款专为工业皮带输送机设计的安全保护装置，核心用于实时监测皮带纵向撕裂故障，凭借防爆性能与稳定的电压适配性，广泛应用于存在易燃易爆风险的工业场景。

一、核心参数与防爆特性

该开关额定工作电压为AC 380V，适配工业常用动力供电系统，无需额外变压设备即可接入，降低安装与使用成本。其防爆等级符合国家相关标准（通常为 Ex d IIB T4 Gb 或更高），外壳采用铸铝合金材质，经特殊密封处理，能有效阻隔外部易燃易爆气体、粉尘进入内部电路，可在石油化工、煤矿、粮食加工等防爆区域安全运行。同时，开关触点负载能力强，在 AC 380V 电压下，可稳定承载一定功率的控制回路（如继电器、PLC 输入模块），确保故障信号精准传输。

二、结构与工作原理

开关主体由检测触杆、防爆接线盒、内部微动开关及复位机构组成。安装时，将其固定在皮带输送机下方机架上，检测触杆垂直贴合皮带下表面。当皮带因物料穿刺、跑偏摩擦等原因发生纵向撕裂，破损处下垂的皮带会触碰检测触杆，触杆受力后带动内部微动开关动作，瞬间切断或接通控制回路，向控制系统发送撕裂报警信号，同时联动输送机停机，避免故障扩大。故障排除后，通过手动复位按钮即可使开关恢复初始状态，操作便捷。

三、适用场景与优势

除防爆与电压适配优势外，该开关还具备高耐用性，外壳防护等级达 IP65 及以上，可抵御粉尘、水汽侵蚀；检测灵敏度可通过触杆触发力度微调，适配不同厚度（如 5-20mm）的输送皮带。其典型应用场景包括：煤矿井下皮带输送机的煤层输送保护、化工园区颗粒原料输送线的防爆监测、粮食加工厂面粉输送皮带的撕裂预警等，为高风险环境下的物料输送安全提供可靠保障 。

特点

结构简单牢固，不需维护

通用的机壳设计，便于安装

适用于腐蚀性环境

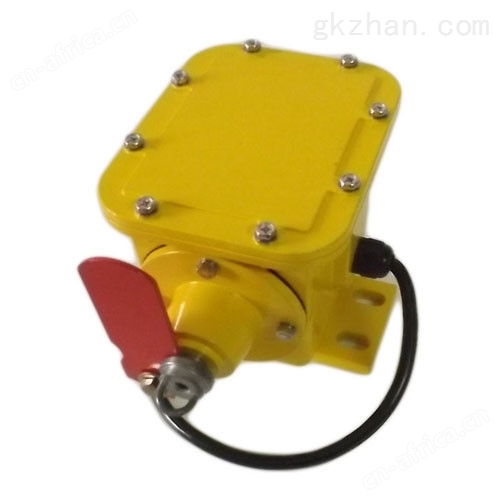

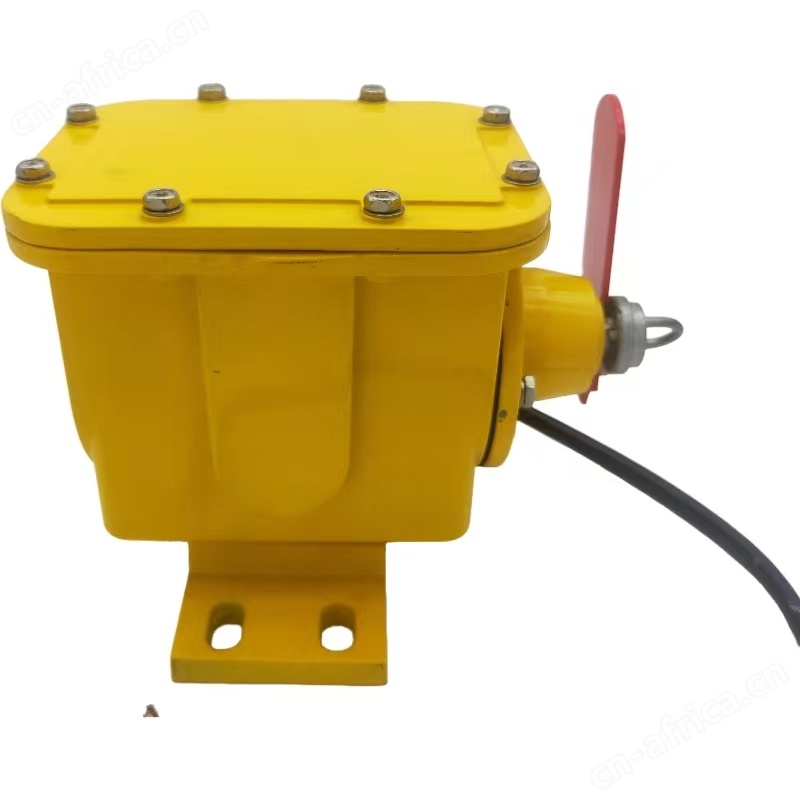

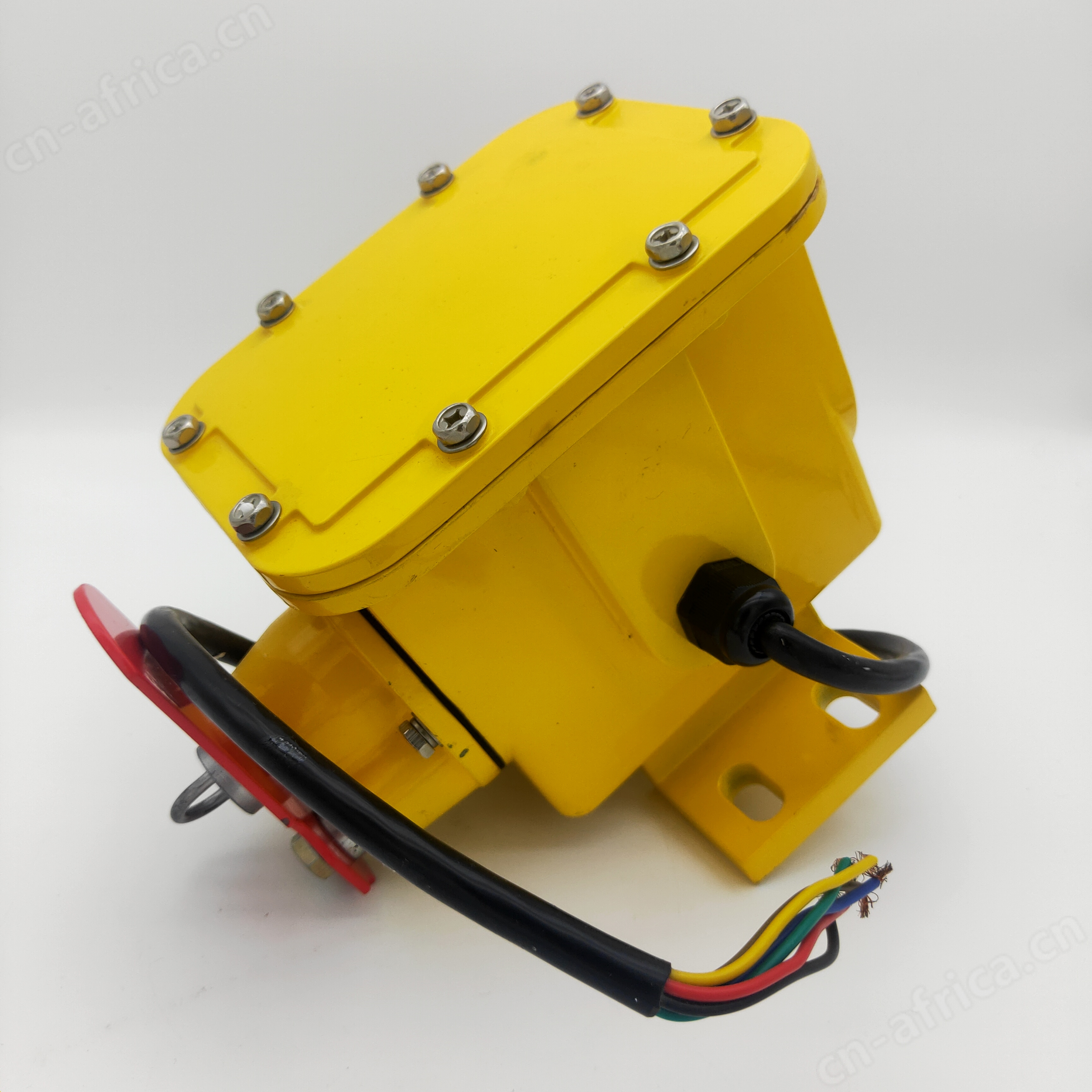

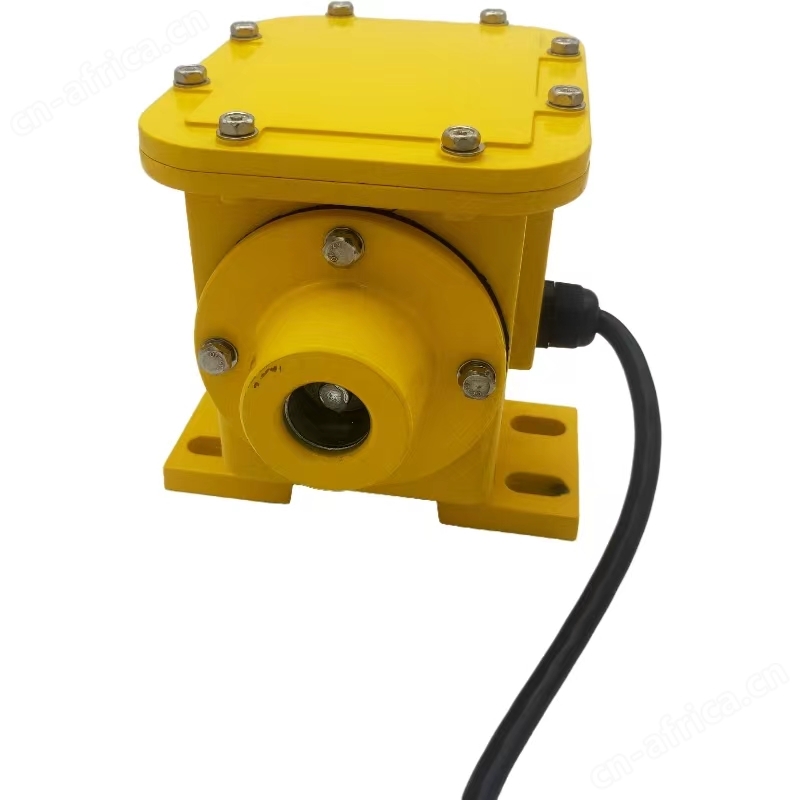

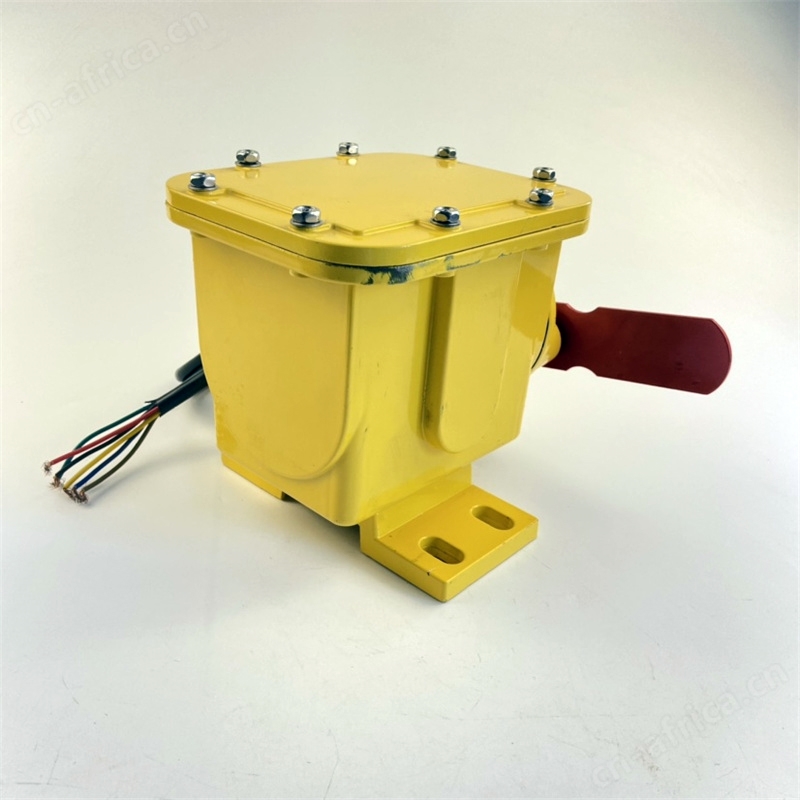

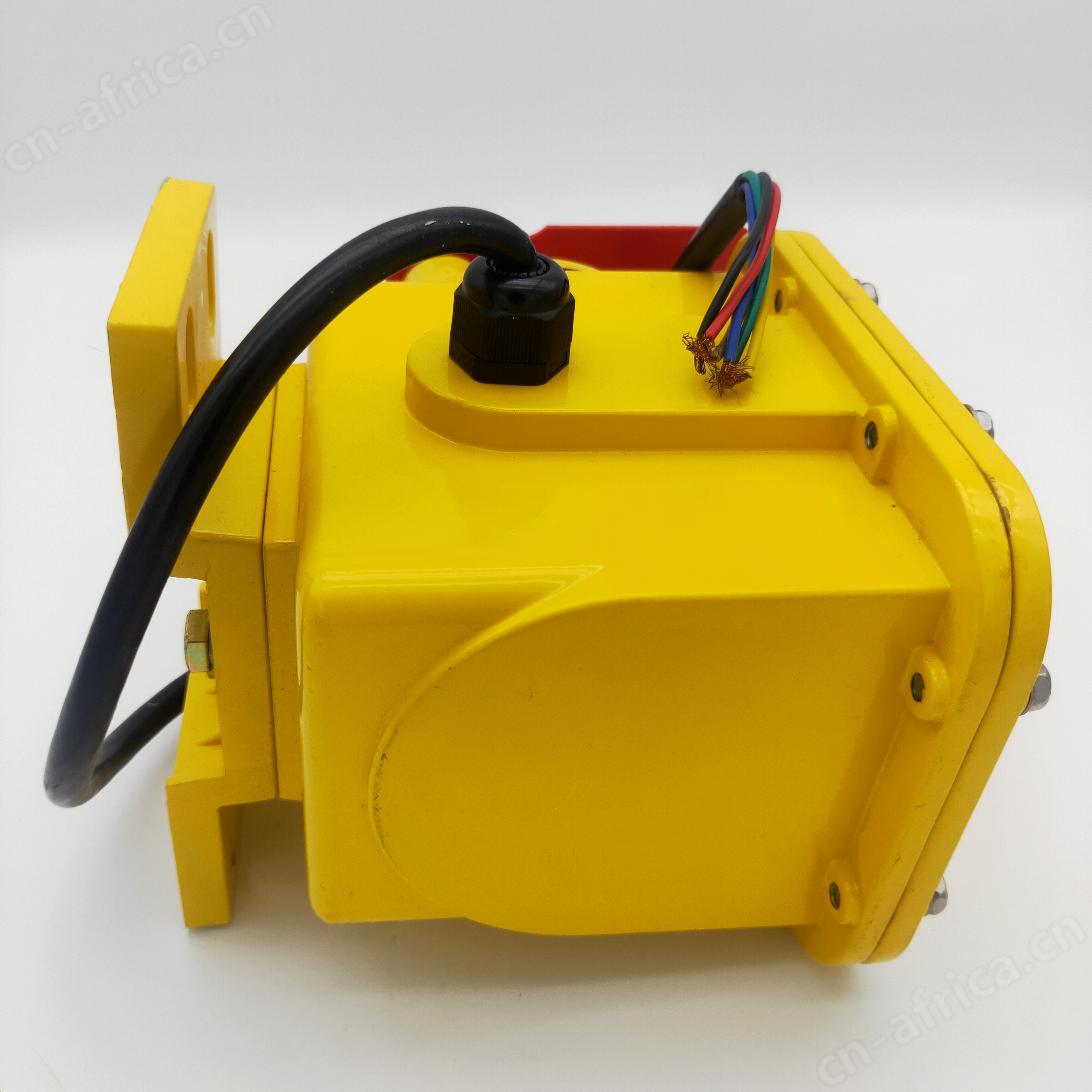

产品图片：安装与调试

撕裂开关设置在受料段胶带下缓冲托辊之间。
1.按图所示安装支架和撕裂开关，撕裂开关的拉环要与胶带边缘同，若度不够可在支架下加上垫铁或槽钢，测好度后再把支架与支座焊牢。
2.挂上拦索：一端穿过撕裂开关的拉环用索死，另一端穿过对方撕裂开关支架中间的圆孔待用。
3.安装好二只撕裂开关和挂两条拦索。再加30度弯角处把两条拦索扣在一起，但不能扣死。
4.收紧双方支架中间孔内的拦索然后扣死索扣。
5.测试拦索的松紧：一般作用在0.9kg即可触发开关为宜。
6.胶带在荷载下沉时要与缆绳保持5mm～10mm即可。

皮带纵向撕裂开关相关型号；HFZL-K SL-A B-100 HQSL-A等。

典型应用

应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并有常规的产品
