德国resatron编码器RSP02-5813+12-3-B-W1-DS
值编码器，Profibus DP，总分辨率 25 位，13 位（8,192 S/U 单圈），
12 位（4,096 U 多圈），二进制代码，UB 10 30 VDC，10mm 轴，夹紧法兰，总线盖
——

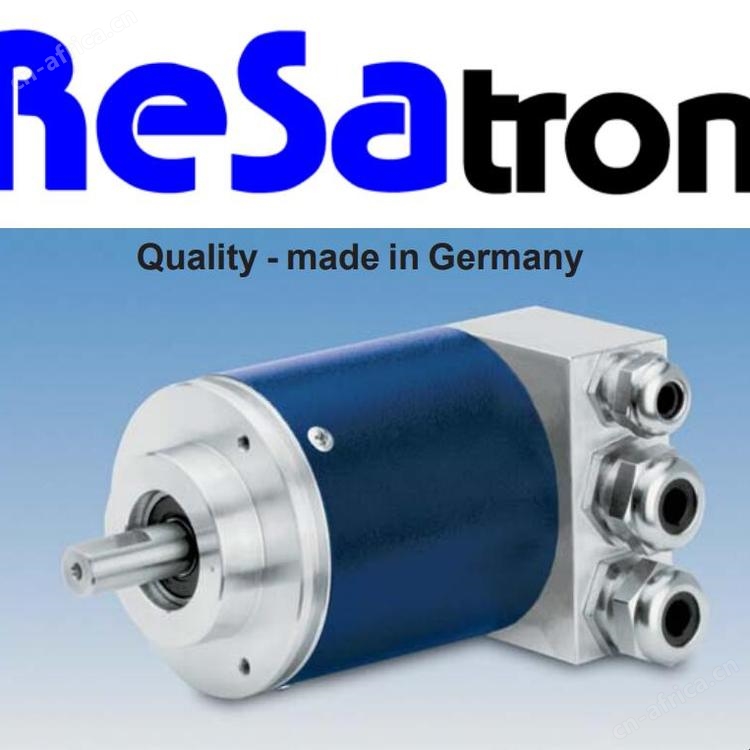

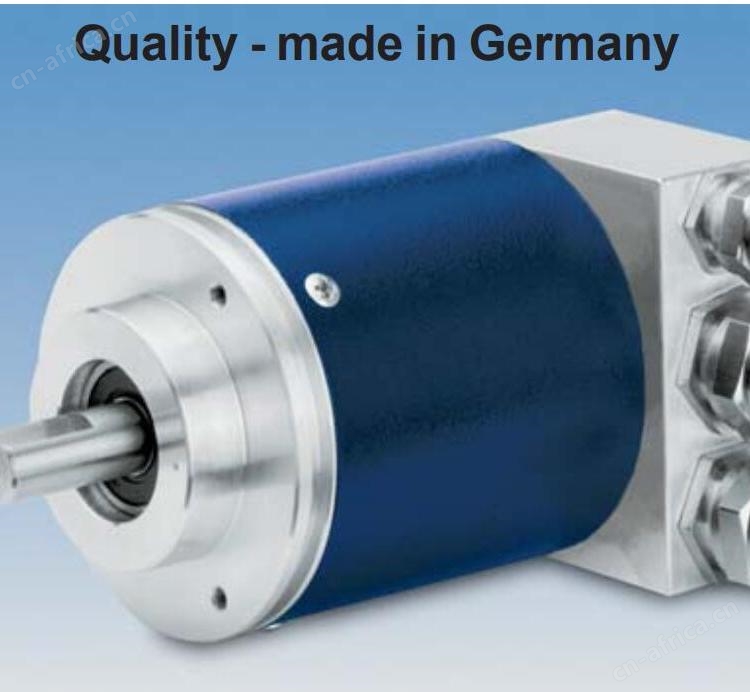

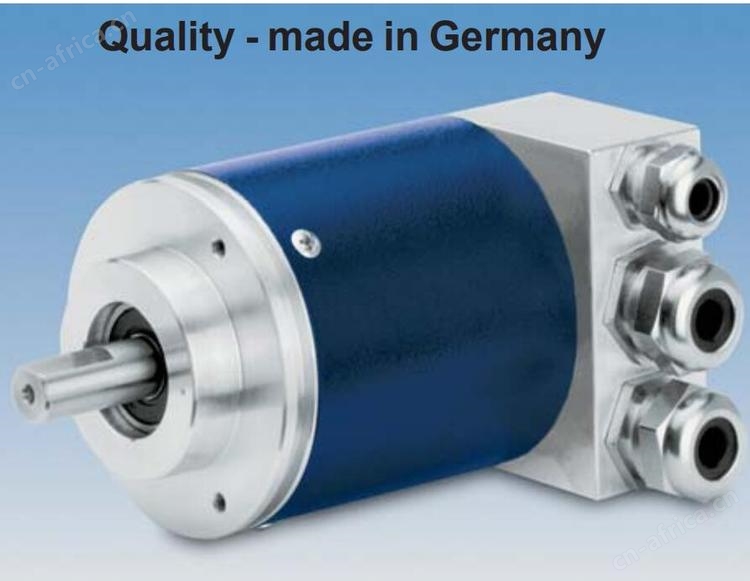

RSP02 58 - Profibus DP
式多圈编码器
• 防震高达 200 克
• 可参数化的操作模式
• 可参数化的预设值
• 参数化缩放
• 分辨率 25 位
技术数据
代码二进制
总计数 25 位
步数/转 8,192
变成 4,096
电气数据
工作电压 10 30 VDC
电流消耗 100 mA（无负载））在
24 伏直流电
代码更改频率 800 kHz
精度 0.025° 400 kHz
800 kHz 时为 0.05°
机械数据
速度（机械）≤ 10,000 min -1
速度（电）≤6000 min -1
启动扭矩 <0.015 Nm
轴载荷 <40 N 径向，
<20 N 轴向
转动惯量 2 x 10-6 kgm2
材料
外壳钢
法兰铝
母线罩铝
重量600 克
环境条件
振动 DIN EN 60068-2-6
≤ 200 ms-2 (16 2000 Hz)
冲击 DIN EN 600068-2-27
≤ 2,000 毫秒
, 6 毫秒
工作温度 - 20 + 85 °C
湿度 相对湿度 95%
无冷凝
防护等级 IP 65
抗力 DIN EN 61000-6-2
发射干扰 DIN EN 61000-6-4

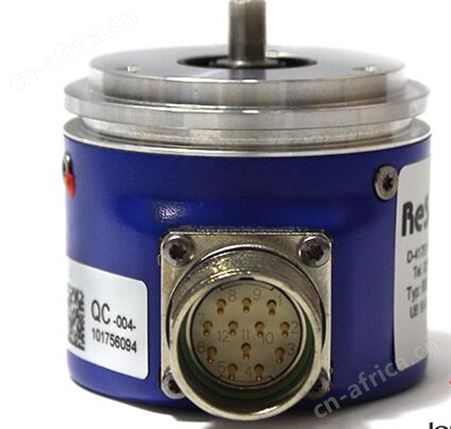

PIN 分配 RSR 80
信号 PIN 电缆颜色
通道B倒1粉
未使用 2
零脉冲3红
零脉冲倒4黑
通道 A 5 棕色
通道A倒6绿
未使用 7 -
通道 B 8 灰色
盾9透明
GND 10 白色 0.5
未使用 11 -
UB 12 棕色 0.5
指示：
在放置信息之前未使用输出通道
手术。
请注意，对于主要导体长度，
导体末端必须以
特性阻抗。

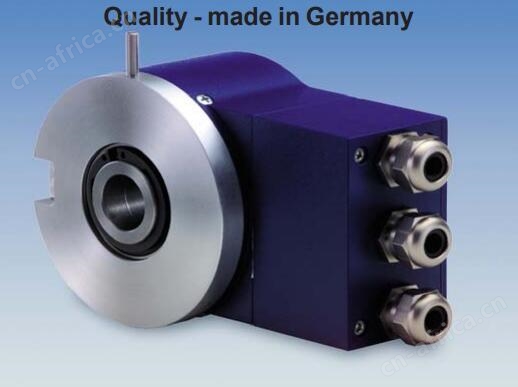

RSH 75 P - Profibus DP
式多圈编码器
• 防震高达 200 克
• 可参数化的操作模式
• 可参数化的预设值
• 参数化缩放
• 分辨率 25 位
技术数据
代码二进制
总计数 25 位
步数/转 8,192
变成 4,096
电气数据
工作电压 UB = 10 30 VDC
电流消耗 100 mA（无负载），在
24 伏直流电
代码更改频率 800 kHz
精度 0.025° 400 kHz
800 kHz 时为 0.05°
机械数据 RSH 75
速度（机械）≤ 6000 min -1
速度（电）≤6000 min -1
启动扭矩 <0.015 Nm
轴载荷 <40 N 径向，
<20 N 轴向
转动惯量 2 x 10-6 kgm2
重量700 克
机械数据 RSH 90
速度（机械）≤ 3,800 min -1
速度（电）≤6000 min -1
启动扭矩 <0.015 Nm
轴载荷 <40 N 径向，
<20 N 轴向
转动惯量 200 x 10-6 kgm2
重量830 克
机械数据 RSH 120
速度（机械）≤ 2000 min -1
上要求
速度（电）≤6000 min -1
启动扭矩 <0.015 Nm
轴载荷 <40 N 径向，
<20 N 轴向
转动惯量 1100 x 10-6 kgm2
重量1,200 克
材料
外壳钢
法兰铝
母线罩铝
环境条件
振动 DIN EN 60068-2-6
≤ 200 ms-2 (16 2000 Hz)
冲击 DIN EN 600068-2-27
≤ 2,000 毫秒
, 6 毫秒
工作温度 - 20 + 85 °C
储存温度 - 20 + 85 °C
湿度 相对湿度 95%
无冷凝
防护等级 IP 54
抗力 DIN EN 61000-6-2
发射干扰 DIN EN 61000-6-4
Profibus-DP 特性
总线协议 Profibus DP
Profibus 具有设备类 1 和 2
数据交换功能 输入：位置值
输出：预设值
预设值 使用“预设"参数
编码器可以设置为
期望的实际值
对应于定义
系统的轴位置。
参数 功能 旋转方向
与运行参数
旋转方向
输出代码是增加
或减少可以
参数化
缩放 每转步数
和总革命可以
被参数化。
以 T/min 为单位的速度步进输出
诊断 监测如下
操作过程中：
- 代码一致性测试
- 超出允许范围
信号频率
- LED 故障、老化
- 接收器故障
- 码盘、玻璃破损
- 电子齿轮电源
单元
旋转方向顺时针 (cw) 当轴
从正面看
（可参数化）
