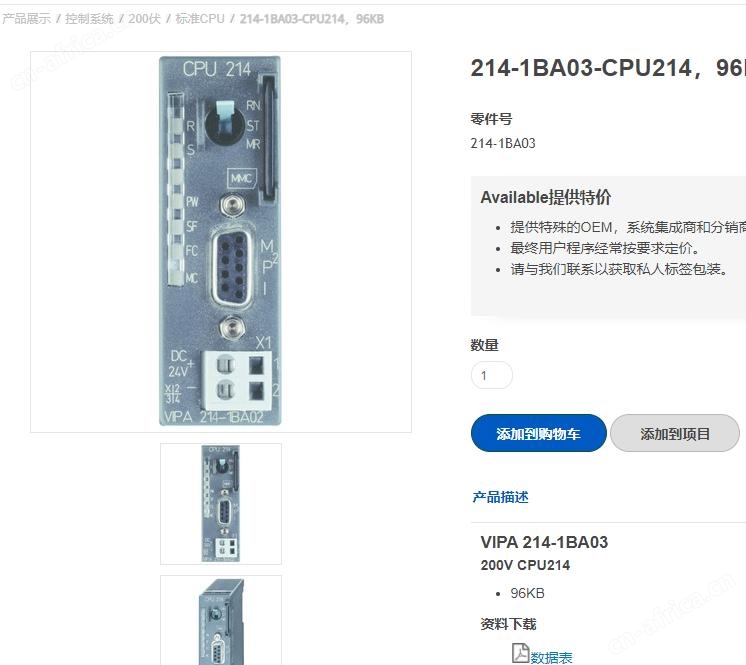

214-1BA03-CPU214，96KB

零件号

214-1BA03

替代：

研华ADAM8214-1BA01
杰弗伦F002024

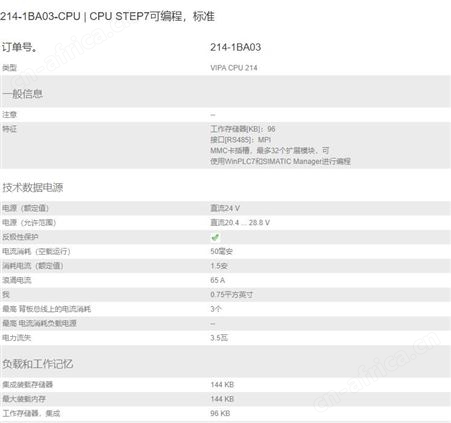

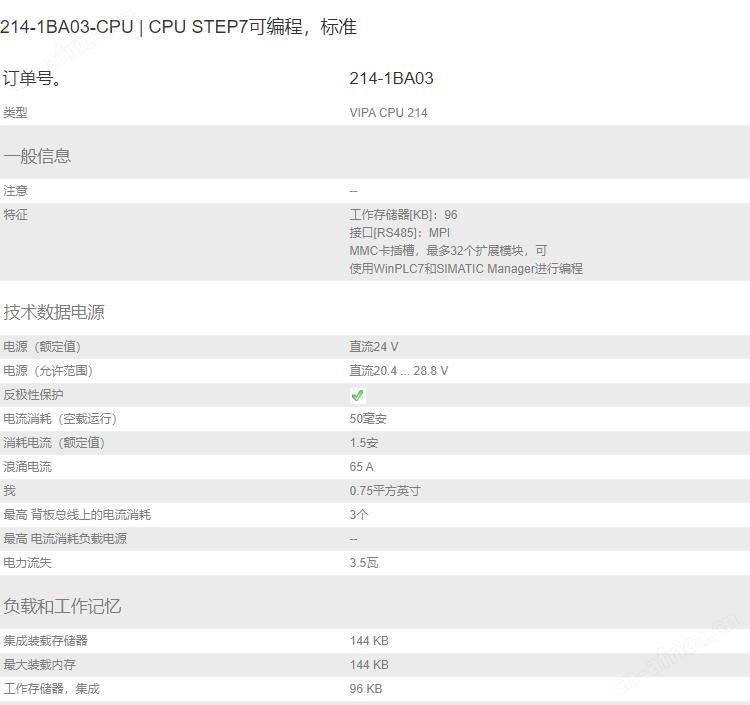

214-1BA03-CPU | CPU STEP7可编程，标准

订单号。	214-1BA03

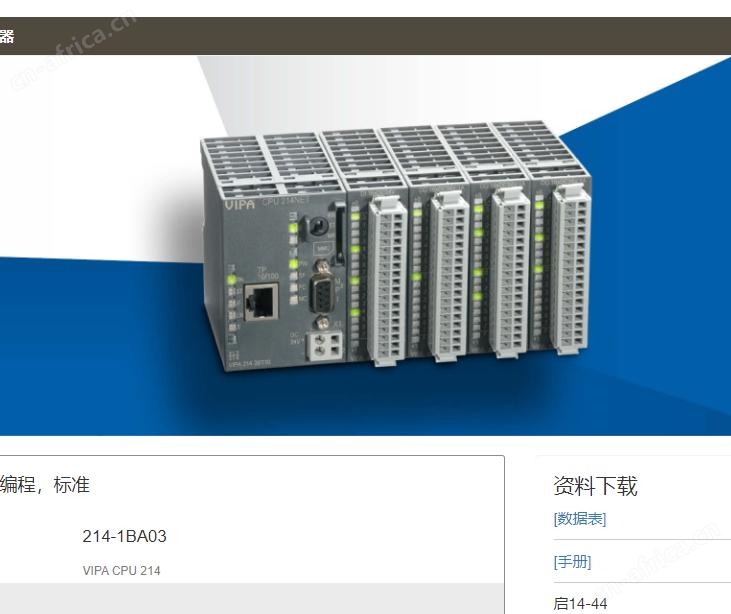

类型	VIPA CPU 214
一般信息
注意	--
特征	工作存储器[KB]：96 接口[RS485]：MPI MMC卡插槽，最多32个扩展模块，可使用WinPLC7和SIMATIC Manager进行编程
技术数据电源
电源（额定值）	直流24 V
电源（允许范围）	直流20.4 28.8 V
反极性保护
电流消耗（空载运行）	50毫安
消耗电流（额定值）	1.5安
浪涌电流	65 A
我	0.75平方英寸
背板总线上的电流消耗	3个
电流消耗负载电源	--
电力流失	3.5瓦

负载和工作记忆
集成装载存储器	144 KB
装载内存	144 KB
工作存储器，集成	96 KB
工作记忆，	96 KB
内存分为50％的程序/ 50％的数据	--
记忆卡插槽	MMC卡 512兆字节
硬件配置
机架	4
每机架模块数	总 32
集成DP主站数量	--
通过CP的DP主站数量	8
可操作的功能模块	32
可操作的通讯模块PtP	32
可操作的通讯模块LAN	--
状态信息，警报，诊断
状态显示	是
中断	没有
过程警报	没有
诊断中断	没有
诊断功能	没有
诊断信息读出	可能
电源电压显示	绿色LED
组错误显示	红色SF LED
通道错误显示	没有
命令处理时间
最小位指示	0.18微秒
字指令，最少	0.78微秒
最小双整数运算	1.8微秒
浮点运算最小值	40微秒
计时器/计数器及其保持特性
S7计数器数量	256
S7柜台剩余	可调0至64
S7计数器剩磁可调	C0 C7
S7次	256
S7次剩磁	可调0至128
S7倍剩磁可调	不保持
数据范围和保持特性
旗数	8192位
位存储器保持特性可调	可调0至256
位存储器保持特性预设	MB0 MB15
数据块数	2047
数据块大小	16 KB
编号范围数据库	1 2047
每个执行级别的本地数据大小	1024字节
每块本地数据大小	1024字节
积木
OB数量	14
OB尺寸	16 KB
DB，FB，FC总数	--
FB数量	1024
FB尺寸	16 KB
编号范围FB	0 1023
FC数量	1024
FC尺寸	16 KB
编号范围FC	0 1023
每个优先级类别的嵌套深度	8
错误OB内的嵌套深度	1个
时间
实时时钟缓冲
时钟缓冲时间（分钟）	30天
缓冲类型	钒可充电锂电池
加载时间为50％的缓冲时间	20小时
100％缓冲时间的加载时间	48小时
精度（每天偏差）	10秒
营业时间计数器	8
时钟同步	--
通过MPI同步	--
通过以太网同步（NTP）	--
地址区（I / O）
输入I / O地址区	1024字节
输出I / O地址区	1024字节
过程图像可调	--
输入过程映像预设	128字节
输出过程图像预设	128字节
输入过程映像	128字节
输出过程映像	128字节
数字输入	8192
数字量输出	8192
数字输入	512
数字输出	512
集成数字输入	--
集成数字输出	--
模拟量输入	512
模拟量输出	512
模拟输入	128
模拟输出	128
集成模拟输入	--
集成模拟输出	--
通讯功能
PG / OP通道
数据通讯
GD回路数，值	4
GD数据包的大小，	22字节
S7基本通讯
S7基本通讯，每个作业的用户数据	76字节
S7通讯
S7通讯作为服务器
作为客户端进行S7通讯	--
S7通讯，每个作业的用户数据	160字节
连接数	16
功能Sub-D接口
类型	MP²I
接口类型	RS485
连接器	Sub-D，9针，母头
电气隔离	--
MPI
MP²I（MPI / RS232）
点对点接口	--
5V DC电源	90mA，非隔离
24V DC电源	100mA，非隔离
功能性MPI
连接数	16
PG / OP通道
路由	--
数据通讯
S7基本通讯
S7通讯
S7通讯作为服务器
作为客户端进行S7通讯	--
传输速度，最小值	19.2 kb /秒
传输速度	187.5千位/秒
资料大小
输入字节	0
输出字节	0
参数字节	3
诊断字节	0
住房
材料	PPE / PA 6.6
安装	型材导轨35毫米
机械数据
尺寸（宽x高x深）	25.4毫米x 76毫米x 80毫米
净重	100克
重量（含配件）	--
总重量	--
环境条件
工作温度	0°C至60°C
贮存温度	-25°C至70°C
资质认证
UL认证	是
KC认证
