当前位置：上海上阀阀门制造（集团）有限公司>>冶金阀门系列>> XB-42-1泄爆阀

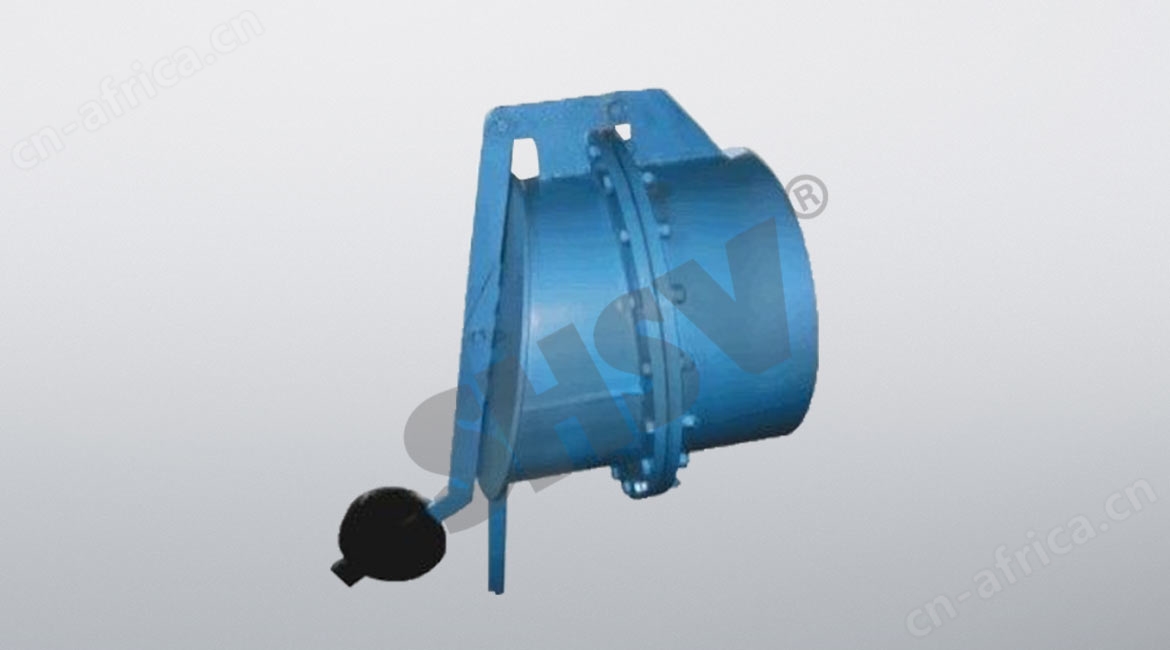

泄爆阀

泄爆阀

产品二维码
参  考  价:面议
具体成交价以合同协议为准
  • 产品型号：XB-42-1
  • 品牌：
  • 产品类别：
  • 所在地：
  • 信息完整度：
  • 样本：
  • 更新时间：2024-11-28 19:44:18
  • 浏览次数：
在线询价 查看联系电话 收藏产品 进入展台
收藏
举报

联系我时，请告知来自 中非贸易网

索取相关资料

上海上阀阀门制造（集团）有限公司

其他

  • 经营模式：其他
  • 商铺产品：459条
  • 所在地区：
  • 注册时间：2015-08-15
  • 最近登录：2024-11-28
  • 联系人：

产品分类品牌分类

显示全部分类
产品简介

产品型号：XB-42-1公称通径：DN300~1600mm公称压力：≤0.1MPa适用温度：≤300℃主要材料：碳钢、铝合金法兰标准：GB/T9115-98连接尺寸：GB2555-81PN2.5检测方法：GB/T13927-92

详情介绍

一、结构特点

　　泄爆阀由阀体、爆破膜、支持器、阀盖、重锤等零件组成。爆破膜装在夹持器中间，与阀体用螺栓连接。系统超压时，爆破膜破裂。瞬间泄压，阀盖弹起后在重力作用下复位。本阀在更换爆破膜时需要向上掀起阀体及夹持器。爆破膜由用户根据工艺特性自备。

二、主要技术参数

公称通径

DN(mm)

300~1600

适用于爆破计算压力（绝）

PN(MPa)

0.1

强度试验压力

1.5

适用温度

≤300℃

适用介质

压缩易爆气体


三、主要外形及连接尺寸表

DN D n-φd D1 b L L1 H 重量/kg
300 440 12-φ22 395 16 880 250 250 52
350 490 12-φ22 445 16 907 250 275 69
400 540 16-φ22 495 16 1010 250 300 77
450 595 16-φ22 550 16 1060 252 325 83
500 645 20-φ22 600 20 1180 300 370 112
600 755 20-φ26 705 20 1280 300 420 152
700 860 24-φ26 810 20 1390 300 470 193
800 975 24-φ30 920 20 1480 300 520 165
900 1075 24-φ30 1020 20 1590 350 600 335
1000 1175 28-φ30 1120 20 1680 350 650 375
