CJW-10000AT型钢管专用磁粉探伤机

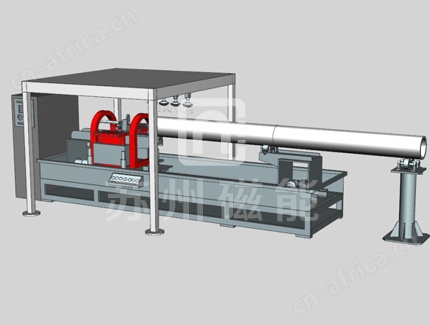

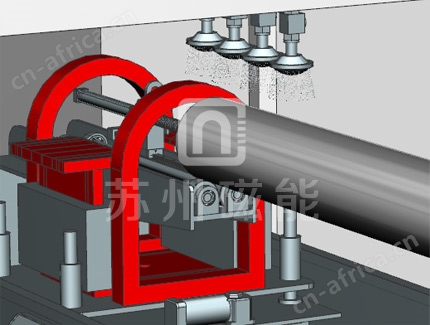

CJW-10000AT钢管专用荧光磁粉探伤机主要由：钢管转动装置、周向磁轭磁化装置、纵向磁化线圈、磁化装置移动机构、磁化主回路、磁化触发系统、机械控制系统、荧光灯具、磁悬液喷洒回收示流，磁悬液搅拌系统暗室，等部分组成。可对钢管进行单周向交流，单纵向交流及复合磁化和退磁，交流磁化带断电相位控制功能，能及时发现被检测钢管表面及近表面的各种裂纹缺陷。

设备探伤工艺流程：
行吊吊料→电极移动→托架轮旋转→钢管转动、磁化.小车右移.磁化. 观察.喷液→转动观察完→钢管吊料
设备主要工艺参数：
1、周向磁势：0～50A连接可调，带断相位控制；
2、纵向磁势：0～50A连接可调，带断相位控制；
3、复合磁化周向磁势：0～50A带断相位控制；
纵向磁势：0～50A带断相位控制；
4、灵敏度：15/50A型试片，磁痕清晰显示；
5、退磁方式：钢管远离法退磁；
6、退磁效果：钢管表面剩磁量≤0.3mT（3Gs）
7、磁粉选用：400目荧光磁粉喷洒于工件表面，浓度5～10g/L。
8、储液箱容量：Φ500*400
9、磁化方式：周向磁化、纵向磁化、复合磁化三种磁化方式；
11、使用电源：三相五线380V/50HZ
12、使用气源：工件压力0.4～0.6Mpa
13、使用环境：温度-10℃～40℃，湿度﹤80%，无气体、粉尘和强力高频干扰；
14、设备尺寸：长14M*宽1.2M*高800mm
15、纵向磁化线圈内径：Φ900mm
16、建议设备按东西方向放置，以消除地球磁场，利于退磁；
