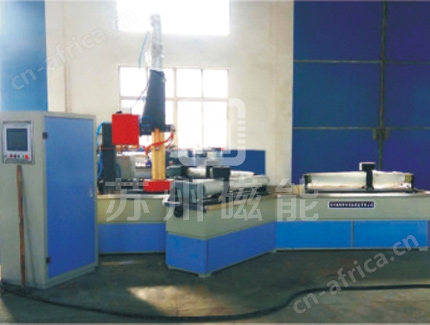

CDG-6000型轴承环磁粉探伤机

CDG-6000型交直流齿轮荧光磁粉探伤机为机电分立式，电气控制系统和机械床身独立分开，主要用于湿式磁粉法检查齿轮、齿圈等圆盘类零件内表面、外表面、端面及其近表面任意方向的裂纹缺陷，该设备由电气控制系统、电源系统、机械床身系统、闭路磁轭磁化装置、磁悬液喷淋循环系统、荧光观察系统等几大部分组成。
检测工件名称、规格、探伤范围、检测速度：
1、工件名称：齿轮、齿圈等圆盘形零件；轴类零件:焊接箱体;铸件箱体。
2、工件规格：
齿轮或齿圈：
齿轮直径Ф2500mm.厚度：1000 mm；内孔Ф50-2000mm
3、探伤范围：内外表面任意方向的缺陷；
4、检测速度：约300s /件；采用变频控制，可无级调速。
5、检测灵敏度：A型2#试片（15/100）试片清晰显示。
